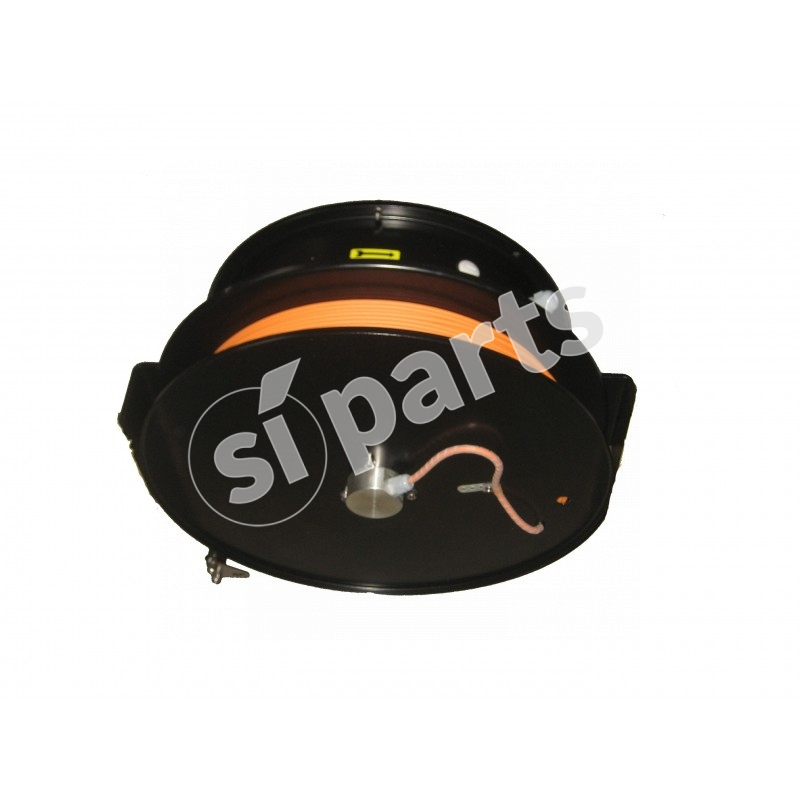

AVVOLGICAVO 32(40) MT AC MCP + 1POT 3PASS

L'avvolgicavo AC MCP è un prodotto per la misurazione degli sfili da 32 a 40 mt. La sua meccanica è studiata per utilizzi gravosi e ripetuti, tipici delle gru a braccio telescopico. Parte integrante del sistema di sicurezza delle macchine, con il suo elevato livello di MTTF, ha diverse configurazioni di sensore interne per le diverse applicazioni. Disponibili anche versioni con collettore elettrico per trasporto segnali elettrici.
Applicazioni tipiche: misurazione lunghezza braccio per gru di medie e grandi dimensioni.

1P: dotato di un solo sensore di sfilo con uscita analogica, per una facile integrazione in qualunque sistema.

Specifiche tecniche
Collettore: Disponibile collettore placcato oro da 15 A
Numero di vie: 4
Corrente nominale: 15A
Campo di temperatura operativo: - 20 + 70°C (-4 .. +158 °F)
Conduttore elettrico
Descrizione: 26 AWG filo di rame, cavo rinforzato in Kevlar
Sezione dei conduttori: 0.14 mm2 (26 AWG)
Materiale di isolamento: polipropilene solido termoplastico
Colore fili interni: blu, bianco, rosso, marrone
Colore guaina esterna: arancio
Schermo: treccia di rame stagnato, (schermatura 85 - 90%)
Guaina esterna finale: termoplastico PUR /altro polimero di base (TPE-U) resistente agli oli, idrolisi e abrasione con superficie MATT
Diametro nominale esterno: 4.1 ±0.1 mm
Resistenza elettrica @ 20 °C: <148 ohm> Tensione di prova: 1000 V
Tensione nominale: 50 V
Raggio minimo di curvatura: 42 mm
Campo di temperatura operativo: - 40 .. +80 °C (-40 .. +176 °F)
Carico di rottura: 40 Kg

Risorse aggiuntive
(*1)
3 input analogici con 0 .. 5 V range di tensione, 12 bit di risoluzione
3 input analogici con 0 .. 30 V range di tensione, 12 bit di risoluzione
1 input RPM, di tipo high side
1 output ausiliario 15 V 100 mA
(*2)
2 input analogici con 0 .. 5 V range di tensione, 12 bit di risoluzione
