CIAM- Prodotto originale

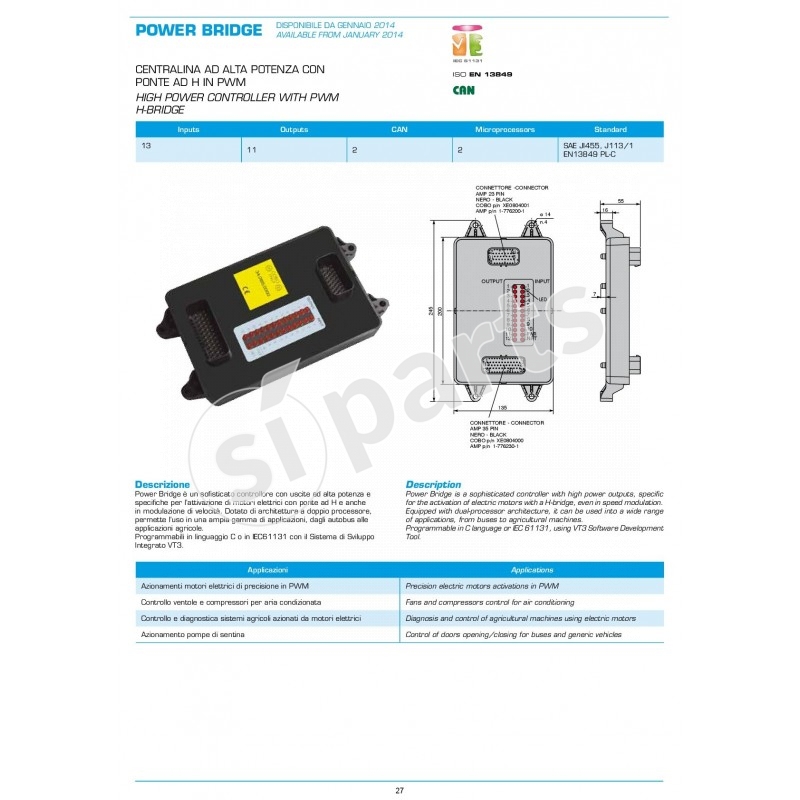

POWER BRIDGE : CENTRALINA AD ALTA POTENZA CON PONTE AD H IN PWM
Descrizione Power Bridge è un sofisticato controllore con uscite ad alta potenza e specifiche per l’attivazione di motori elettrici con ponte ad H e anche in modulazione di velocità. Dotato di architettura a doppio processore, permette l’uso in una ampia gamma di applicazioni, dagli autobus alle
APPLICAZIONI
applicazioni agricole.
Programmabili in linguaggio C o in IEC61131 con il Sistema di Sviluppo Integrato VT3.
APPLICAZIONI
- Azionamenti motori elettrici di precisione in PWM
- Controllo ventole e compressori per aria condizionata
- Controllo e diagnostica sistemi agricoli azionati da motori elettrici
- Azionamento pompe di sentina

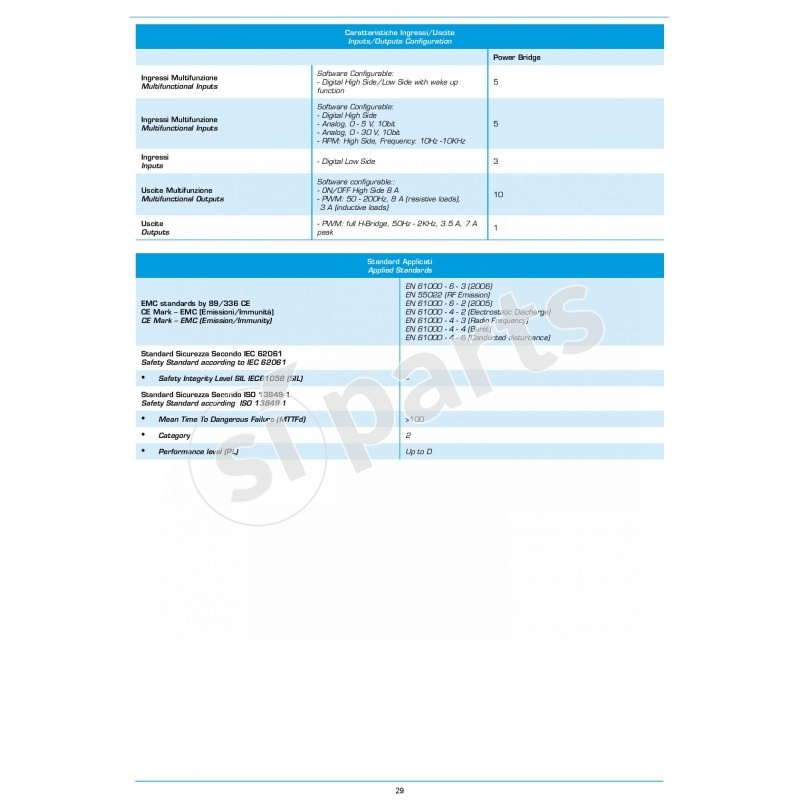

| INGRESSIUSCITE | CARATTERISTICHE | NR. I/O |
|---|---|---|
| INGRESSI MULTIFUZIONE | Software configurable: | |
| - Digital High Side/Low Side with wake up function | ||
| - Digital High Side | ||
| - Analog, 0 - 5 V, 10bit | ||
| - Analog, 0 - 30 V, 10bit | ||
| - RPM: High Side, Frequency: 10Hz -10KHz | ||
| INGRESSI | - Digital Low Side | |
| USCITE MULTIFUNZIONE | Software configurable: | |
| - ON/OFF High Side 8 A | ||
| - PWM: 50 - 200Hz, 8 A (resistive loads), 3 A (ind | ||
| USCITE | - PWM: full H-Bridge, 50Hz - 2KHz, 3.5 A, 7 A peak |

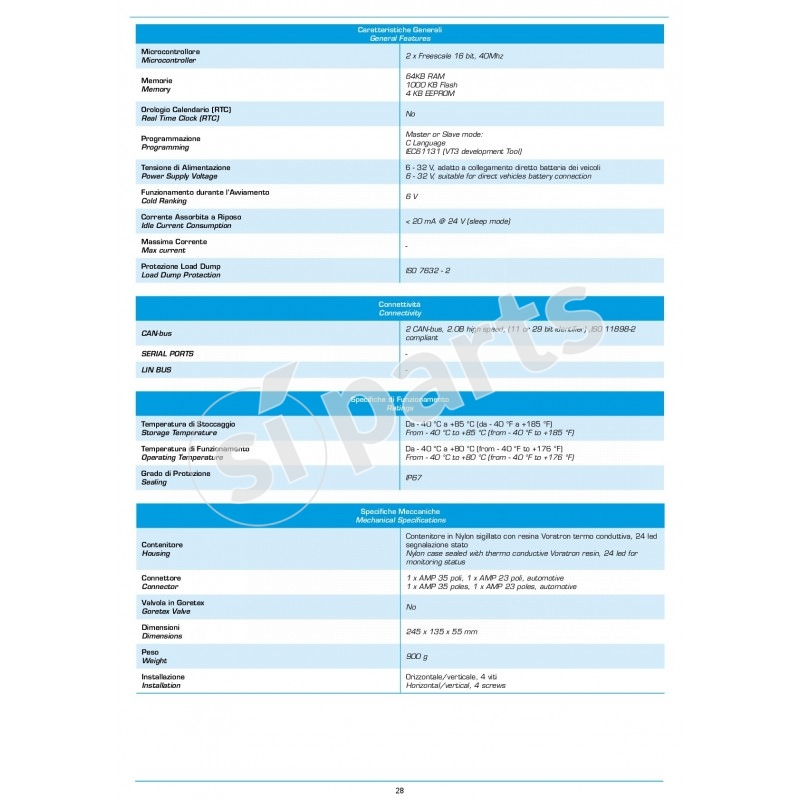

MICROCONTROLLORE CPU
2 x Freescale 16 bit, 40Mhz
MEMORIA RAM
64 kbytes
MEMORIA FLASH
1000 Kbytes
MEMORIA EEPROM
4 kbytes
TENSIONE ALIMENTAZIONE V
6V
OROLOGIO CALENDARIO RTC
NO
LINGUAGGIO PROGRAMMAZIONE
Master or Slave mode
SOFTWARE
IEC61131 VT3 development Tool
CORRENTE ASSORBITA A RIPOSO
< 20 mA @ 24V sleep mode
FUNZIONAMENTO DURANTE L'AVVIAMENTO
6V
CAN BUS
2 CAN-bus, 2.0B high speed, 11 or 29 bit identifier ,ISO 11898-2 compliant
TEMPERATURA DI STOCCAGGIO
From - 40 °C to +85 °C from - 40 °F to +185 °F
TEMPERATURA DI FUNZIONAMENTO
From - 40 °C to +80 °C from - 40 °F to +176 °F
GRADO DI PROTEZIONE IEC 529
IP67
CONTENITORE
Contenitore in Nylon sigillato con resina Voratron termo conduttiva, 24 led segnalazione stato

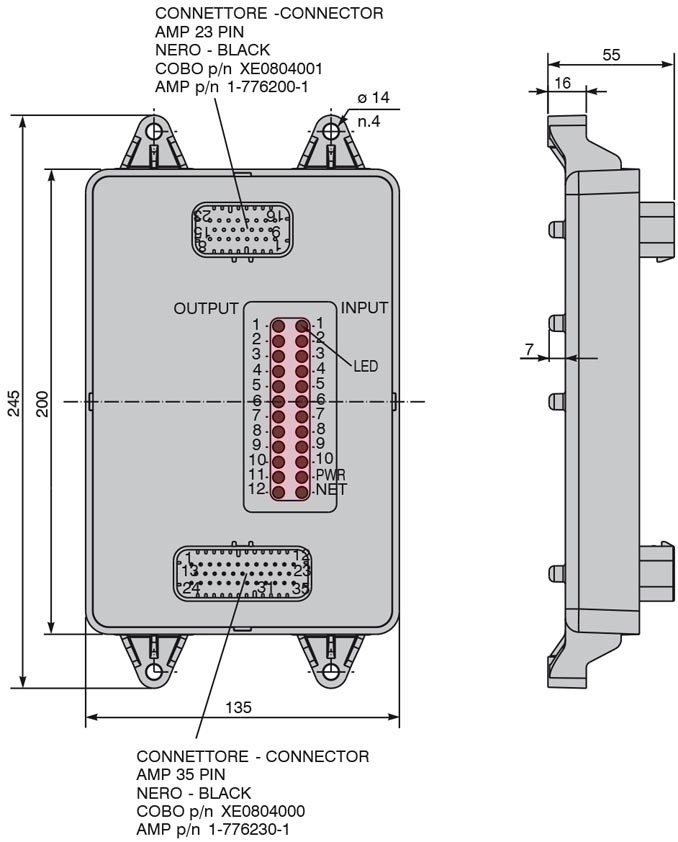

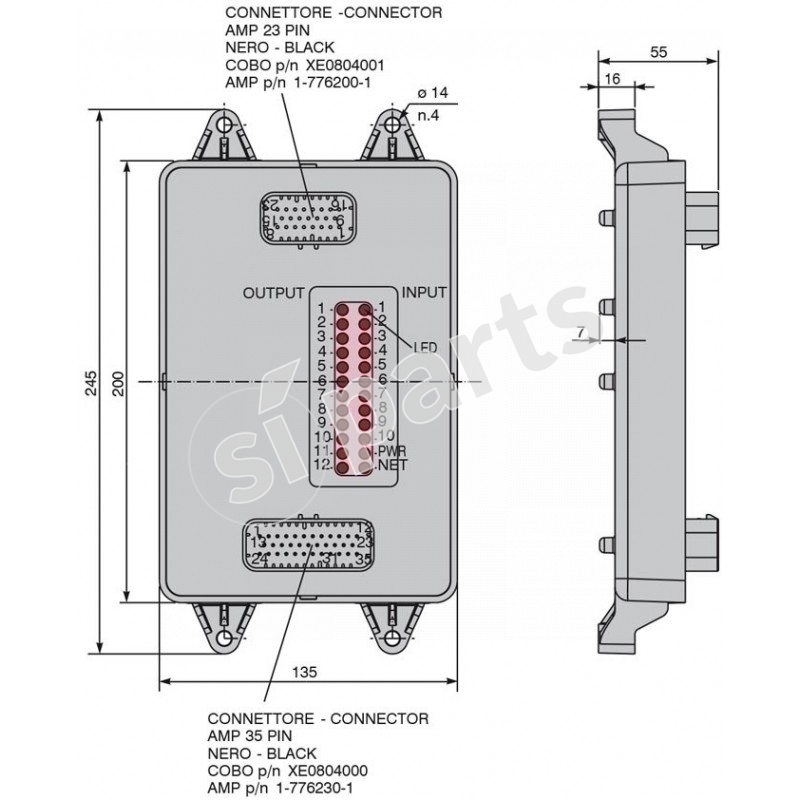

CONNETTORE
1 x AMP 35 poli, 1 x AMP 23 poli, automotive
VALVOLA IN GORETEX
NO
DIMENSIONI MM
245 x 135 x 55 mm
PESO
900 g
INSTALLAZIONE
Orizzontale/verticale, 4 viti
EMC STANDARDS BY 89/336 CE CE MARK-EMC EMISSIONI/IMMUNITÀ
EN 61000 - 6 - 3 2006
EN 55022 RF Emission
EN 61000 - 6 - 2 2005
EN 61000 - 4 - 2 Electrostatic Discharge
EN 61000 - 4 - 3 Radio Frequency
EN 61000 - 4 - 4 Burst
EN 61000 - 4 - 6 Conducted disturbance
EN 55022 RF Emission
EN 61000 - 6 - 2 2005
EN 61000 - 4 - 2 Electrostatic Discharge
EN 61000 - 4 - 3 Radio Frequency
EN 61000 - 4 - 4 Burst
EN 61000 - 4 - 6 Conducted disturbance
STANDARD SICUREZZA SECONDO ISO 13849-1 MEAN TIME TO DANGEROUS FAILURE MTTFD
>100
STANDARD SICUREZZA SECONDO ISO 13849-1 CATEGORY
2
SAFETY STANDARD ACCORDING ISO 13849-1 PERFORMANCE LEVEL PL
Up to D
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
1032952
Codice: 43.90.0300A0.01
