• Prodotto originale

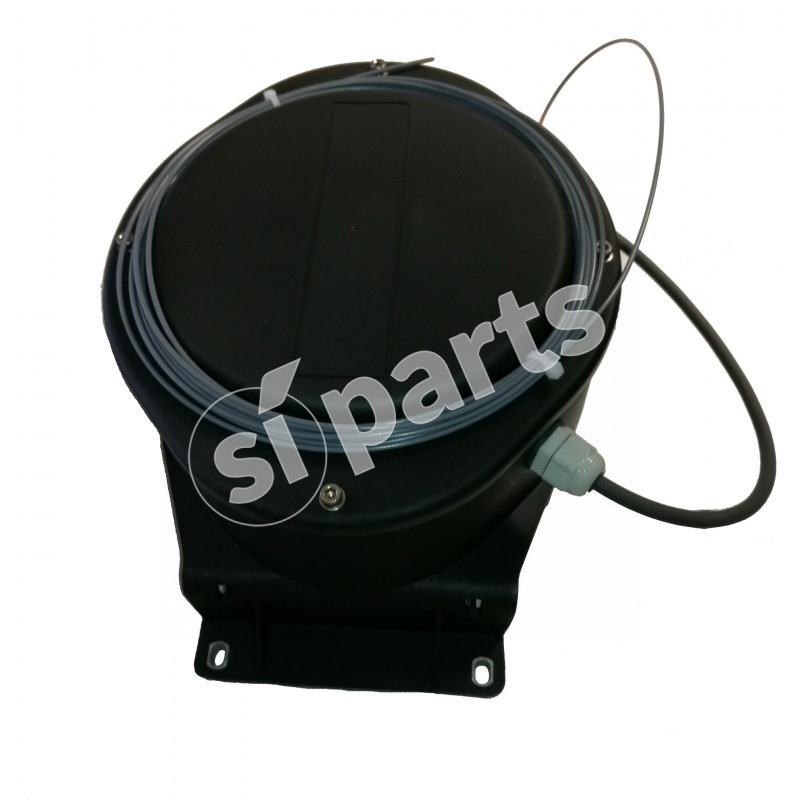

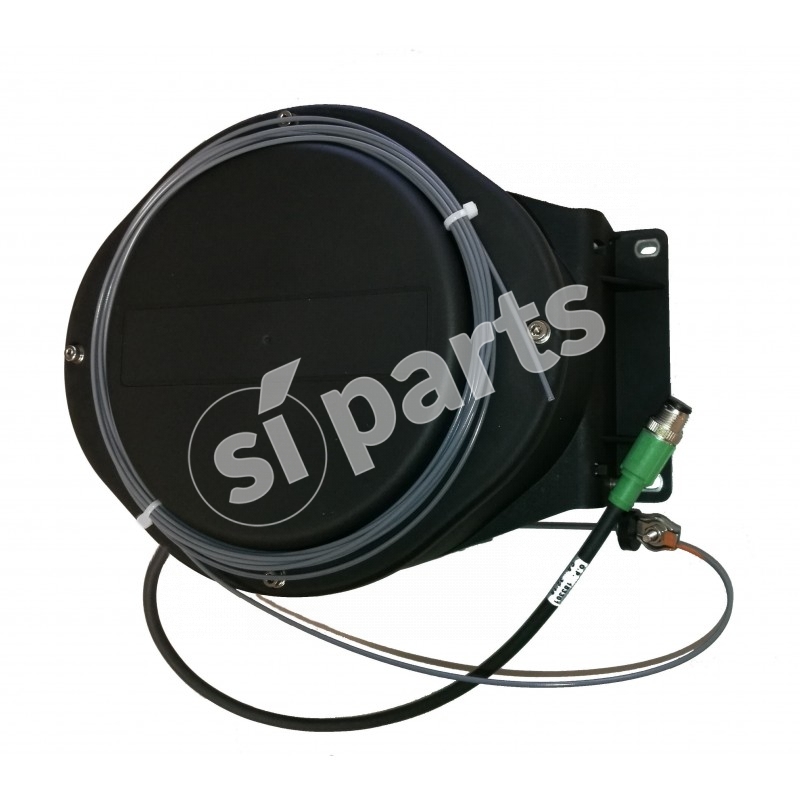

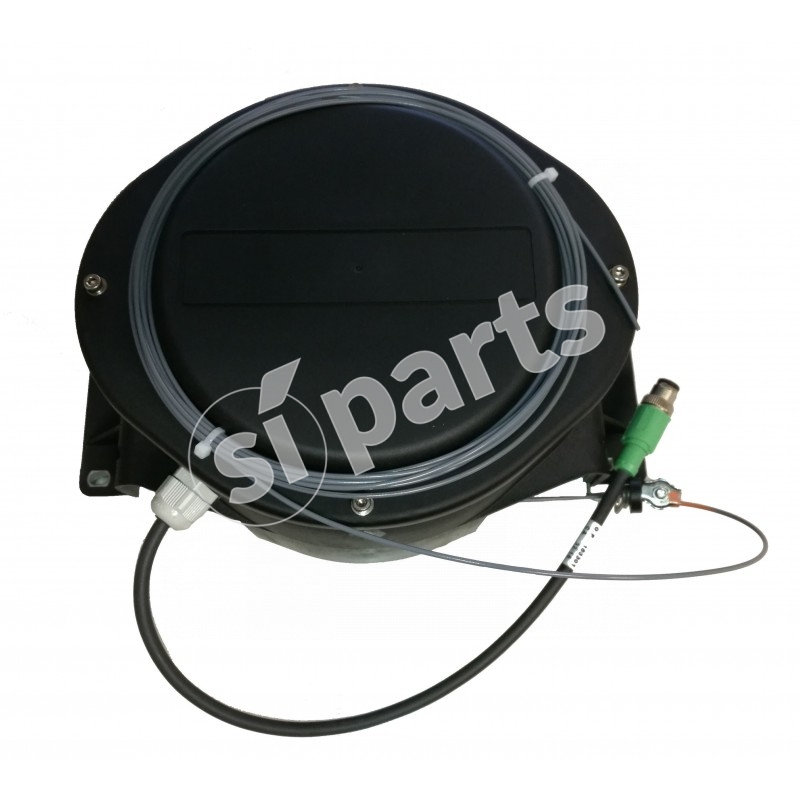

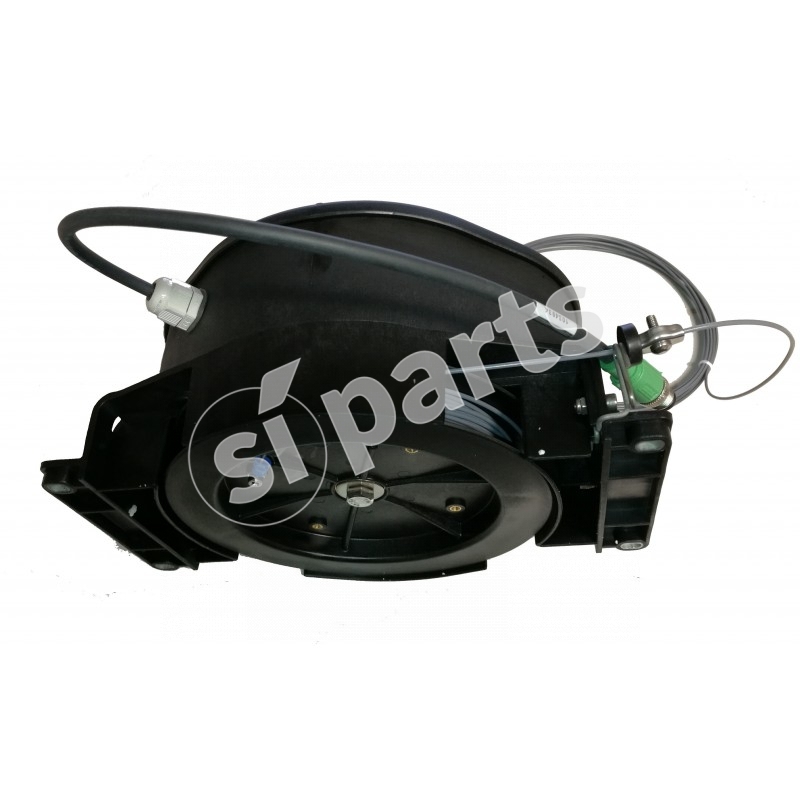

AVVOLGICAVO ACQ 1SF+1AMU CAN C STD CCW DX CAB+R

1034270

Codice: 45.90.0006A0.01

Codice Doc.: ACQ-S14

1.292,76 €
IVA esclusa

(1577.17 € IVA inclusa)

Quantità

  • SSL 100% sito sicuro SSL 100% sito sicuro
  • Spedizioni rapide con corrieri nazionali ed internazionali Spedizioni rapide con corrieri nazionali ed internazionali
Sito sicuro | Pagamento sicuro
AVVOLGICAVO ACQ 1P

L'avvolgicavo ACQ 1P è un sistema per la misurazione degli sfili da 8 a 12 mt (ACQ) e 17mt (ACR). La sua meccanica è studiata per utilizzi gravosi e ripetuti, tipici delle gru a braccio telescopico. Parte integrante del sistema di sicurezza delle macchine, con il suo elevato livello di MTTF, ha diverse configurazioni di sensori interne per le diverse applicazioni. Possono essere dotati di collettore rotante per il trasporto di uno o più segnali elettrici, ideale per linstallazione di finecorsa in punta braccio. Applicazioni tipiche: misurazione di lunghezza ed inclinazione braccio per piccole gru, primo sfilo di grandi gru o telehandler.

AVVOLGICAVO ACQ 1P: dotato di un solo sensore di sfilo con uscita analogica, per una facile integrazione in qualunque sistema. Disponibile anche con collettore elettrico a 3 passaggi.

Collettore
Disponibile collettore placcato oro da 2A
Numero di vie: 2,3,6,8
Corrente nominale: 2 A / ring
Tensione nominale di lavoro: 240V AC/DC
Tipo di terminali: AWG26, codice cromatico, isolato FEP, rame placcato
argento
Rigidita dielettrica: 500V AC @ 50 Hz
Resistenza di isolamento: 1000 MOhm @ 500V DC
Rumore elettrico equivalente: < 0.01 Ohm
Massima velocita operativa: 300 rpm
Campo di temperatura operativo: -20 .. +80 °C (-4 .. +176 °F)

Conduttore elettrico
Descrizione: 24 AWG rame stagnato
Sezione dei conduttori: 0.24 mm2
Materiale di isolamento: ETFE
Colore: Rosso, Verde, Grigio
Schermo: rame stagnato, (schermatura 85 - 90%)
Guaina esterna finale: ETFE
Diametro nominale esterno: 2.85 ±0.12 mm
Resistenza elettrica @ 20 °C: < 88.5 Ù / Km
Tensione di prova: 1500 V
Tensione nominale: 600 V
Raggio minimo di curvatura: 30 mm
Campo di temperatura operativo: - 40 .. +120 °C (- 40 .. +248°F)
Carico di rottura: 10 Kg
SENSORE DI LUNGHEZZA
0-100
CAMPO DI MISURA
12.17 m
TIPO SEGNALE DI USCITA
Voltage 0 .. 5V + resistance0 .. 2 kOhm
TIPO CONNESSIONE
wired
B10D
>= 3.0*10^4 cycles 0 .. 100% FS
SENSORE DI LUNGHEZZA DETTAGLIO
1 x 0 .. 2 kOhm potentiometer
LINEARITA' POTENZIOMETRO
0.15%
TOLLERANZA POTENZIOMETRO
5%
COEFFICIENTE DI TEMPERATURA POTENZIOMETRO
20 ppm / °C
DIAMETRO DEL CAVO DI MISURA
2 mm
MASSIMA VELOCITA' DI SFILO
30 m/s
OPZIONE COLLETTORE
Yes
GRADO DI PROTEZIONE SECONDO DIN40050
IP65
TEMPERATURA D'IMPIEGO °C
-20 .. +70 °C -4 .. +158 °F optional -40 .. +70 °C -40 .. +158 °F
TEMPERATURA DI STOCCAGGIO
-40 .. +85 °C -40 .. +185 °F
RESISTENZA ALLE VIBRAZIONI SECONDO EN 60068-2-6
10 .. 500 Hz, @ 98 m/s2 amplitude ±7.5 mm, 2h for each axis
RESISTENZA A SHOCK MECCANICO SECONDO EN 60068-2-7
25 g for 6 ms semisinusoidal, 4000 positive and 4000 negative pulses
CERTIFICAZIONI
EN61000-6-2, -4
PESO
.3 Kg
MATERIALE CORPO
Nylon PA6 30% glass fiber filled
TENSIONE ALIMENTAZIONE V
5 V DC ±10%
ASSORBIMENTO CORRENTE
10 mA
INCLINOMETRO
1
CAMPO MISURA - INCLINOMETRO °
0 .. 360 °
ACCURATEZZA DI MISURA
±0.3° @ 25 °C +77 °F
DERIVA TERMICA DELLA MISURA
±0.001 deg / °C
SENSIBILITA'
13.9 mV / deg
TEMPO MEDIO DI MANIFESTAZIONE GUASTI MTTF
240 years only for the electron ics
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
