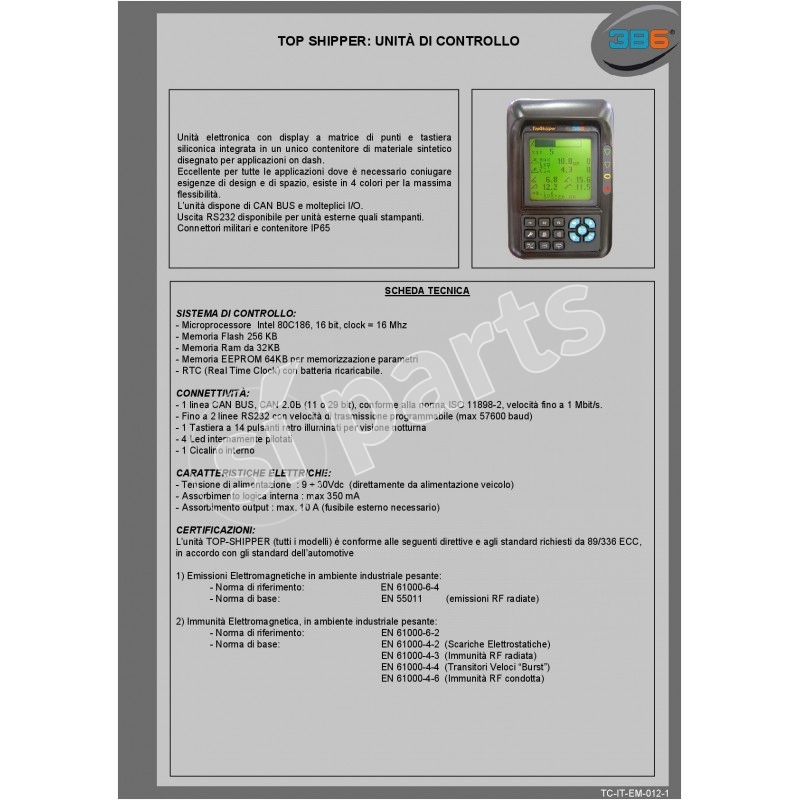

descrizioneunità elettronica con display a matrice di punti e tastiera siliconica integrata in un
uscita rs232 disponibile per unità esterne quali stampanti. connettori militari e contenitore ip65.
configurazione i/o
- 2 ingressi configurabili tramite software in:
ingressi on/off (high-side)
ingressi rpm 1hz ÷ 10 khz (high o low side)
unico contenitore di materiale sintetico disegnato per applicazioni on dash.
eccellente per tutte le applicazioni dove è necessario coniugare esigenze di design e di spazio,
esiste in 4 colori per la massima flessibilità. l’unità dispone di can bus e molteplici i/o.uscita rs232 disponibile per unità esterne quali stampanti. connettori militari e contenitore ip65.
configurazione i/o
- 2 ingressi configurabili tramite software in:
ingressi on/off (high-side)
ingressi rpm 1hz ÷ 10 khz (high o low side)
- 6 ingressi on/off (high-side)
- 2 ingressi configurabili tramite software in:
ingressi on/off (high-side)
ingressi analogici 0 ÷ 5,5 v risoluzione 10 bit
ingressi analogici 0 ÷ 5,5 v risoluzione 12 bit
ingressi analogici 0 ÷ 20ma risoluzione 10 bit
ingressi analogici 0 ÷ 20ma risoluzione 12 bit
ingressi on/off (high-side)
ingressi analogici 0 ÷ 5,5 v risoluzione 10 bit
ingressi analogici 0 ÷ 5,5 v risoluzione 12 bit
ingressi analogici 0 ÷ 20ma risoluzione 10 bit
ingressi analogici 0 ÷ 20ma risoluzione 12 bit
- 4 ingressi configurabili tramite software in:
ingressi analogici 0 ÷ 5,5 v risoluzione 10 bit
ingressi analogici 0 ÷ 20ma risoluzione 10 bit
- 5 uscite on/off (high-side, corrente 2a, corrente di corto circuito 8a) protette da corto circuito.
configurazione display
- display grafico verde/giallo, tecnologia stn
- controllore toshiba t 6963c
- area display: larghezza 73, altezza 73, ( 4 pollici )
- risoluzione: 128 x 128 pixel ( singolo punto 0,50 x 0,50 mm )
- contrasto ratio : 30: 1
- vista: direzione alle 6
- angolo di visualizzazione: orizzontale lato sinistro 40° - orizzontale lato destro 50°
verticale zona alta 45° - verticale zona bassa 45° (a contrasto ratio 10:1)
- retroilluminazione di tipo el con 4 led
configurazione display
- display grafico verde/giallo, tecnologia stn
- controllore toshiba t 6963c
- area display: larghezza 73, altezza 73, ( 4 pollici )
- risoluzione: 128 x 128 pixel ( singolo punto 0,50 x 0,50 mm )
- contrasto ratio : 30: 1
- vista: direzione alle 6
- angolo di visualizzazione: orizzontale lato sinistro 40° - orizzontale lato destro 50°
verticale zona alta 45° - verticale zona bassa 45° (a contrasto ratio 10:1)
- retroilluminazione di tipo el con 4 led
sistema di controllo
- microprocessore intel 80c186, 16 bit, clock = 16 mhz
- memoria flash 256 kb
- memoria ram da 32kb
- memoria eeprom 64kb per memorizzazione parametri
- rtc (real time clock) con batteria ricaricabile
- memoria flash 256 kb
- memoria ram da 32kb
- memoria eeprom 64kb per memorizzazione parametri
- rtc (real time clock) con batteria ricaricabile
connettivita'
- 1 linea can bus, can 2.0b (11 o 29 bit), conforme alla norma iso 11898-2, velocità fino a 1 mbit/s
- fino a 2 linee rs232 con velocità di trasmissione programmabile (max 57600 baud)
- 1 tastiera a 14 pulsanti retro illuminati per visione notturna
- 4 led internamente pilotati
- 1 cicalino interno
- fino a 2 linee rs232 con velocità di trasmissione programmabile (max 57600 baud)
- 1 tastiera a 14 pulsanti retro illuminati per visione notturna
- 4 led internamente pilotati
- 1 cicalino interno
caratteristiche elettriche
- tensione di alimentazione: 9 ÷30 vdc (direttamente da alimentazione veicolo)
- assorbimento logica interna : max 350 ma
- assorbimento output : max. 10 a (fusibile esterno necessario)
- assorbimento logica interna : max 350 ma
- assorbimento output : max. 10 a (fusibile esterno necessario)
certificazioni
l’unità top-shipper (tutti i modelli) è conforme alle seguenti direttive e agli standard richiesti da 89/336 ecc, in accordo con gli standard dell’automotive
emissioni elettromagnetiche in ambiente industriale pesante:
- norma di riferimento: en 61000-6-4
- norma di base: en 55011 (emissioni rf radiate)
immunita' elettromagnetica, in ambiente industriale pesante:
- norma di riferimento: en 61000-6-2
- norma di base: en 61000-4-2 (scariche elettrostatiche), en 61000-4-3 (immunità rf radiata), en 61000-4-4 (transitori veloci “burst”), en 61000-4-6 (immunità rf condotta)
emissioni elettromagnetiche in ambiente industriale pesante:
- norma di riferimento: en 61000-6-4
- norma di base: en 55011 (emissioni rf radiate)
immunita' elettromagnetica, in ambiente industriale pesante:
- norma di riferimento: en 61000-6-2
- norma di base: en 61000-4-2 (scariche elettrostatiche), en 61000-4-3 (immunità rf radiata), en 61000-4-4 (transitori veloci “burst”), en 61000-4-6 (immunità rf condotta)

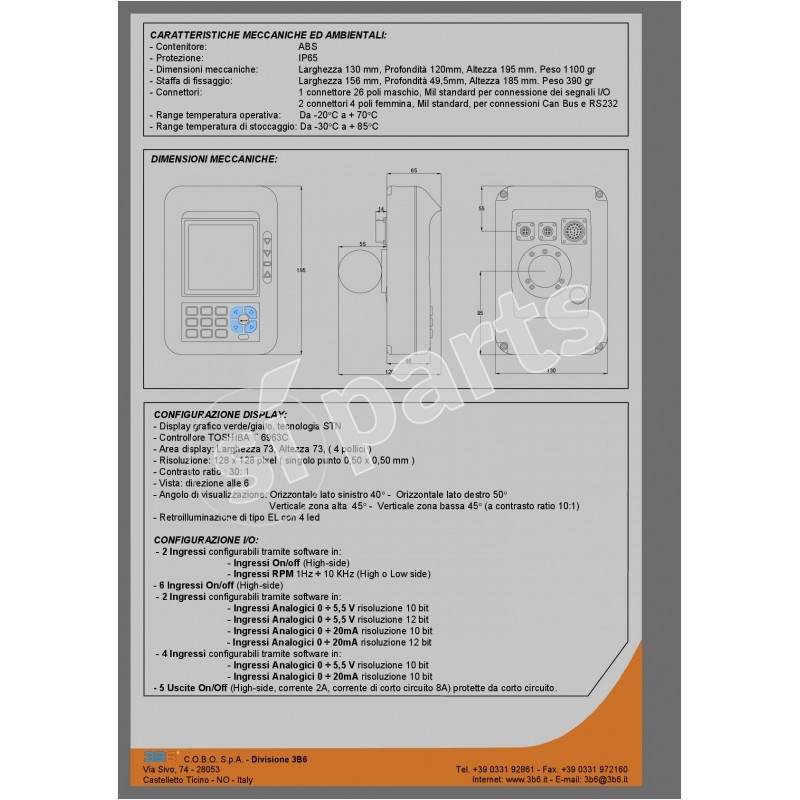

caratteristiche meccaniche ed ambientali
- contenitore: abs
- protezione: ip65

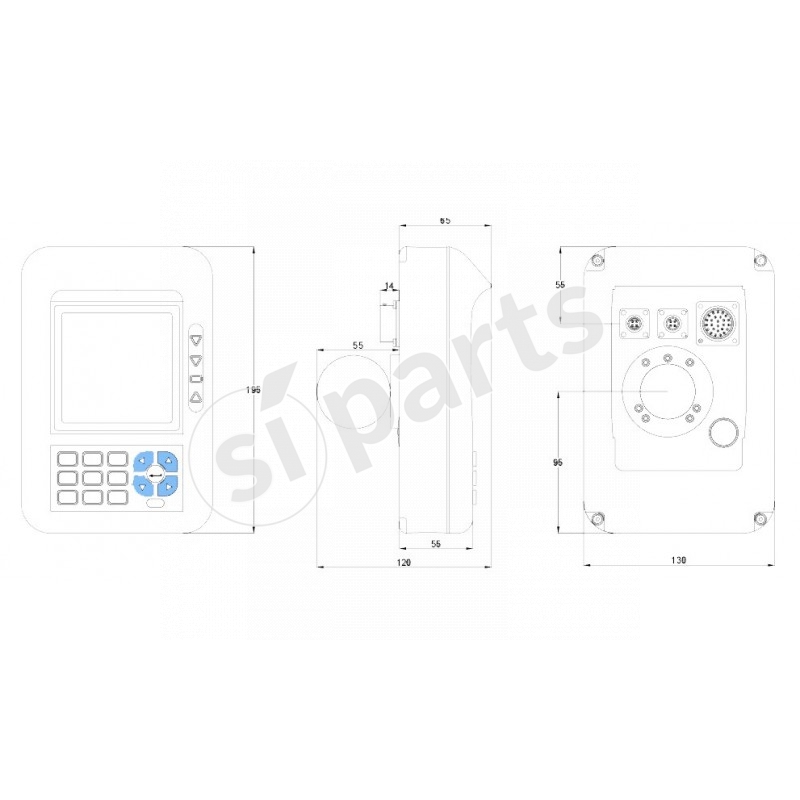

- dimensioni meccaniche: larghezza 130 mm, profondità 120mm, altezza 195 mm. peso 1100 gr
- staffa di fissaggio: larghezza 156 mm, profondità 49,5mm, altezza 185 mm. peso 390 gr
- connettori: connettore 26 poli maschio, mil standard per connessione dei segnali i/o 2 connettori 4 poli femmina, mil standard, per connessioni can bus e rs232
- range di temperatura operativa: tra -20°c e +70°c
- range di temperatura di stoccaggio: tra -30°c e +85°c
- protezione: ip65
- dimensioni meccaniche: larghezza 130 mm, profondità 120mm, altezza 195 mm. peso 1100 gr
- staffa di fissaggio: larghezza 156 mm, profondità 49,5mm, altezza 185 mm. peso 390 gr
- connettori: connettore 26 poli maschio, mil standard per connessione dei segnali i/o 2 connettori 4 poli femmina, mil standard, per connessioni can bus e rs232
- range di temperatura operativa: tra -20°c e +70°c
- range di temperatura di stoccaggio: tra -30°c e +85°c
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
