CIAM- Prodotto originale

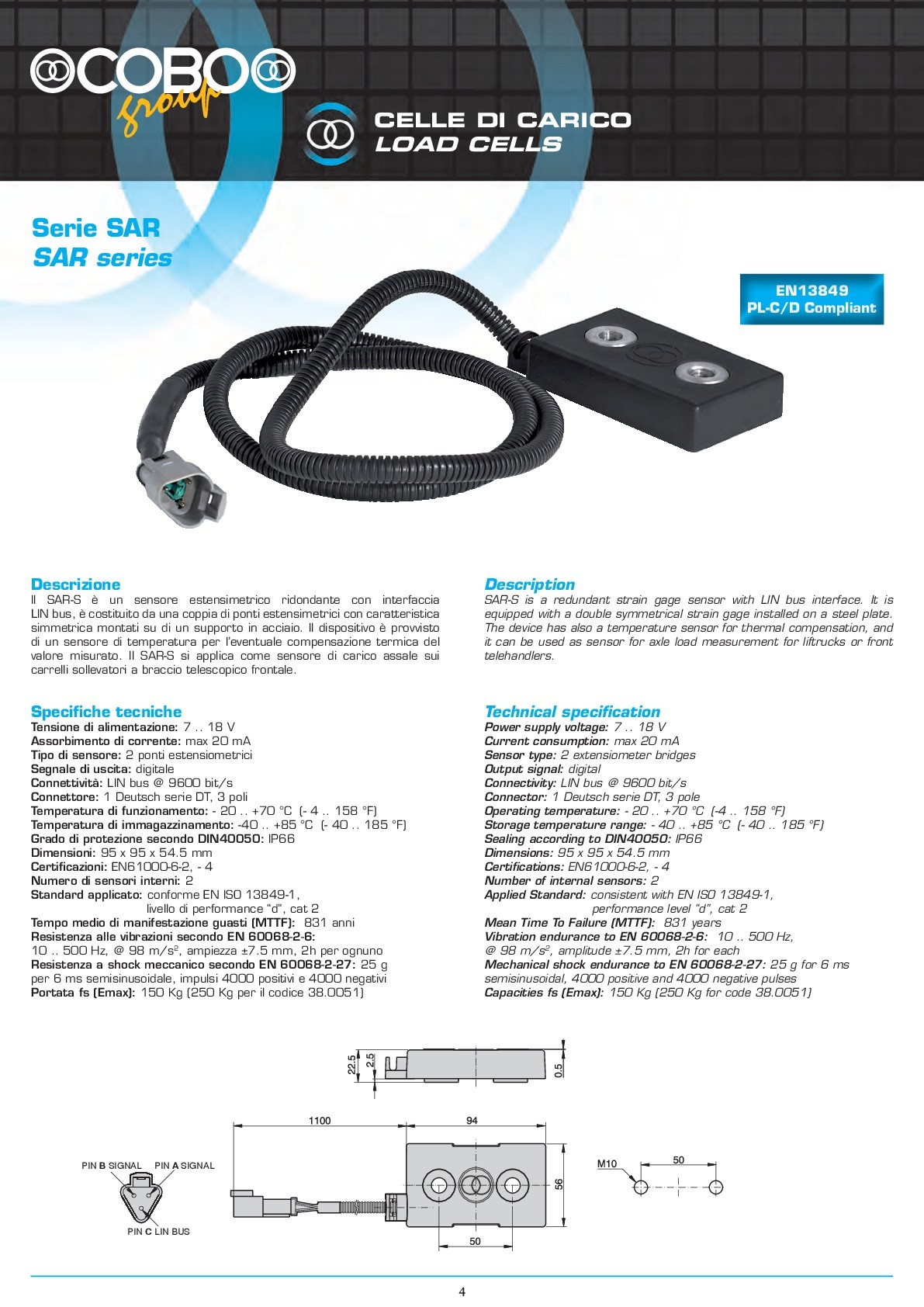

SENSORE SAR DIG RID EN15K TCEI IR
Descrizione
Il SAR-S è un sensore estensimetrico ridondante con interfaccia
LIN bus, è costituito da una coppia di ponti estensimetrici con caratteristica
simmetrica montati su di un supporto in acciaio. Il dispositivo è provvisto
di un sensore di temperatura per leventuale compensazione termica del
valore misurato. Il SAR-S si applica come sensore di carico assale sui
carrelli sollevatori a braccio telescopico frontale.
LIN bus, è costituito da una coppia di ponti estensimetrici con caratteristica
simmetrica montati su di un supporto in acciaio. Il dispositivo è provvisto
di un sensore di temperatura per leventuale compensazione termica del
valore misurato. Il SAR-S si applica come sensore di carico assale sui
carrelli sollevatori a braccio telescopico frontale.
TENSIONE ALIMENTAZIONE V
7-18V
ASSORBIMENTO CORRENTE
max 20mA
TIPO SENSORE
2 PONTI ESTENSIOMETRICI
SEGNALE USCITA
DIGITALE
TIPO CONNESSIONE
LIN bus @ 9600 bit/s
TIPO CONNETTORE
1 DEUTSCH SERIE DT, 3 POLI
TEMPERATURA D'IMPIEGO °C
- 20 .. +70°C - 4 .. 158 °F
TEMPERATURA DI STOCCAGGIO
-40 .. +85 °C - 40 .. 185 °F
GRADO DI PROTEZIONE SECONDO DIN40050
IP66
DIMENSIONI MM
95 x 95 x 54.5 mm
CERTIFICAZIONI
EN61000-6-2, - 4
NUMERO DI SENSORI INTERNI
2
STANDARD APPLICATO
conforme EN ISO 13849-1, livello di performance d, cat 2
TEMPO MEDIO DI MANIFESTAZIONE GUASTI MTTF
831 anni/years
RESISTENZA ALLE VIBRAZIONI SECONDO EN 60068-2-6
10 .. 500 Hz,@ 98 m/s2, amplitude ±7.5 mm, 2h for each
RESISTENZA A SHOCK MECCANICO SECONDO EN 60068-2-7
25 g for 6 ms semisinusoidal, 4000 positive and 4000 negative pulses
PORTATA FS EMAX
150 Kg 250 Kg for code 38.0051
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
1031446
Codice: 38.0053.00a0.01
Codice Doc.: 38-0053-00A0
