MIDAC+ANALOG : CONTROLLORE GENERICO A 35 PIN PER MACCHINE PICCOLE
descrizione midac+ è una famiglia di controllori programmabili con diverse caratteristiche hardware per un ampio spettro di applicazioni su macchine mobili. dotata di ampie possibilità di connettività, dispone di 22 pin i/o ad alta configurabilità, con auto protezione e con auto diagnosi. progettata con una architettura a doppio microprocessore con ampia memoria, può essere utilizzata come centralina master o slave, e consente la certificazione secondo la iso en 13849.
programmabile in linguaggio c o in iec61131 con il sistema di sviluppo integrato vt3.
modelli
- midac+ analog
controllore con uscite analogiche specifiche per lazionamento di elettrovalvole raziometriche.
applicazioni
- controllore di piccoli sistemi idraulici proporzionali di precisione
- controllore unico per trasmissioni idrostatiche o elettroidrauliche
- controllore per spreader di piccole dimensioni
- tecu per trattori secondo standard isobus

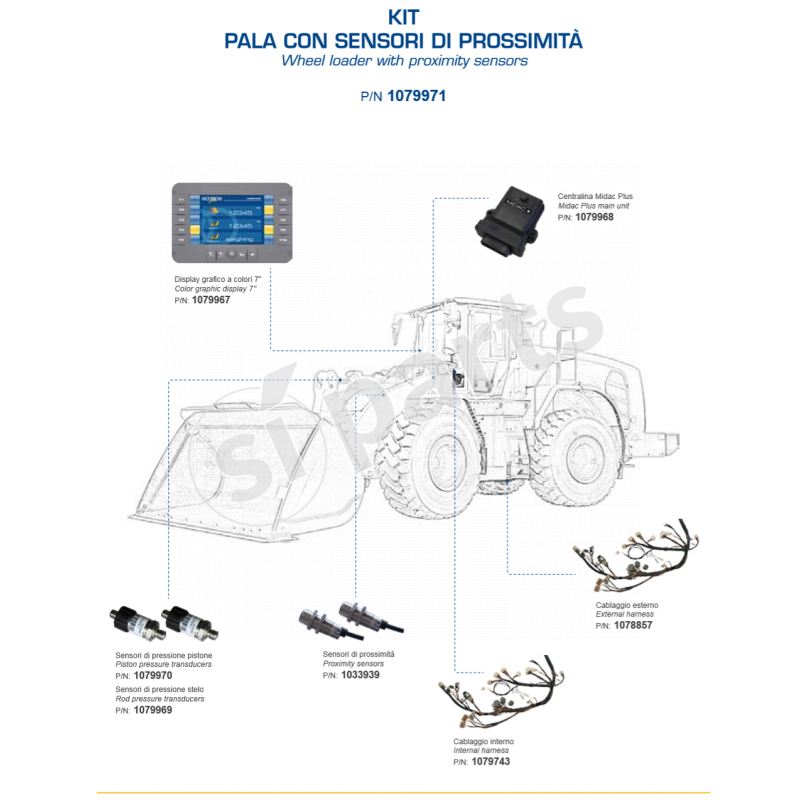

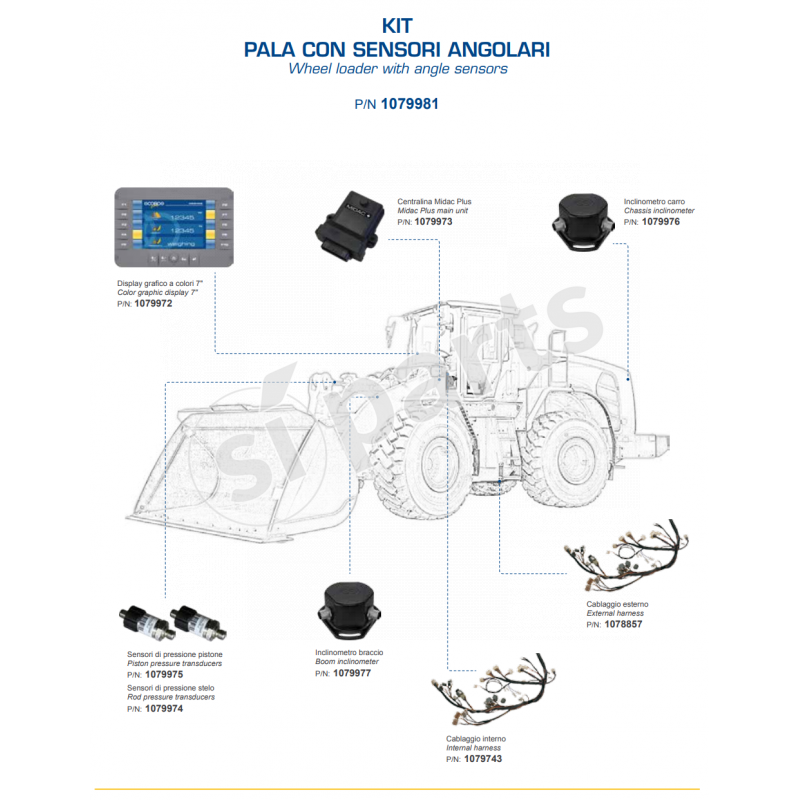

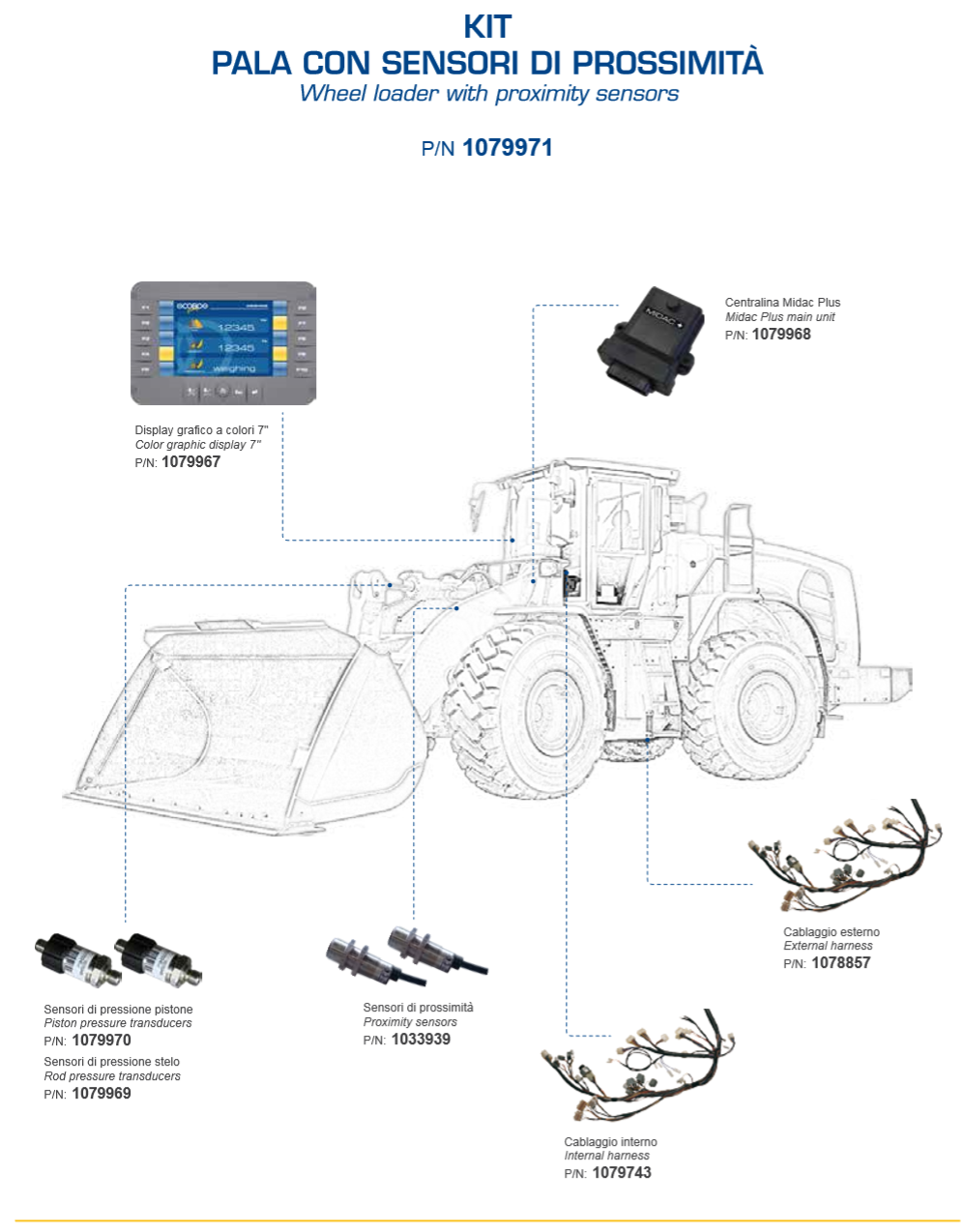

- controllore per escavatori o pale gommate
- controllore per applicazioni di sicurezza in genere (fino a pl-c/d)
programmabile in linguaggio c o in iec61131 con il sistema di sviluppo integrato vt3.
modelli
- midac+ analog
controllore con uscite analogiche specifiche per lazionamento di elettrovalvole raziometriche.
applicazioni
- controllore di piccoli sistemi idraulici proporzionali di precisione
- controllore unico per trasmissioni idrostatiche o elettroidrauliche
- controllore per spreader di piccole dimensioni
- tecu per trattori secondo standard isobus
- controllore per escavatori o pale gommate
- controllore per applicazioni di sicurezza in genere (fino a pl-c/d)

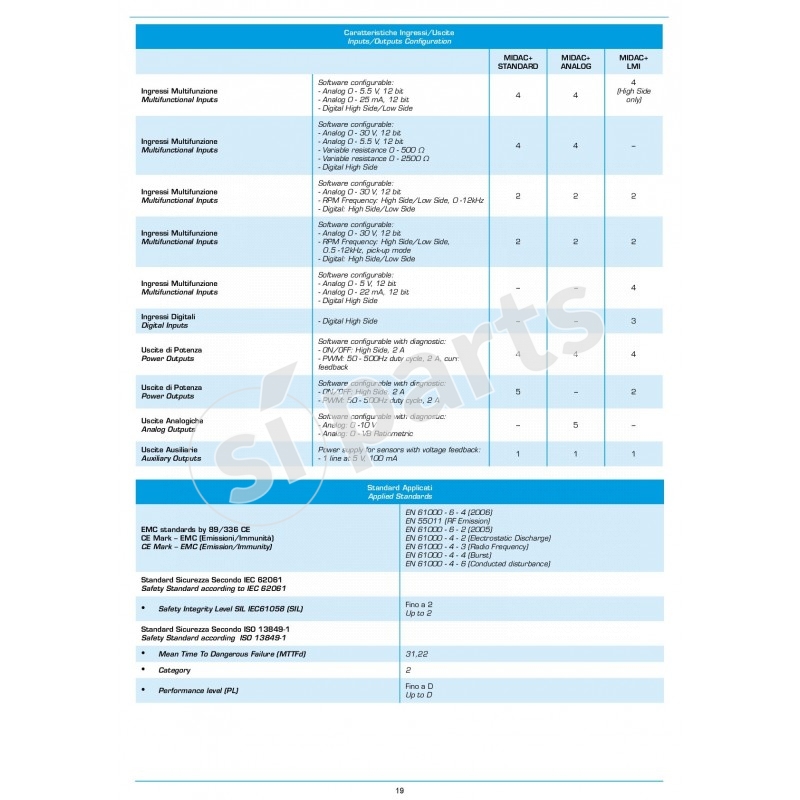

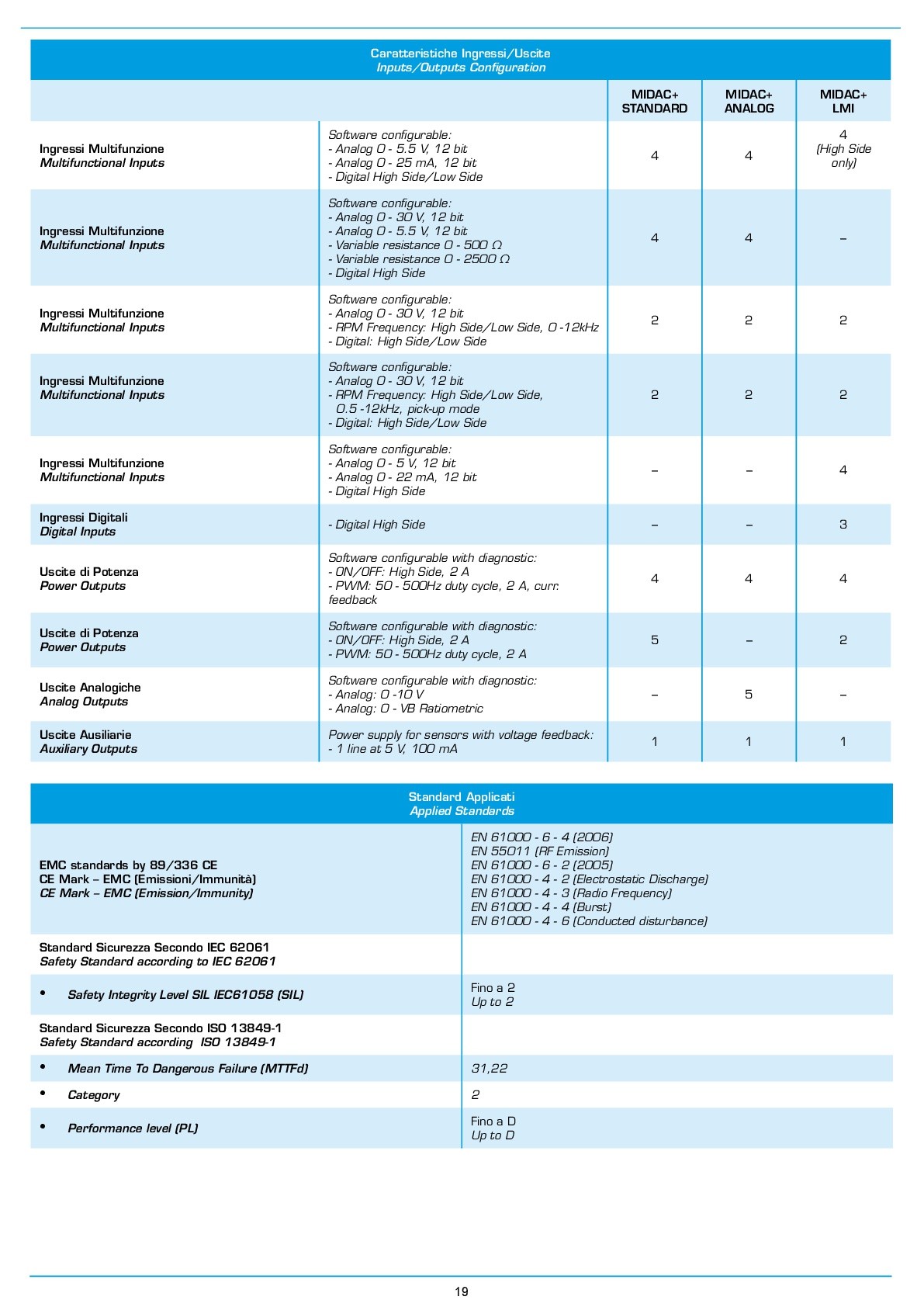

| ingressiuscite | caratteristiche | nr. i/o |
|---|---|---|
| ingressi multifuzione | software configurable: | 4 |
| - analog 0 - 5.5 v, 12 bit | ||
| - analog 0 - 25 ma, 12 bit | ||
| - digital high side/low side | ||
| ingressi multifuzione | software configurable: | 4 |
| - analog 0 - 30 v, 12 bit | ||
| - analog 0 - 5.5 v, 12 bit | ||
| - variable resistance 0 - 500 ohm | ||
| - variable resistance 0 - 2500 ohm | ||
| - digital high side | ||
| ingressi multifuzione | software configurable: | 2 |
| - analog 0 - 30 v, 12 bit | ||
| - rpm frequency: high side/low side, 0 -12khz | ||
| - digital: high side/low side | ||
| ingressi multifuzione | software configurable: | 2 |
| - analog 0 - 30 v, 12 bit | ||
| - rpm frequency: high side/low side,0.5 -12khz, pi | ||
| - digital: high side/low side | ||
| ingressi multifuzione | software configurable: | 0 |
| - analog 0 - 5 v, 12 bit | ||
| - analog 0 - 22 ma, 12 bit | ||
| - digital high side | ||
| ingressi digitali | - digital high side | 0 |
| uscite di potenza | software configurable with diagnostic: | 4 |
| - on/off: high side, 2 a | ||
| - pwm: 50 - 500hz duty cycle, 2 a, curr. feedback | ||
| uscite di potenza | software configurable with diagnostic: | 0 |
| - on/off: high side, 2 a | ||
| - pwm: 50 - 500hz duty cycle, 2 a | ||
| uscite analogiche | software configurable with diagnostic: | 5 |
| - analog: 0 -10 v | ||
| - analog: 0 - vb ratiometric | ||
| uscite ausiliarie | power supply for sensors with voltage feedback: | 1 |
| - 1 line at 5 v, 100 ma |
microcontrollore main cpu
freescale 16 bit, 50 mhz
microcontrollore second cpu
freescale, 8 bit
memoria ram
16 kb 64 kb for midac+ lmi
memoria flash
256 kb 1000 kb for midac+ lmi
memoria eeprom
4 kb
memoria external serial flash
256 kb
memoria sram
64kbit
orologio calendario rtc
si, con 240 bytes sram addizionali
modalita' programmazione
master or slave mode
linguaggio programmazione
c language
software
iec 61131 vt3 development tool
tensione alimentazione v
8 - 32v full operational, suitable for machine battery direct connection
funzionamento durante l'avviamento
5.5v without rest o iso 7637-2
corrente assorbita a riposo
100 ma @ 12v - 50 ma @ 24v
protezione load dump
iso 7637-2
can bus
2 can-bus, 2.0b high speed, 11 or 29 bit identifier ,iso 11898-2 compliant, with or without termin
lin bus
1 lin bus master, 2.0
temperatura di stoccaggio
from - 40 °c to +85 °c from - 40 °f to +185 °f
temperatura di funzionamento
from - 40 °c to +80 °c from - 40 °f to +176 °f
grado di protezione iec 529
ip66
contenitore
abs rinforzato pa66
connettore
1 x amp 35 poli automotive
valvola in goretex
si
dimensioni mm
205 x 197 x 53 mm
peso
300 g
installazione
orizzontale/verticale, 2 viti
emc standards by 89/336 ce ce mark-emc emissioni/immunità
en 61000 - 6 - 4 2006
en 55011 rf emission
en 61000 - 6 - 2 2005
en 61000 - 4 - 2 electrostatic discharge
en 61000 - 4 - 3 radio frequency
en 61000 - 4 - 4 burst
en 61000 - 4 - 6 conducted disturbance
en 55011 rf emission
en 61000 - 6 - 2 2005
en 61000 - 4 - 2 electrostatic discharge
en 61000 - 4 - 3 radio frequency
en 61000 - 4 - 4 burst
en 61000 - 4 - 6 conducted disturbance
safety integrity level sil iec61058 sil
up to 2
standard sicurezza secondo iso 13849-1 mean time to dangerous failure mttfd
31,22
standard sicurezza secondo iso 13849-1 category
2
standard sicurezza secondo iso 13849-1 performance level pl
up to d
APPLICAZIONI

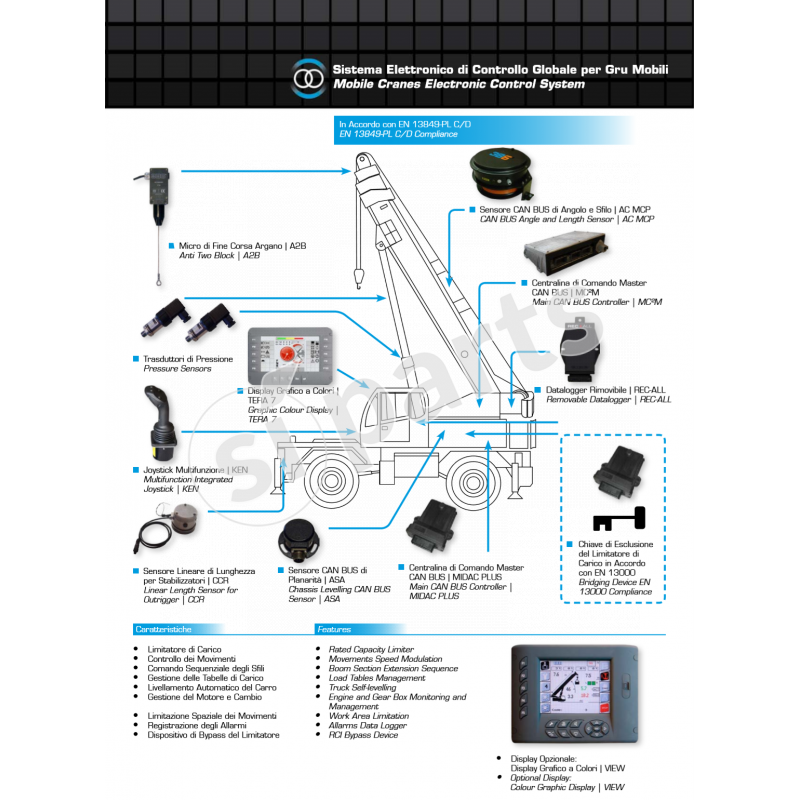

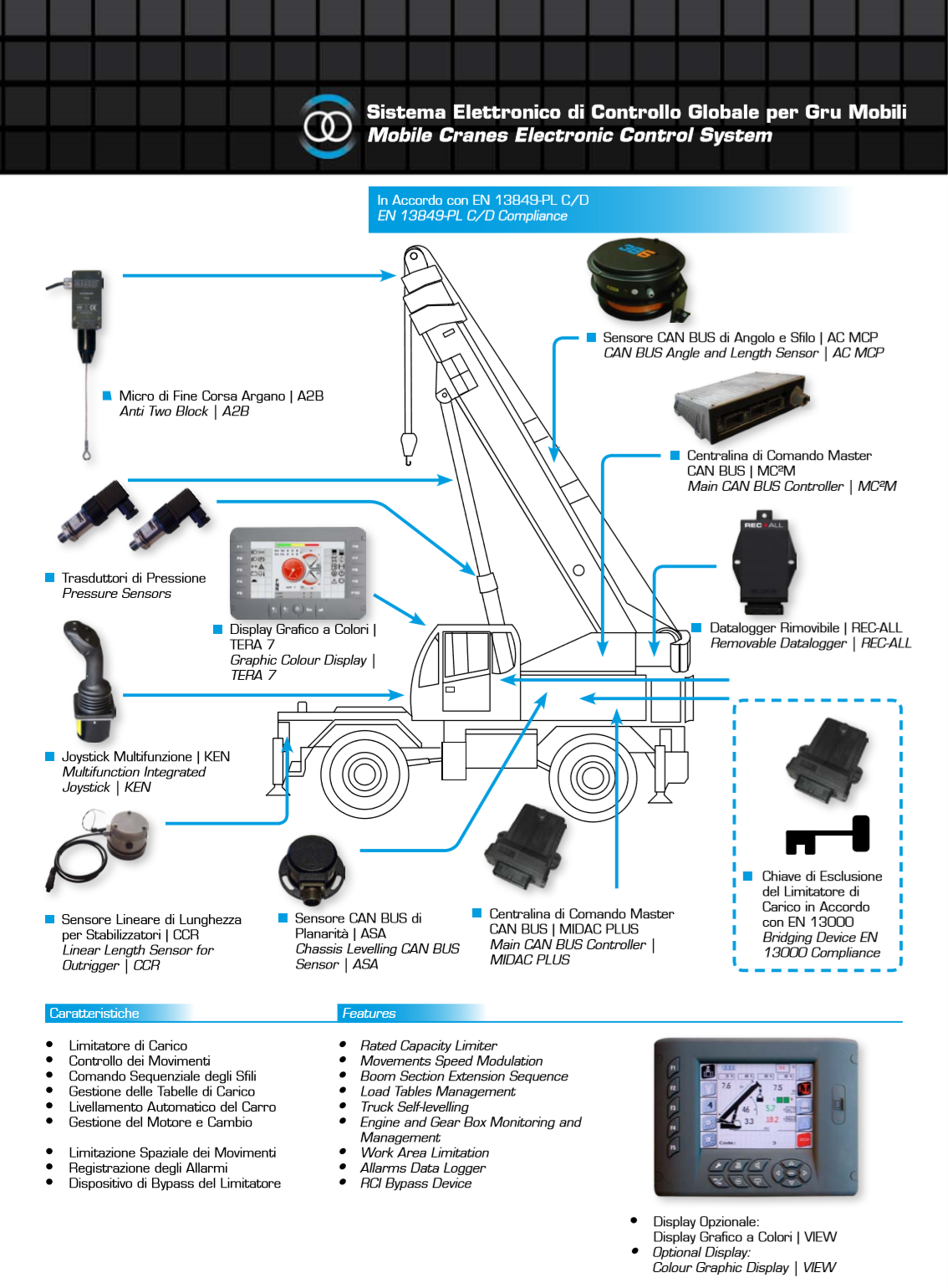

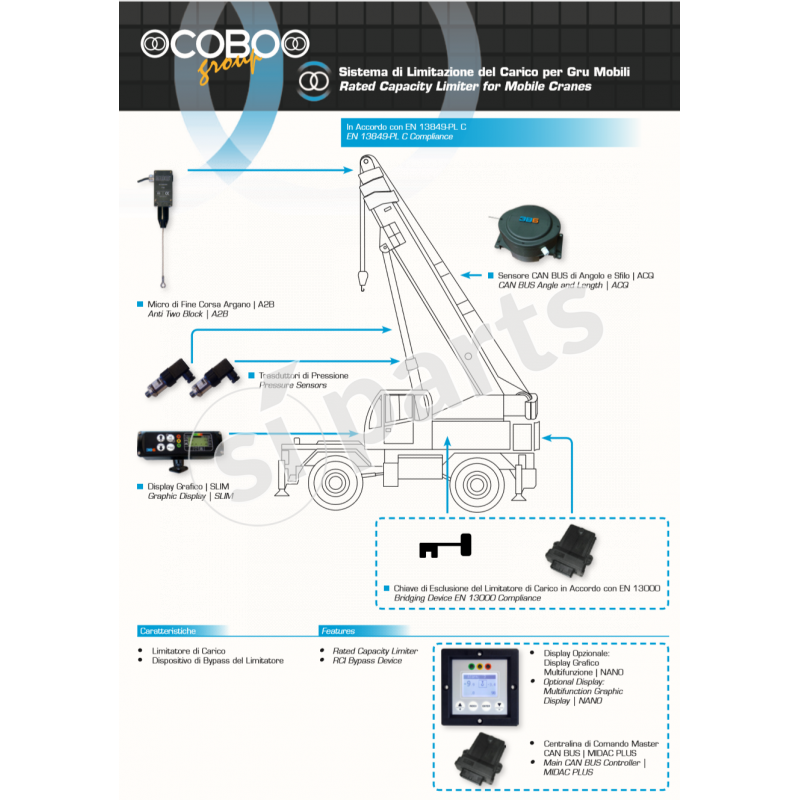

Piattaforme aeree e gru telescopiche

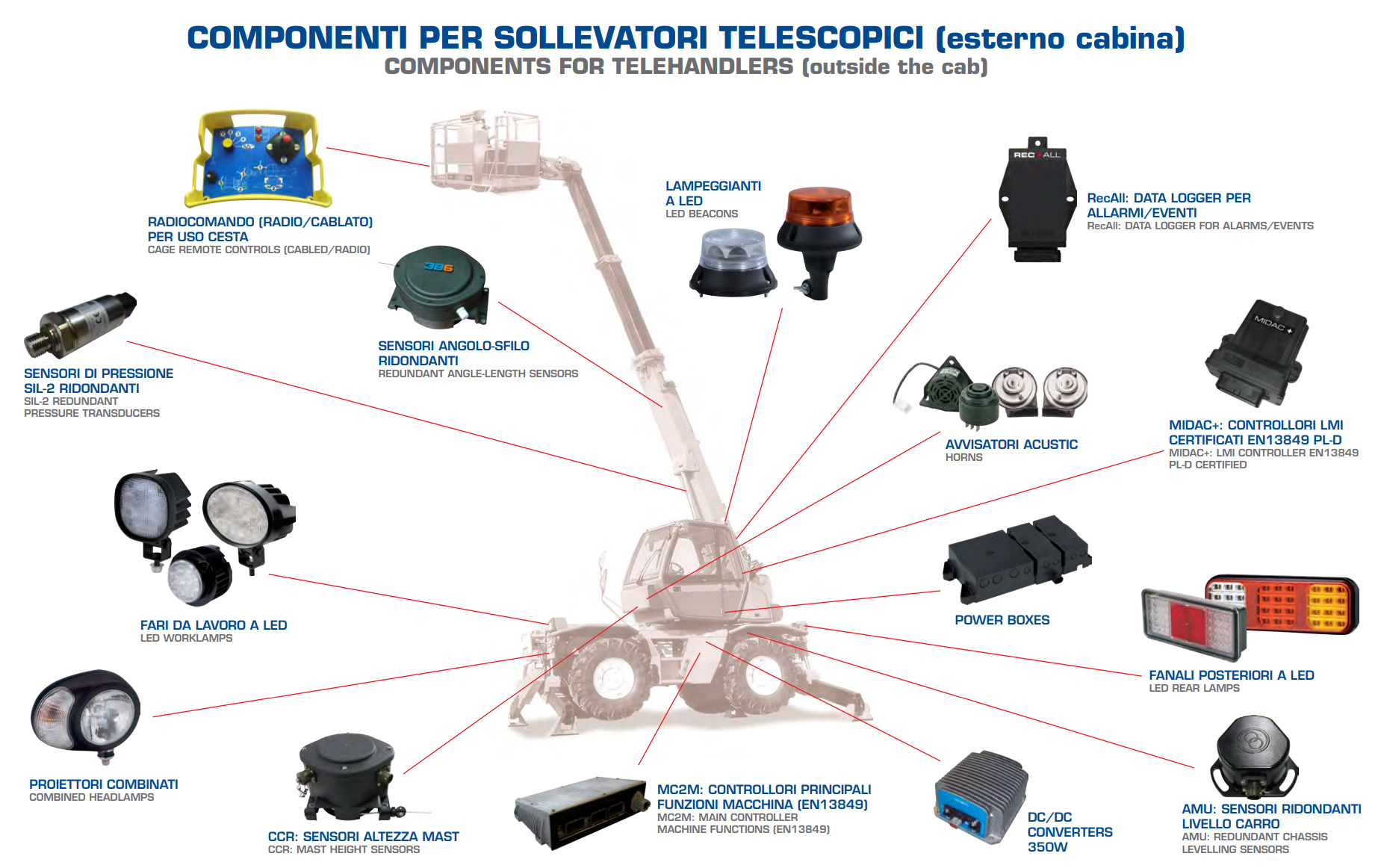

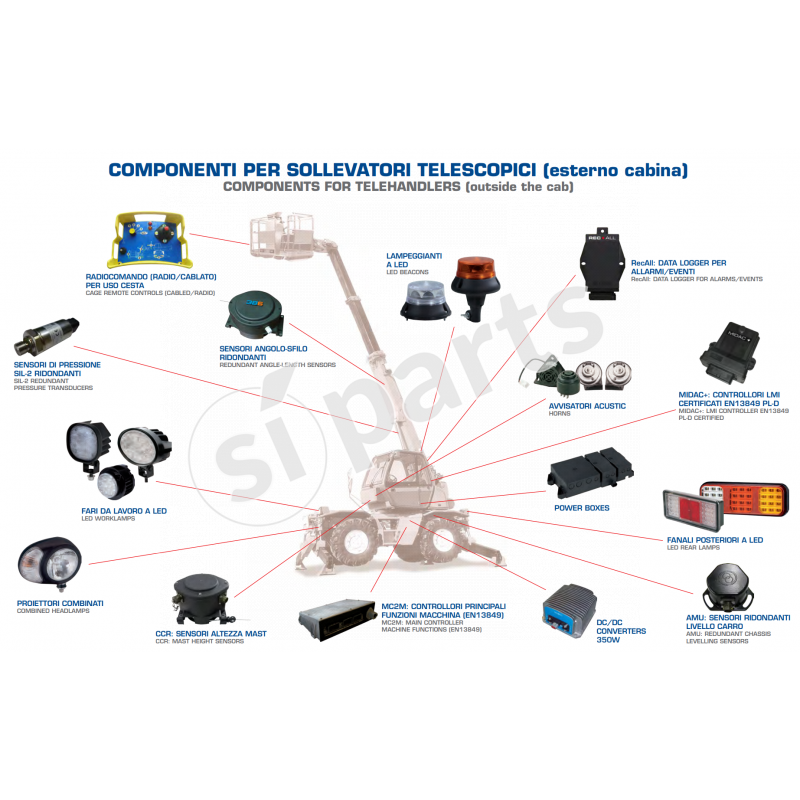

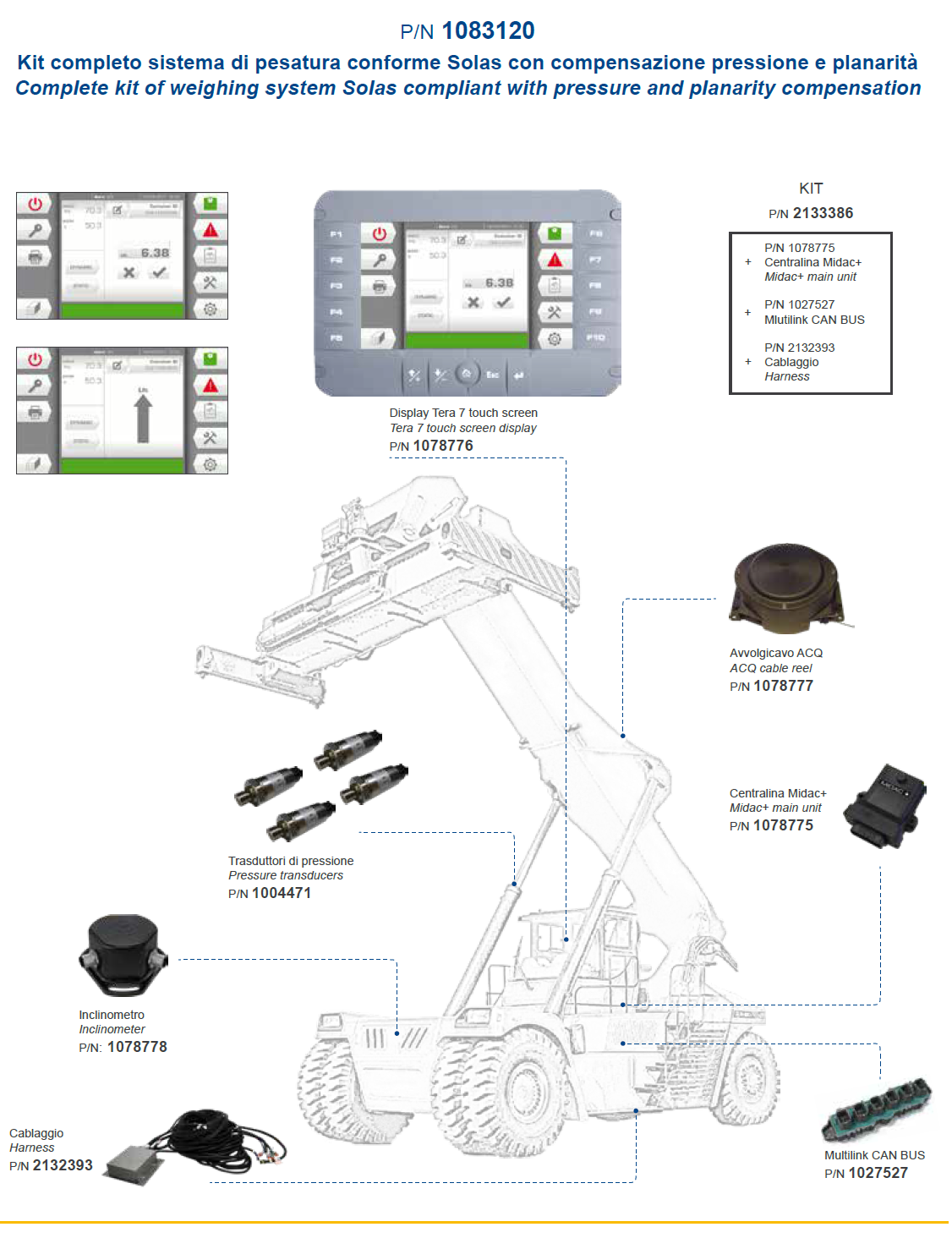

Sollevatori telescopici

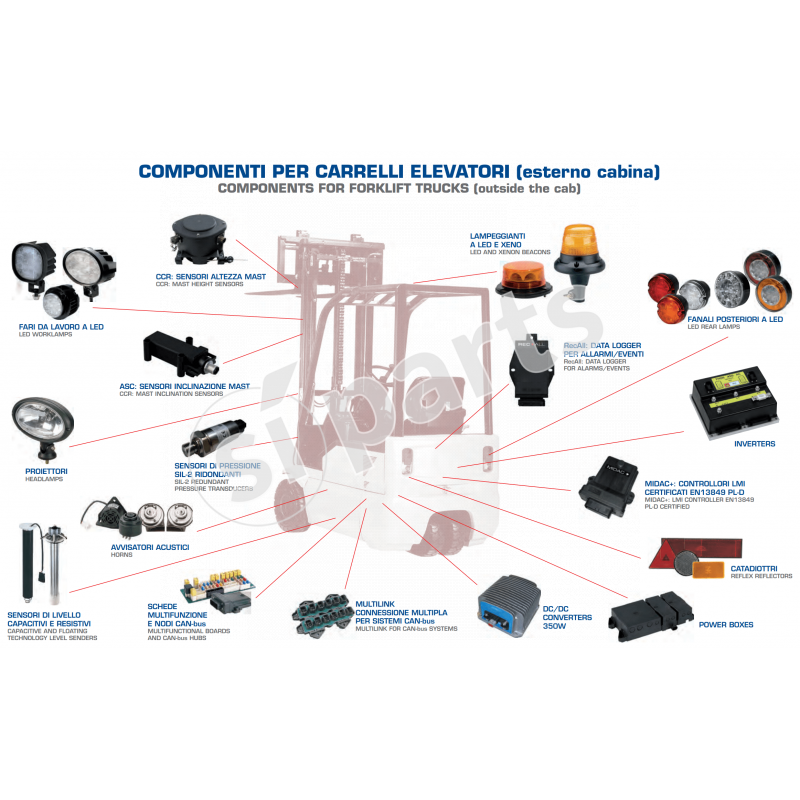

Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
1032769
Codice: 43.33.2101A0.01
