LIBRA FLAT : SISTEMA PER IL CONTROLLO LIVELLAMENTO E PESO IN CESTA

3B6 (Prodotto originale)
1032940

Codice: 43.33.2402A1.01

Richiedi un preventivo
Aggiungi alla Lista dei Desideri
  • SSL 100% sito sicuro SSL 100% sito sicuro
  • Spedizioni rapide con corrieri nazionali ed internazionali Spedizioni rapide con corrieri nazionali ed internazionali
Sito sicuro | Pagamento sicuro

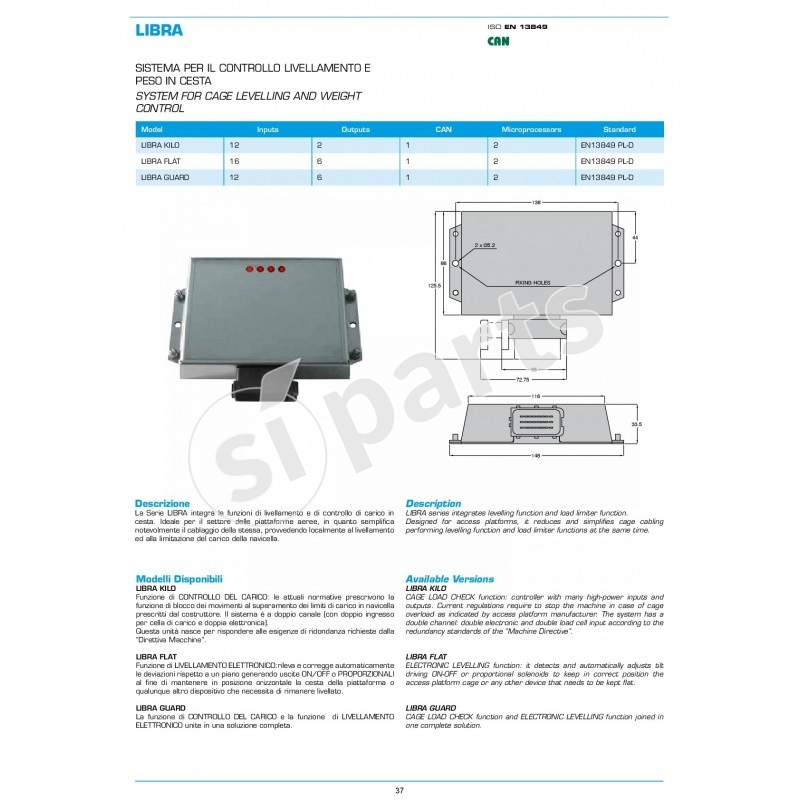

Descrizione La Serie LIBRA integra le funzioni di livellamento e di controllo di carico in cesta. Ideale per il settore delle piattaforme aeree, in quanto semplifica notevolmente il cablaggio della stessa, provvedendo localmente al livellamento ed alla limitazione del carico della navicella.

MODELLI DISPONIBILI

- LIBRA FLAT
Funzione di LIVELLAMENTO ELETTRONICO:rileva e corregge automaticamente le deviazioni rispetto a un piano generando uscite ON/OFF o PROPORZIONALI al fine di mantenere in posizione orizzontale la cesta della piattaforma o qualunque altro dispositivo che necessita di rimanere livellato.

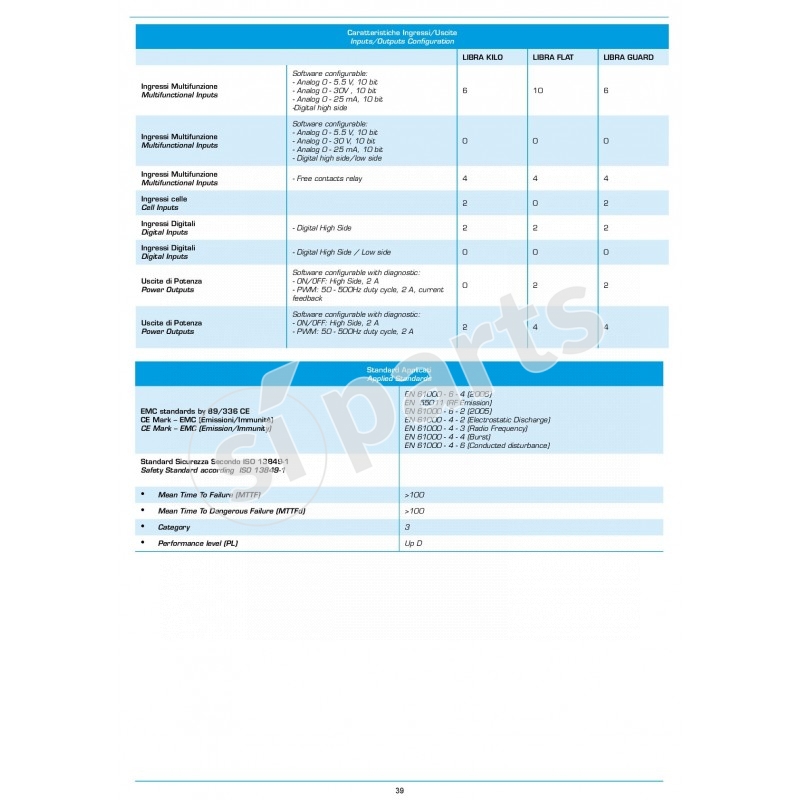

INGRESSIUSCITE CARATTERISTICHE NR. I/O
INGRESSI MULTIFUZIONE Software configurable: 10
- Analog 0 - 5.5 V, 10 bit
- Analog 0 - 30V , 10 bit
- Analog 0 - 25 mA, 10 bit
- Digital high side
INGRESSI MULTIFUZIONE Software configurable: 0
- Analog 0 - 5.5 V, 10 bit
- Analog 0 - 30 V, 10 bit
- Analog 0 - 25 mA, 10 bit
- Digital high side/low side
INGRESSI MULTIFUZIONE - Free contacts relay 4
INGRESSI CELLE 0
INGRESSI DIGITALI - Digital High Side 2
INGRESSI DIGITALI - Digital High Side / Low side 0
USCITE DI POTENZA Software configurable with diagnostic: 2
- ON/OFF: High Side, 2 A
- PWM: 50 - 500Hz duty cycle, 2 A,Current feedback
USCITE DI POTENZA Software configurable with diagnostic: 4
- ON/OFF: High Side, 2 A
- PWM: 50 - 500Hz duty cycle, 2 A

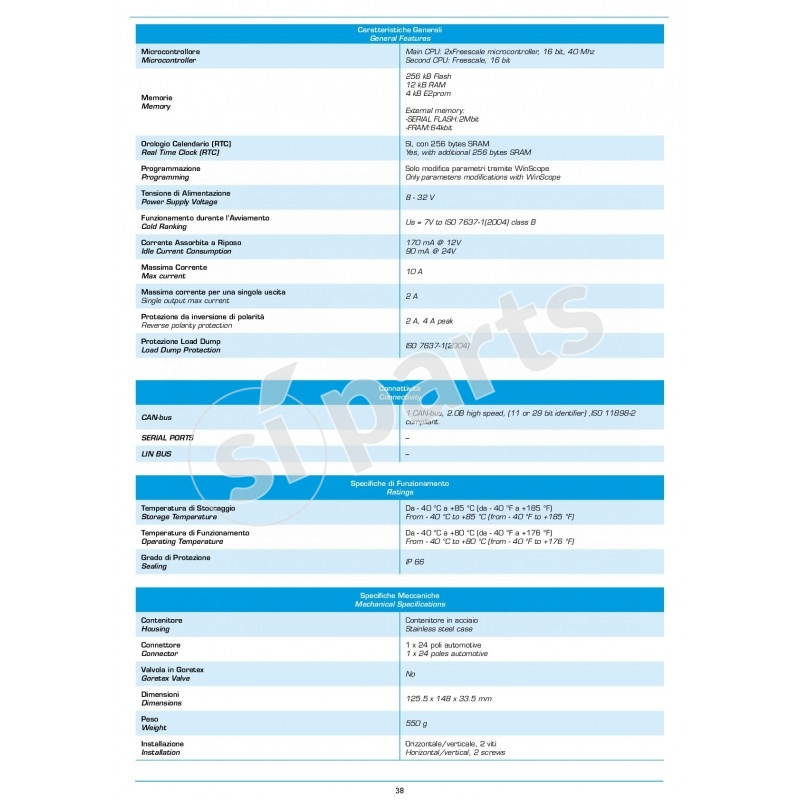

MICROCONTROLLORE MAIN CPU
2xFreescale microcontroller, 16 bit, 40 Mhz
MICROCONTROLLORE SECOND CPU
Freescale, 16 bit
MEMORIA RAM
12 kB
MEMORIA FLASH
256 kB
MEMORIA EEPROM
4 kB
MEMORIA EXTERNAL SERIAL FLASH
2Mbit
MEMORIA EXTERNAL FRAM
64kbit
OROLOGIO CALENDARIO RTC
SI, con 256 bytes SRAM
PROGRAMMAZIONE
Solo modifica parametri tramite WinScope
TENSIONE ALIMENTAZIONE V
8 - 32V
FUNZIONAMENTO DURANTE L'AVVIAMENTO
Us = 7V to ISO 7637-12004 class B
CORRENTE ASSORBITA A RIPOSO
170 mA @ 12V - 90 mA @ 24V
PROTEZIONE DA INVERSIONE POLARITA'
2 A, 4 A peak
PROTEZIONE LOAD DUMP
ISO 7637-12004
CAN BUS
1 CAN-bus, 2.0B high speed, 11 or 29 bit identifier ,ISO 11898-2 compliant.
TEMPERATURA DI STOCCAGGIO
From - 40 °C to +85 °C from - 40 °F to +185 °F
TEMPERATURA DI FUNZIONAMENTO
From - 40 °C to +80 °C from - 40 °F to +176 °F
GRADO DI PROTEZIONE IEC 529
IP66
CONTENITORE
ACCIAIO
CONNETTORE
1 x 24 poli automotive
VALVOLA IN GORETEX
NO

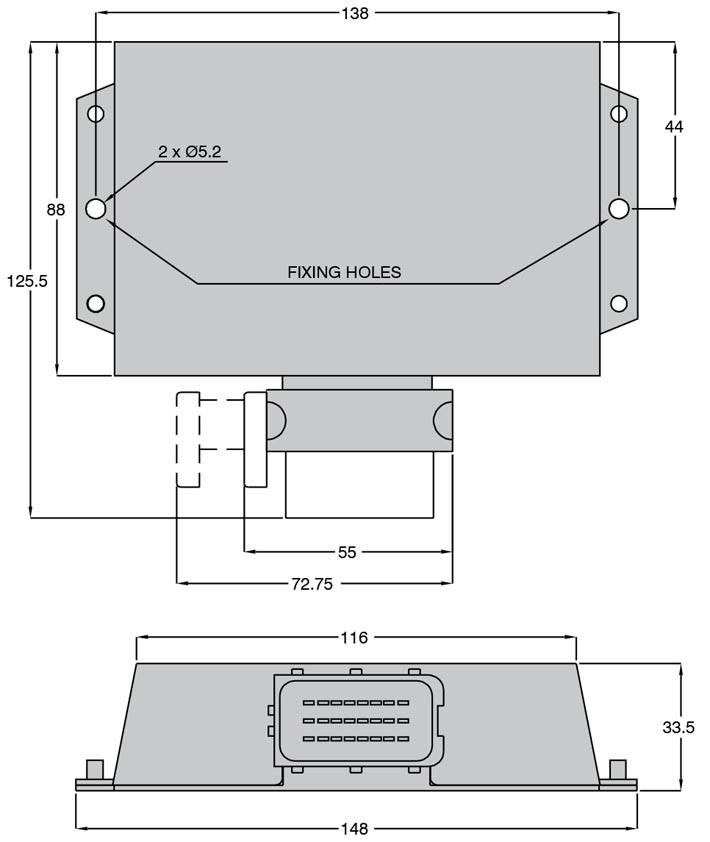

DIMENSIONI MM
125.5 x 148 x 33.5 mm
PESO
550 g
INSTALLAZIONE
Orizzontale/verticale, 2 viti
EMC STANDARDS BY 89/336 CE CE MARK-EMC EMISSIONI/IMMUNITÀ
EN 61000 - 6 - 4 2006
EN 55011 RF Emission
EN 61000 - 6 - 2 2005
EN 61000 - 4 - 2 Electrostatic Discharge
EN 61000 - 4 - 3 Radio Frequency
EN 61000 - 4 - 4 Burst
EN 61000 - 4 - 6 Conducted disturbance
STANDARD SICUREZZA SECONDO ISO 13849-1 MEAN TIME TO FAILURE MTTF
>100
STANDARD SICUREZZA SECONDO ISO 13849-1 MEAN TIME TO DANGEROUS FAILURE MTTFD
>100
STANDARD SICUREZZA SECONDO ISO 13849-1 CATEGORY
3
STANDARD SICUREZZA SECONDO ISO 13849-1 PERFORMANCE LEVEL PL
Up D
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
