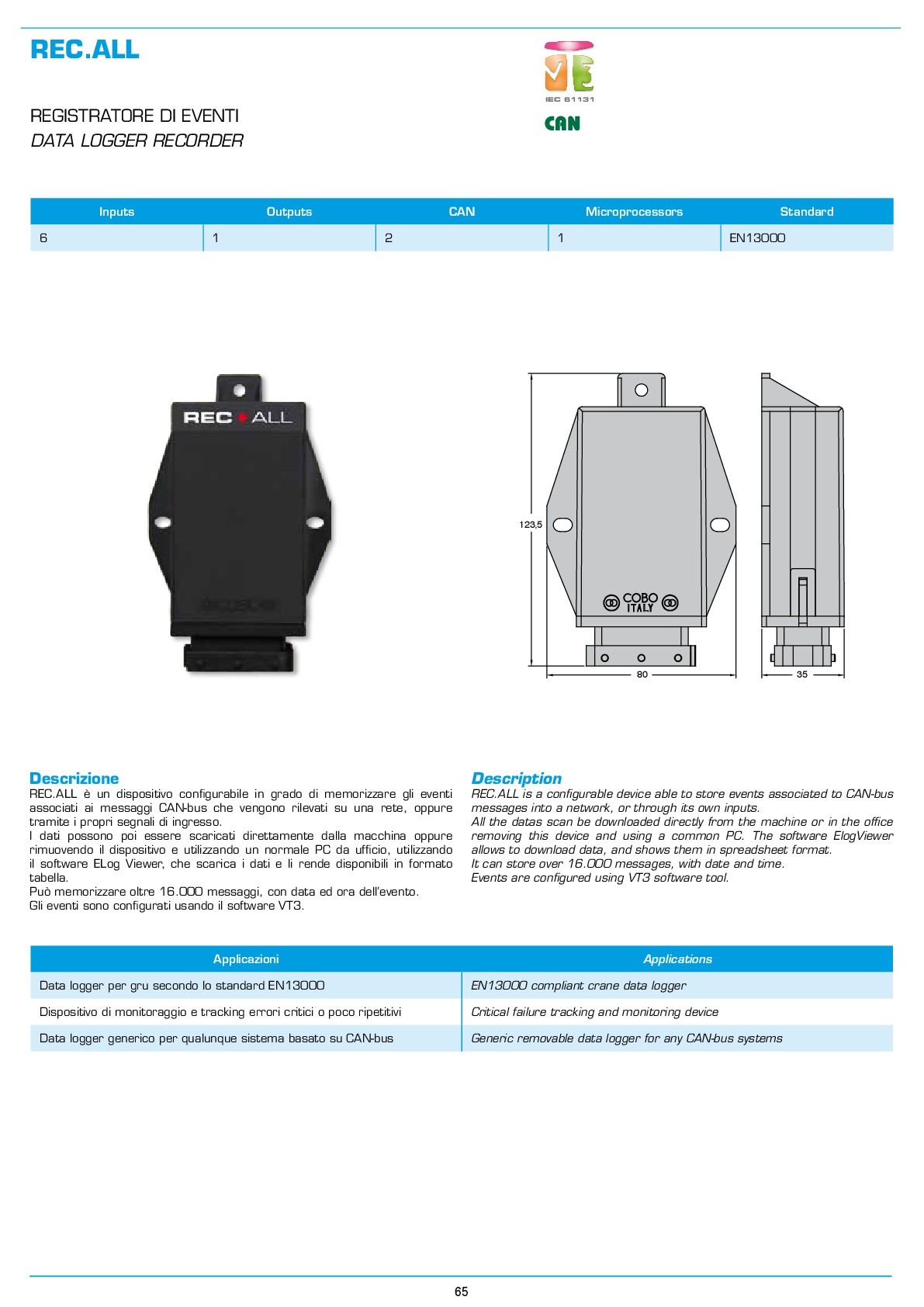

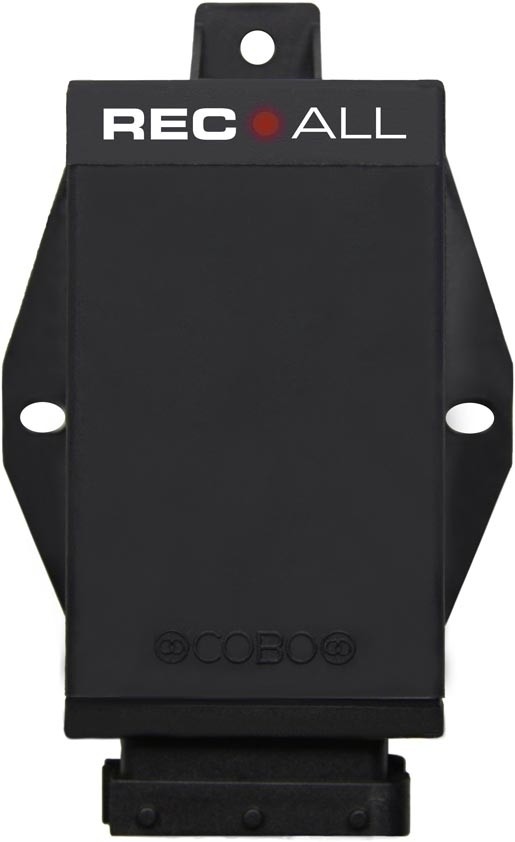

REC.ALL: REGISTRATORE DI EVENTI
Descrizione REC.ALL è un dispositivo configurabile in grado di memorizzare gli eventi associati ai messaggi CAN-bus che vengono rilevati su una rete, oppure tramite i propri segnali di ingresso.
I dati possono poi essere scaricati direttamente dalla macchina oppure rimuovendo il dispositivo e utilizzando un normale PC da ufficio, utilizzando il software ELog Viewer, che scarica i dati e li rende disponibili in formato tabella.
Può memorizzare oltre 16.000 messaggi, con data ed ora dellevento.
Gli eventi sono configurati usando il software VT3.
APPLICAZIONI
- Data logger per gru secondo lo standard EN13000
- Dispositivo di monitoraggio e tracking errori critici o poco ripetitivi
- Data logger generico per qualunque sistema basato su CAN-bus
I dati possono poi essere scaricati direttamente dalla macchina oppure rimuovendo il dispositivo e utilizzando un normale PC da ufficio, utilizzando il software ELog Viewer, che scarica i dati e li rende disponibili in formato tabella.
Può memorizzare oltre 16.000 messaggi, con data ed ora dellevento.
Gli eventi sono configurati usando il software VT3.
APPLICAZIONI
- Data logger per gru secondo lo standard EN13000
- Dispositivo di monitoraggio e tracking errori critici o poco ripetitivi
- Data logger generico per qualunque sistema basato su CAN-bus

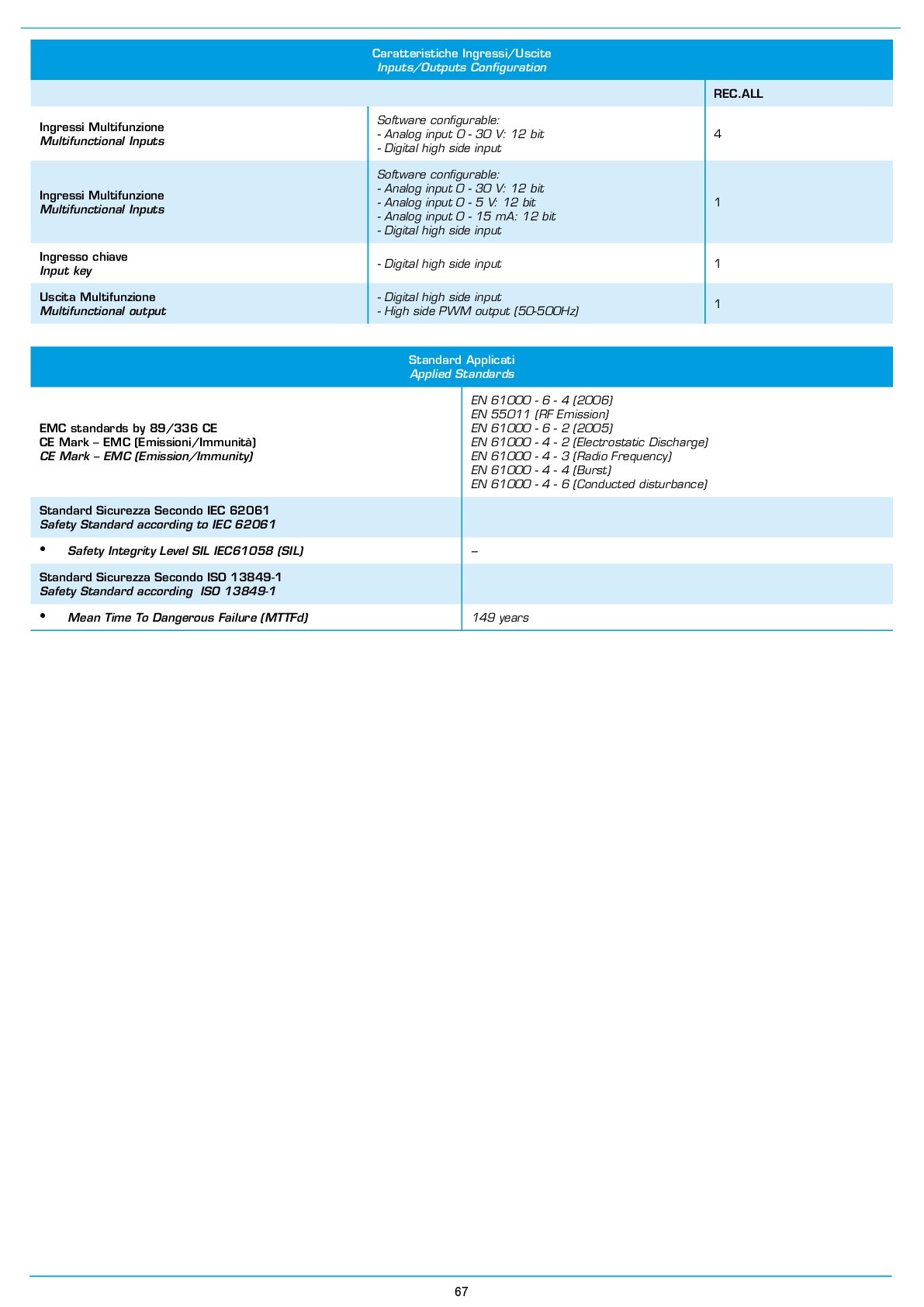

| INGRESSIUSCITE | CARATTERISTICHE | NR. I/O |
|---|---|---|
| INGRESSI MULTIFUZIONE | Software configurable: | 4 |
| - Analog input 0 - 30 V: 12 bit | ||
| - Digital high side input | ||
| INGRESSI MULTIFUZIONE | Software configurable: | 1 |
| - Analog input 0 - 30 V: 12 bit | ||
| - Analog input 0 - 5 V: 12 bit | ||
| - Analog input 0 - 15 mA: 12 bit | ||
| - Digital high side input | ||
| INGRESSO CHIAVE | - Digital high side input | 1 |
| USCITE MULTIFUNZIONE | - Digital high side input | 1 |
| - High side PWM output (50-500Hz) |
MICROCONTROLLORE CPU
1 Freescale, 16 bit
MEMORIA RAM
16 kbytes
MEMORIA FLASH
256 Kbytes
MEMORIA EEPROM
4 kbytes
MEMORIA EXTERNAL SERIAL FLASH
2Mbit
OROLOGIO CALENDARIO RTC
SI, con 256 bytes SRAM
LINGUAGGIO PROGRAMMAZIONE
C Language
SOFTWARE
IEC 61131 VT3 Development Tool
8 - 32V full operational, suitable for machine battery direct connection
8 - 32V full operational, suitable for machine battery direct connection
CORRENTE ASSORBITA A RIPOSO
50 mA @ 12V - 40 mA @ 24V
MASSIMA CORRENTE PER UNA SINGOLA USCITA
1A
CAN BUS
2 CAN-bus, 2.0B high speed, 11 or 29 bit identifier ,ISO 11898-2 compliant
SERIAL PORTS
1 RS232
TEMPERATURA DI STOCCAGGIO
From - 40 °C to +85 °C from - 40 °F to +185 °F
TEMPERATURA DI FUNZIONAMENTO
From - 40 °C to +70 °C from - 40 °F to +158 °F
GRADO DI PROTEZIONE IEC 529
IP65 IP67 on request
CONTENITORE
ABS RINFORZATO PA66
CONNETTORE
1 x 24 poli automotive
VALVOLA IN GORETEX
NO

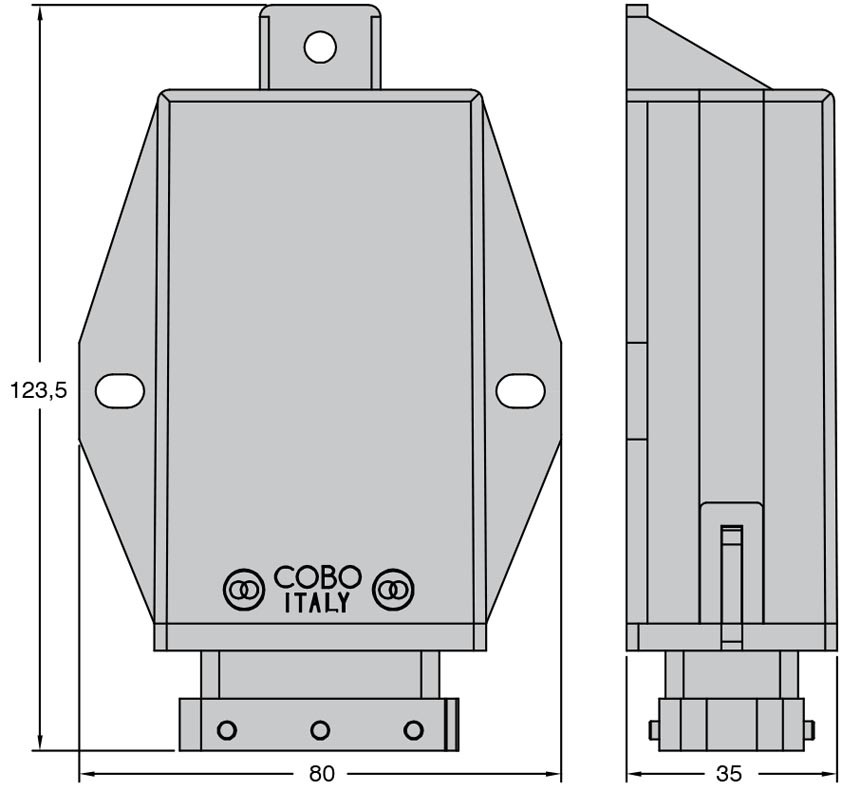

DIMENSIONI MM
123.5 x 80 x 35 mm
PESO
47 g
INSTALLAZIONE
Orizzontale/verticale, 3 viti
EMC STANDARDS BY 89/336 CE CE MARK-EMC EMISSIONI/IMMUNITÀ
EN 61000 - 6 - 4 2006
EN 55011 RF Emission
EN 61000 - 6 - 2 2005
EN 61000 - 4 - 2 Electrostatic Discharge
EN 61000 - 4 - 3 Radio Frequency
EN 61000 - 4 - 4 Burst
EN 61000 - 4 - 6 Conducted disturbance
EN 55011 RF Emission
EN 61000 - 6 - 2 2005
EN 61000 - 4 - 2 Electrostatic Discharge
EN 61000 - 4 - 3 Radio Frequency
EN 61000 - 4 - 4 Burst
EN 61000 - 4 - 6 Conducted disturbance
STANDARD SICUREZZA SECONDO ISO 13849-1 MEAN TIME TO DANGEROUS FAILURE MTTFD
149 years
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
1035773
Codice: 46.50.5700A0.01
