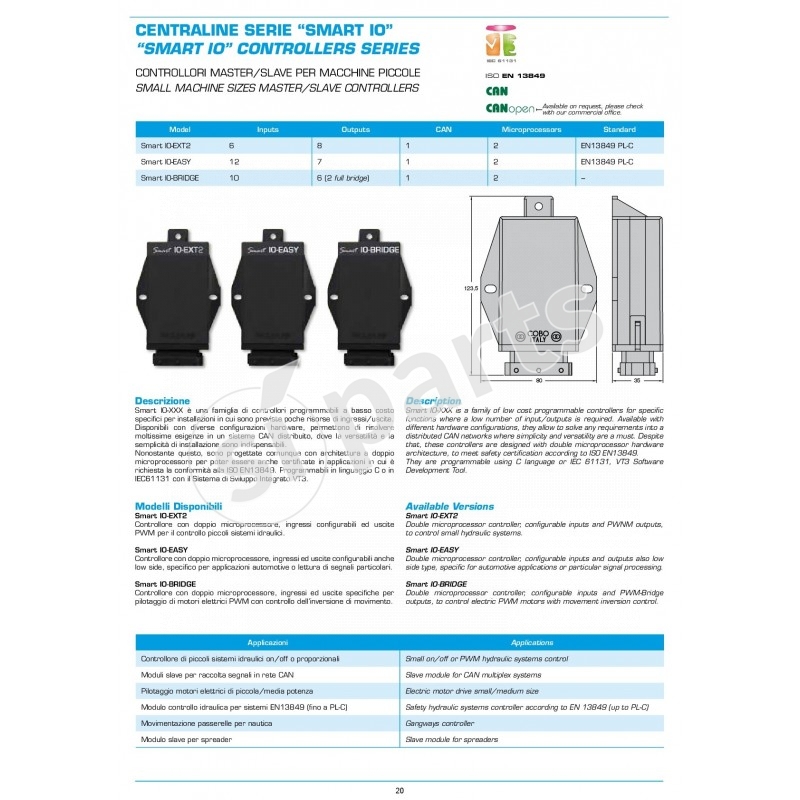

SMART IO-EXT2 : CONTROLLORI MASTER/SLAVE PER MACCHINE PICCOLE
Descrizione Smart IO-XXX è una famiglia di controllori programmabili a basso costo specifici per installazioni in cui sono previste poche risorse di ingressi/uscite. Disponibili con diverse configurazioni hardware, permettono di risolvere moltissime esigenze in un sistema CAN distribuito, dove la versatilità e la semplicità di installazione sono indispensabili.
Nonostante questo, sono progettate comunque con architettura a doppio microprocessore per poter essere anche certificate in applicazioni in cui è richiesta la conformità alla ISO EN13849. Programmabili in linguaggio C o in IEC61131 con il Sistema di Sviluppo Integrato VT3.
MODELLI
- Smart IO-EXT2
Controllore con doppio microprocessore, ingressi configurabili ed uscite PWM per il controllo piccoli sistemi idraulici.
APPLICAZIONI
- Controllore di piccoli sistemi idraulici on/off o proporzionali
- Moduli slave per raccolta segnali in rete CAN
- Pilotaggio motori elettrici di piccola/media potenza
- Modulo controllo idraulica per sistemi EN13849 (fino a PL-C)
- Movimentazione passerelle per nautica
. Modulo slave per spreader
Nonostante questo, sono progettate comunque con architettura a doppio microprocessore per poter essere anche certificate in applicazioni in cui è richiesta la conformità alla ISO EN13849. Programmabili in linguaggio C o in IEC61131 con il Sistema di Sviluppo Integrato VT3.
MODELLI
- Smart IO-EXT2
Controllore con doppio microprocessore, ingressi configurabili ed uscite PWM per il controllo piccoli sistemi idraulici.
APPLICAZIONI
- Controllore di piccoli sistemi idraulici on/off o proporzionali
- Moduli slave per raccolta segnali in rete CAN
- Pilotaggio motori elettrici di piccola/media potenza
- Modulo controllo idraulica per sistemi EN13849 (fino a PL-C)
- Movimentazione passerelle per nautica
. Modulo slave per spreader

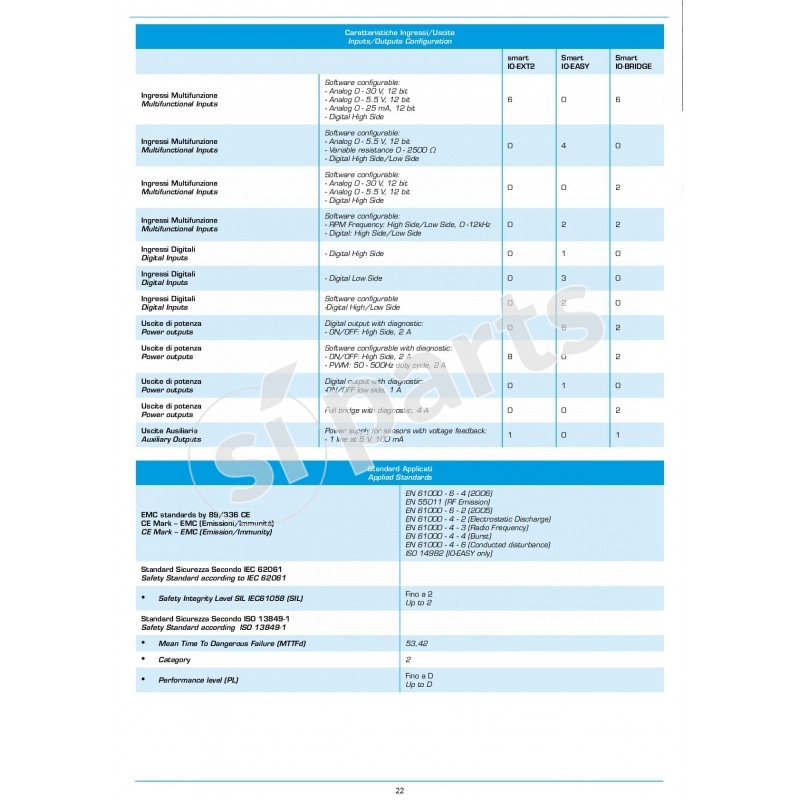

| INGRESSIUSCITE | CARATTERISTICHE | NR. I/O |
|---|---|---|
| INGRESSI MULTIFUZIONE | Software configurable: | 6 |
| - Analog 0 - 30 V, 12 bit | ||
| - Analog 0 - 5.5 V, 12 bit | ||
| - Analog 0 - 25 mA, 12 bit | ||
| - Digital High Side | ||
| INGRESSI MULTIFUZIONE | Software configurable: | 0 |
| - Analog 0 - 5.5 V, 12 bit | ||
| - Variable resistance 0 - 2500 Ohm | ||
| - Digital High Side/Low Side | ||
| INGRESSI MULTIFUZIONE | Software configurable: | 0 |
| - Analog 0 - 30 V, 12 bit | ||
| - Analog 0 - 5.5 V, 12 bit | ||
| - Digital High Side | ||
| INGRESSI MULTIFUZIONE | Software configurable: | 0 |
| - RPM Frequency: High Side/Low Side, 0 -12kHz | ||
| - Digital: High Side/Low Side | ||
| INGRESSI DIGITALI | - Digital High Side | 0 |
| INGRESSI DIGITALI | - Digital Low Side | 0 |
| INGRESSI DIGITALI | Software configurable | 0 |
| -Digital High/Low Side | ||
| USCITE DI POTENZA | Digital output with diagnostic: | 0 |
| - ON/OFF: High Side, 2 A | ||
| USCITE DI POTENZA | Software configurable with diagnostic: | 8 |
| - ON/OFF: High Side, 2 A | ||
| - PWM: 50 - 500Hz duty cycle, 2 A | ||
| USCITE DI POTENZA | Digital output with diagnostic: | 0 |
| -ON/OFF low side, 1 A | ||
| USCITE DI POTENZA | Full bridge with diagnostic, 4 A | 0 |
| USCITE AUSILIARIE | Power supply for sensors with voltage feedback: | 1 |
| - 1 line at 5 V, 100 mA |
MICROCONTROLLORE CPU
2 x Freescale 8 bit, 40 MHz
MEMORIA FLASH
60 KB
MEMORIA RAM
4 KB
MEMORIA EEPROM
1 KB Master per memorizzazione parametri
OROLOGIO CALENDARIO RTC
NO
MODALITA' PROGRAMMAZIONE
Master or Slave mode
LINGUAGGIO PROGRAMMAZIONE
C Language
SOFTWARE
IEC 61131 VT3 Development Tool
TENSIONE ALIMENTAZIONE V
8 - 32V full operational, suitable for machine battery direct connection
FUNZIONAMENTO DURANTE L'AVVIAMENTO
5V without rest to ISO 7637
CORRENTE ASSORBITA A RIPOSO
20 mA @ 12V IO-EXT - 15 mA @ 24V IO-EXT
MASSIMA CORRENTE PER UNA SINGOLA USCITA
4 A, 7 A peak
GRADO DI PROTEZIONE IEC 529
IP65
TEMPERATURA DI STOCCAGGIO
From - 40 °C to +85 °C from - 40 °F to +185 °F
TEMPERATURA DI FUNZIONAMENTO
From - 40 °C to +80 °C from - 40 °F to +176 °F
PROTEZIONE LOAD DUMP
ISO 7637
CONTENITORE
ABS RINFORZATO PA66
CONNETTORE
1 x 24 poli automotive
VALVOLA IN GORETEX
NO

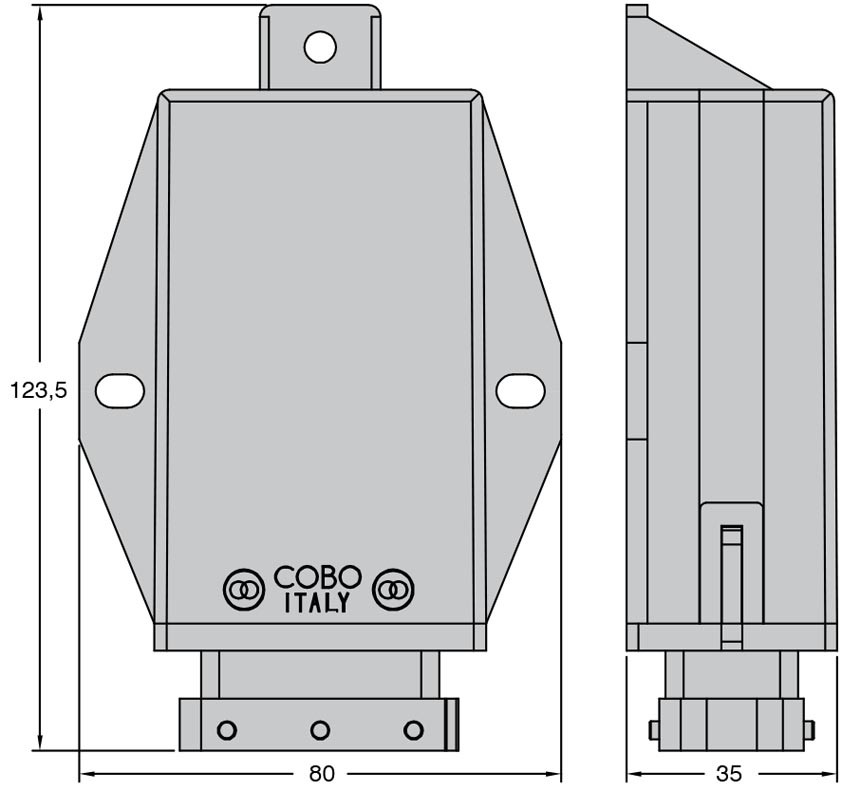

DIMENSIONI MM
123.5 x 80 x 35 mm
PESO
IO-EXT2: 100 g
INSTALLAZIONE
ORIZZONTALE/VERTICALE, 4 VITI
EMC STANDARDS BY 89/336 CE CE MARK-EMC EMISSIONI/IMMUNITÀ
EN 61000 - 6 - 4 2006
EN 55011 RF Emission
EN 61000 - 6 - 2 2005
EN 61000 - 4 - 2 Electrostatic Discharge
EN 61000 - 4 - 3 Radio Frequency
EN 61000 - 4 - 4 Burst
EN 61000 - 4 - 6 Conducted disturbance
ISO 14982 [IO-EASY only]
EN 55011 RF Emission
EN 61000 - 6 - 2 2005
EN 61000 - 4 - 2 Electrostatic Discharge
EN 61000 - 4 - 3 Radio Frequency
EN 61000 - 4 - 4 Burst
EN 61000 - 4 - 6 Conducted disturbance
ISO 14982 [IO-EASY only]
SAFETY INTEGRITY LEVEL SIL IEC61058 SIL
Up to 2
STANDARD SICUREZZA SECONDO ISO 13849-1 MEAN TIME TO DANGEROUS FAILURE MTTFD
53,42
STANDARD SICUREZZA SECONDO ISO 13849-1 CATEGORY
2
STANDARD SICUREZZA SECONDO ISO 13849-1 PERFORMANCE LEVEL PL
Up to D
CAN BUS
1 CAN-bus, 2.0B high speed, 11 or 29 bit identifier ,ISO 11898-2 compliant, only for IO-EXT2 with termination resistor selectable.
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
1032144
Codice: 43.32.0203A0.01
