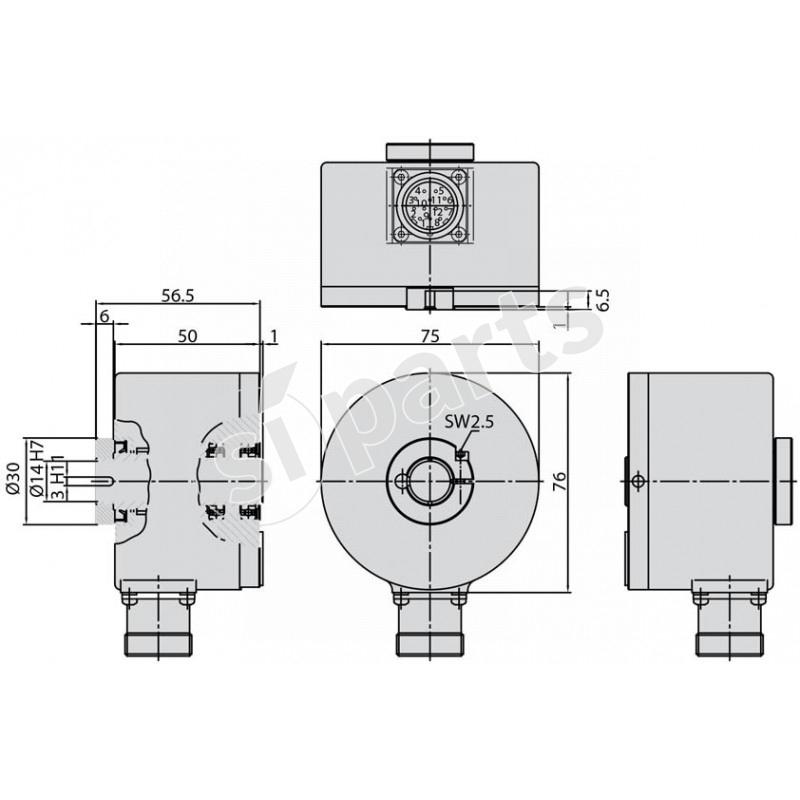

SERIE E-OPTIC: ENCODER ASSOLUTO MULTIGIRO OTTICO
Descrizione Encoder progettato per qualunque applicazione su macchine off-higway dove è necessaria una elevata precisione di misura, come ad esempio l'angolo di rotazione di piattaforme alte o l'angolo del braccio di gru molto grandi. Può essere installato in campo aperto, ed è disponibile la versione ad albero cavo o con perno. La tecnologia ottica assicura elevata risoluzione
ed accuratezza di misura.
ed accuratezza di misura.
TENSIONE ALIMENTAZIONE V
10 .. 30 VDC con protezione inversione di polarità/with reverse polarity protection
ASSORBIMENTO CORRENTE
50 mA @ 24 V DC
SEGNALE USCITA
INTERFACCIA PARALLELA
RISOLUZIONE ANGOLARE - SINGOLO GIRO
12 bit 1 step = 5 16 resolution from 1 to 4096 step/rev
RISOLUZIONE ANGOLARE - MULTIGIRO
12 bit 4096 revolutions from 1 to 4096 rev. in 2 exponential steps
TOLLERANZA SULL'IMPULSO
± ½ step
NUMERO DI GIRI
12 bit
MASSIMA FREQUENZA DI COMMUTAZIONE
400 KHz
MASSIMA VELOCITA' DI ROTAZIONE
6000 RPM
MOMENTO D'INERZIA
2 x 10-6 Kgm2
CAMPO DI TEMPERATURA OPERATIVA
-20 .. +85°C -4 .. +185 °F
UMIDITA' RELATIVA MASSIMA
95% max, senza condensa/non condensing
PESO
700 g
RESISTENZA ALLE VIBRAZIONI SECONDO EN 60068-2-6
<= 100 m/s2 da 16 a 2000 Hz
RESISTENZA A SHOCK MECCANICO SECONDO EN 60068-2-7
<= 2000 m/s2 per 6 ms
GRADO DI PROTEZIONE SECONDO DIN40050
IP54
MATERIALE ALLOGGIAMENTO
ACCIAIO
MATERIALE FLANGIA
ALLUMINIO
CERTIFICAZIONI
EN61000-6-2, -4
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
serie.e.optic
Codice: serie.e.optic
