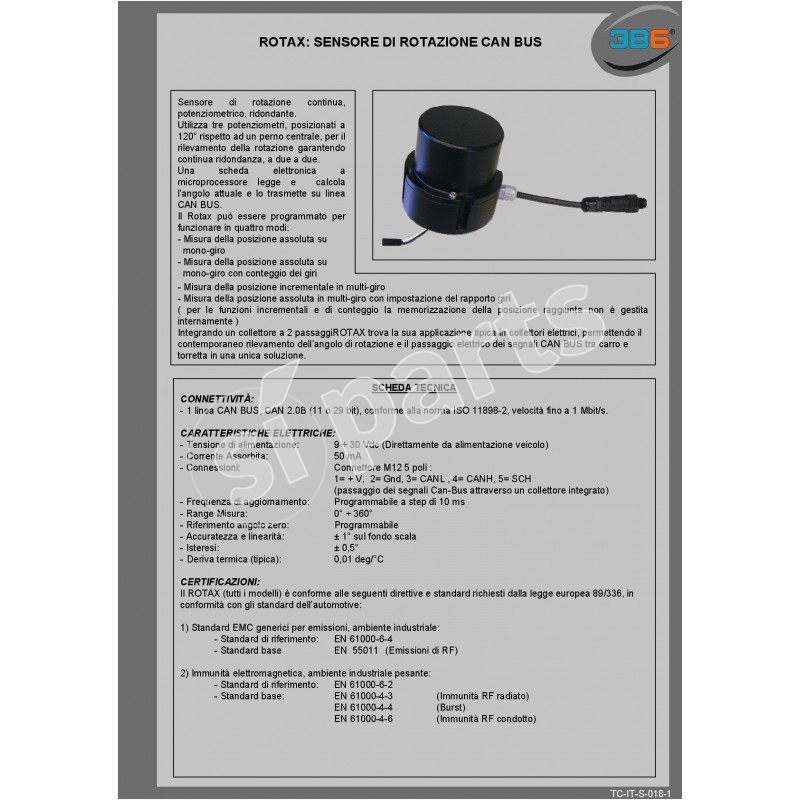

sensore di rotazione rotax ridondante
il sensore di rotazione rotax ridondante, utilizza 3 potenziometri posizionati a 120° rispetto ad un perno centrale, per il rilevamento della rotazione garantendo continua ridondanza, a due a due. una scheda elettronica a microprocessore legge e calcola l'angolo attuale e lo trasmette su linea can bus.
il sensore di rotazione rotax ridondante, utilizza 3 potenziometri posizionati a 120° rispetto ad un perno centrale, per il rilevamento della rotazione garantendo continua ridondanza, a due a due. una scheda elettronica a microprocessore legge e calcola l'angolo attuale e lo trasmette su linea can bus.
il rotax può essere programmato per funzionare in quattro modi:
-misura della posizione assoluta su mono-giro.
-misura della posizione assoluta su mono-giro con conteggio dei giri.
-misura della posizione incrementale multi-giro.
-misura della posizione assoluta in multi-giro con impostazione del rapporto giri (per le funzioni incrementali e di conteggio la memorizzazione della posizione raggiunta non è gestita internamente)
integrando un collettore a 2 passaggi rotax trova la sua applicazione tipica in collettori elettrici, permettendo il contemporaneo rilevamento dell'angolo di rotazione e il passaggio elettrico dei segnali can bus tra carro e torretta in una unica soluzione.
connettivita'
- 1 linea can bus 2.0b (11 o 29 bit), conforme alla norma iso 11898-2, velocità fino a 1 mbit/s
caratteristiche elettriche
- tensione di alimentazione: 9 - 30 vdc (direttamente da alimentazione veicolo)
- corrente assorbita: 50 ma
- connessioni: connettore m12 5 poli 1= + v, 2= gnd, 3= canh, 5=sch (passaggio dei segnali can-bus attraverso un collettore integrato)
- frequenza di aggiornamento: programmabile a step di 10 ms
- range misura: 0° - 360°
- riferimento angolo zero: programmabile
- accuratezza e linearità: +/- 1° su fondo scala
- isteresi: +/- 0,5°
- deriva termica (tipica): 0,01 deg/°c
- corrente assorbita: 50 ma
- connessioni: connettore m12 5 poli 1= + v, 2= gnd, 3= canh, 5=sch (passaggio dei segnali can-bus attraverso un collettore integrato)
- frequenza di aggiornamento: programmabile a step di 10 ms
- range misura: 0° - 360°
- riferimento angolo zero: programmabile
- accuratezza e linearità: +/- 1° su fondo scala
- isteresi: +/- 0,5°
- deriva termica (tipica): 0,01 deg/°c
certificazioni
- standard emc per emissioni, ambiente industriale: riferimento en 61000-6-4, base en 55011 (emissioni di rf)
-immunità elettromagnetica, ambientale industriale pesante: riferimento en 61000-6-2, base en 61000-4-3 en 61000-4-4 en 61000-4-6
-immunità elettromagnetica, ambientale industriale pesante: riferimento en 61000-6-2, base en 61000-4-3 en 61000-4-4 en 61000-4-6
applicazioni
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
1033944
Codice: 45.70.0200A1.01
