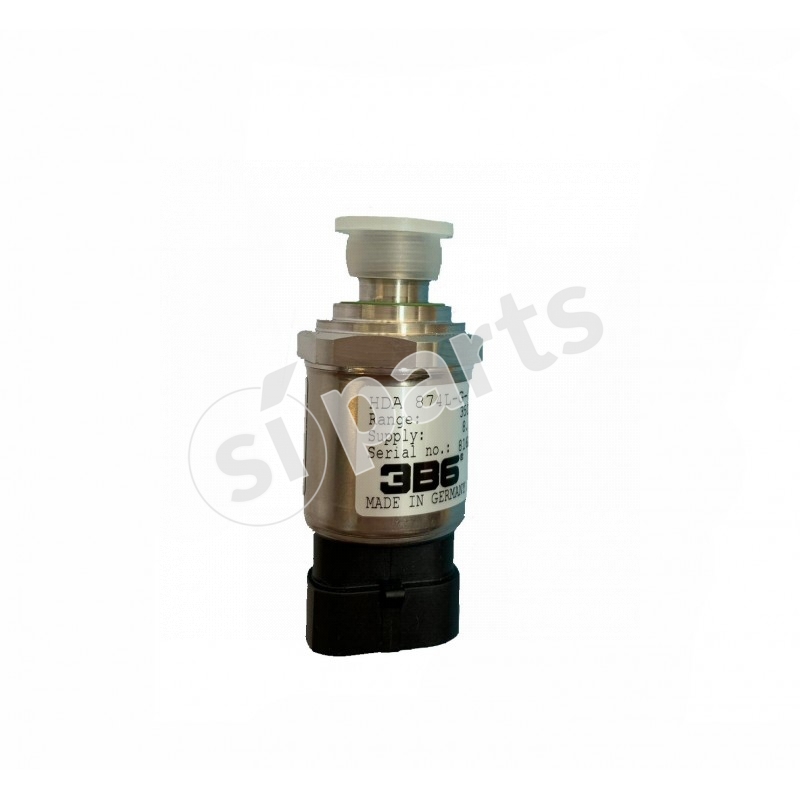

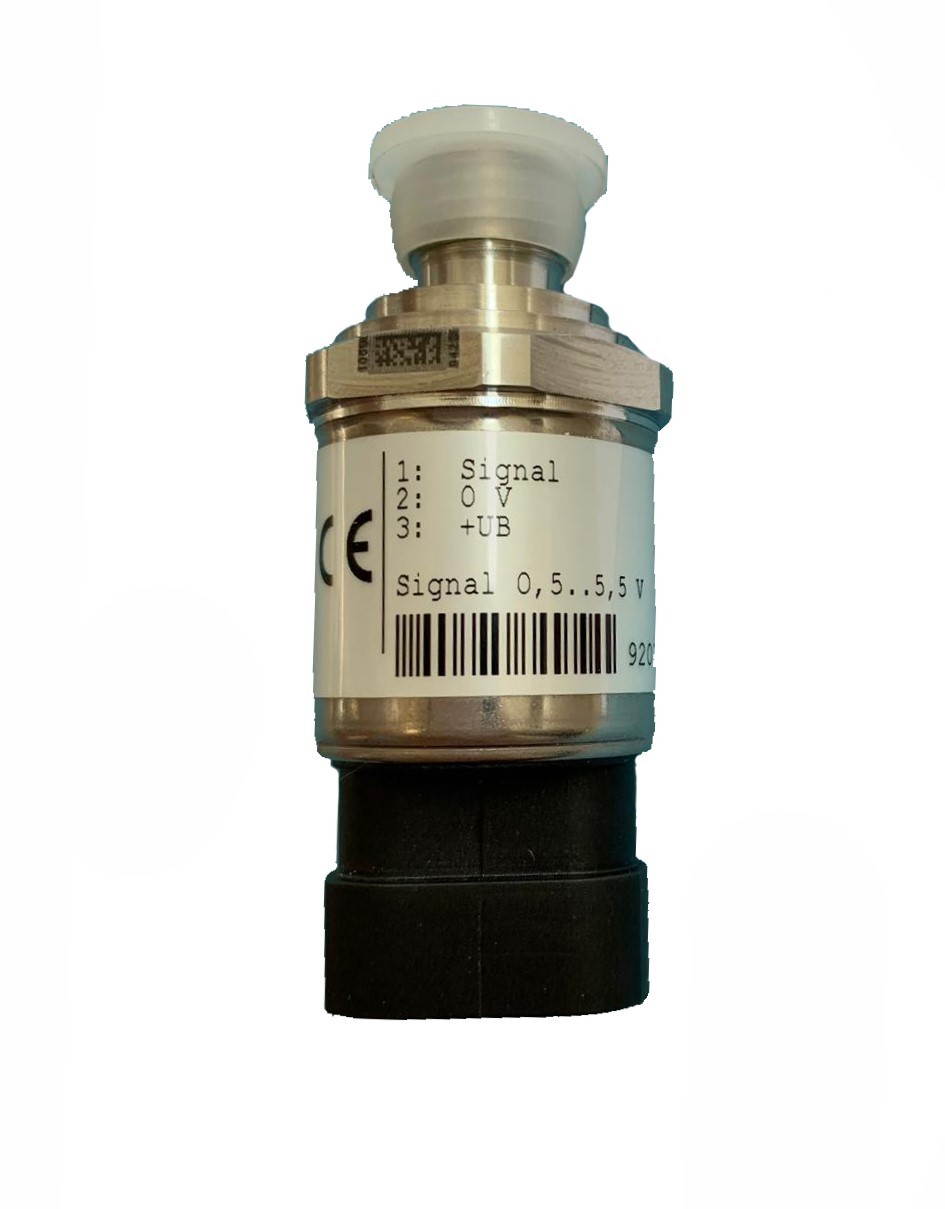

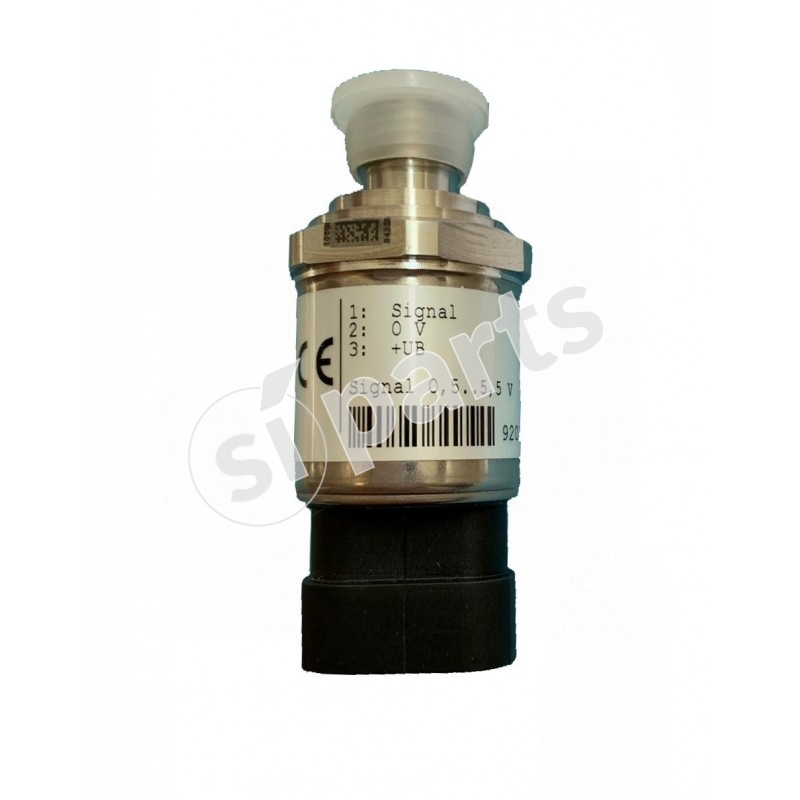

TRASDUTTORE DI PRESSIONE 350 BAR SUPERSEAL
Il trasduttore di pressione 874 è stato specificamente sviluppato per l'utilizzo in qualunque applicazione veicolare mobile. Questo trasduttore di pressione è basato su un robusto sensore di pressione a film sottile, in grado di assicurare una lunga vita al dispositivo. Inoltre tutte le parti che entrano in contatto con il fluido in pressione sono costruite in acciaio inossidabile e saldate insieme luna all'altra, per eliminare il rischio di perdite di fluido all'interno del sensore.
RANGE DI MISURA (BAR) | PRESSIONE DI SOVRACCARICO (BAR) | PRESSIONE DI ROTTURA (BAR) |
40 |
80 |
200 |
60 |
120 |
300 |
100 |
200 |
500 |
200 |
500 |
800 |
250 |
500 |
1000 |
300 |
800 |
2000 |
350 |
800 |
2000 |
400 |
800 |
2000 |
450 |
900 |
2000 |
600 |
900 |
2000 |

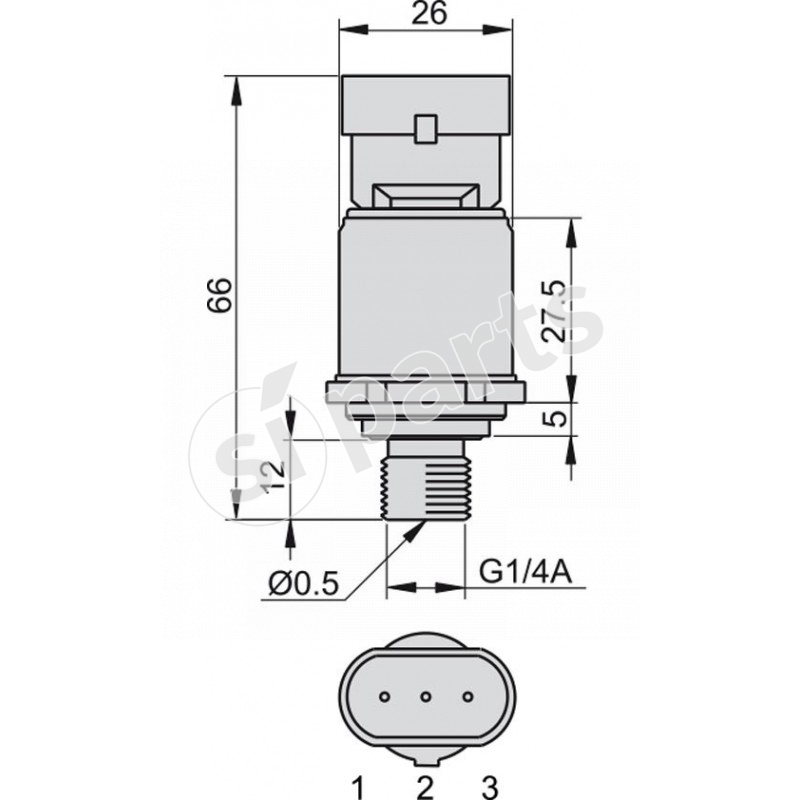

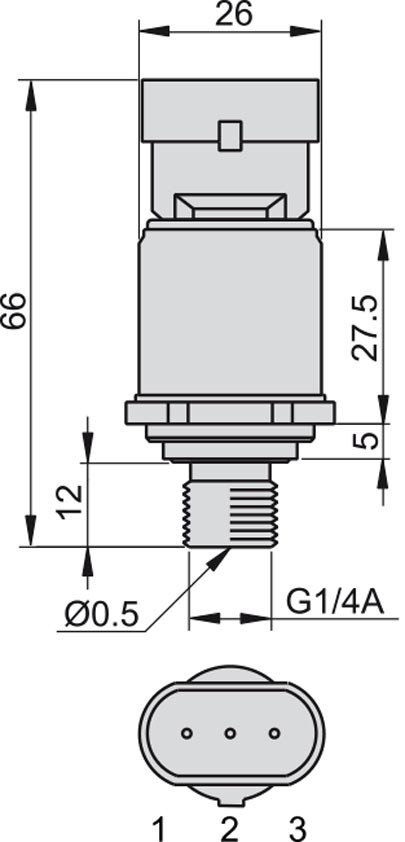

CONNESSIONE MECCANICA
G1/4A DIN 3852
TIPO CONNESSIONE
Binder series 714 M18, 3 pole
DIN43650 male, 3 pole + PE
AMP DIN72585, 3 pole
Deutsch DT04-3P 3 pole
AMP Super Seal 3 pole

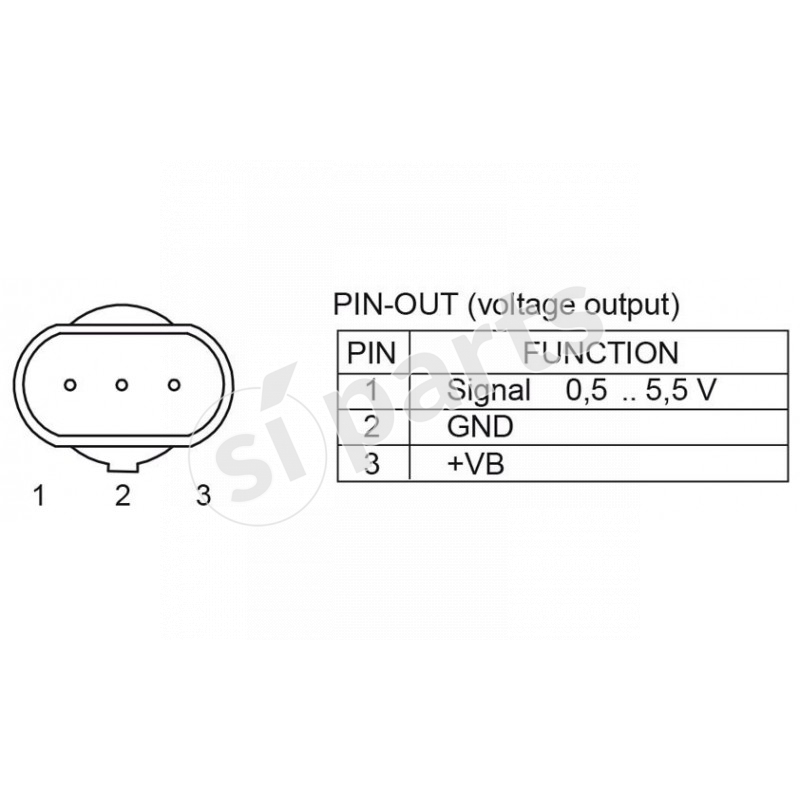

SEGNALE USCITA
ANALOGICO, TENSIONE ELETTRICA 0.5 .. 5.5 V, 3 CONDUTTORE
ACCURATEZZA SECONDO DIN16086
<= ±0.25% FS typ , <= ±0.5% FS max
ISTERESI
<= ± 0.1% FS max
TEMPO DI RISPOSTA
<=1.5 ms
TEMPERATURA D'IMPIEGO °C
-40 .. +100 °C -40 .. +212 °F
TEMPERATURA DI STOCCAGGIO
-40 .. +125 °C -40 .. +257 °F
GRADO DI PROTEZIONE SECONDO DIN40050
IP67 O IP69K DIPENDENTE DALLA CONNESIONE ELETTRICA
TENSIONE ALIMENTAZIONE V
8 .. 30 V DC
CONSUMO DI CORRENTE
25 mA
CERTIFICAZIONI
EN61000-6-1, -2, -3, -4
TEMPO MEDIO DI MANIFESTAZIONE GUASTI MTTF
> 114 years
B10D
> 10^6 cycles 0 .. 100% FS
