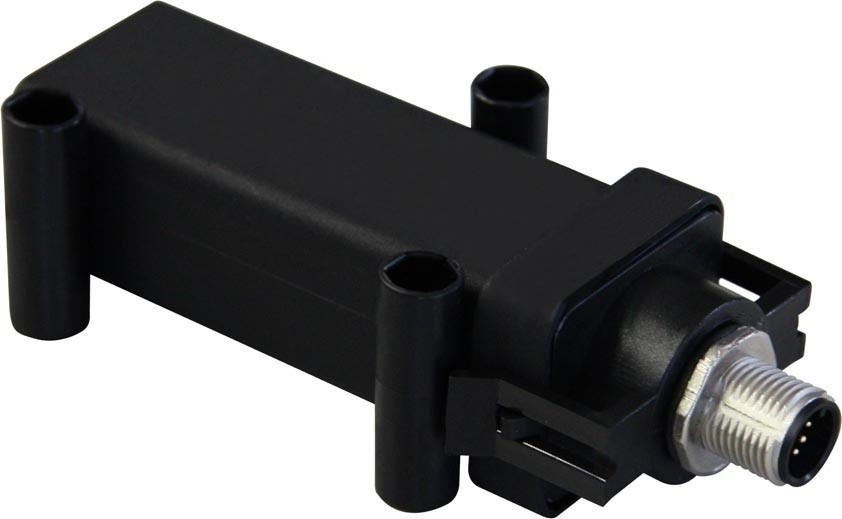

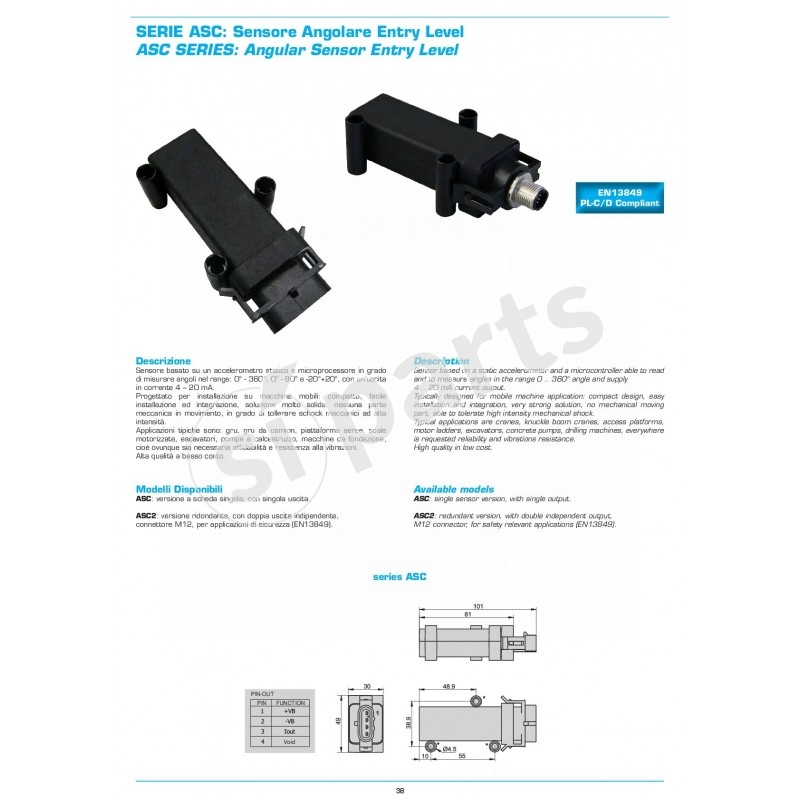

ASC SERIES: ANGULAR SENSOR ENTRY LEVEL
Description Sensore basato su un accelerometro statico e microprocessore in grado di misurare angoli nel range: 0° - 360°, 0° - 90° e -20°+20°, con unuscita in corrente 4 - 20 mA.
Progettato per installazione su macchine mobili: compatto, facile installazione ed integrazione, soluzione molto solida, nessuna parte meccanica in movimento, in grado di tollerare schock meccanici ad alta intensità.
Applicazioni tipiche sono: gru, gru da camion, piattaforme aeree, scale
motorizzate, escavatori, pompe a calcestruzzo, macchine da fondazione, cioè ovunque sia necessaria affidabilità e resistenza alla vibrazioni.
Alta qualità a basso costo.
Modelli Disponibili
ASC2: versione ridondante, con doppia uscita indipendente,
connettore M12, per applicazioni di sicurezza (EN13849).
Progettato per installazione su macchine mobili: compatto, facile installazione ed integrazione, soluzione molto solida, nessuna parte meccanica in movimento, in grado di tollerare schock meccanici ad alta intensità.
Applicazioni tipiche sono: gru, gru da camion, piattaforme aeree, scale
motorizzate, escavatori, pompe a calcestruzzo, macchine da fondazione, cioè ovunque sia necessaria affidabilità e resistenza alla vibrazioni.
Alta qualità a basso costo.
Modelli Disponibili
ASC2: versione ridondante, con doppia uscita indipendente,
connettore M12, per applicazioni di sicurezza (EN13849).

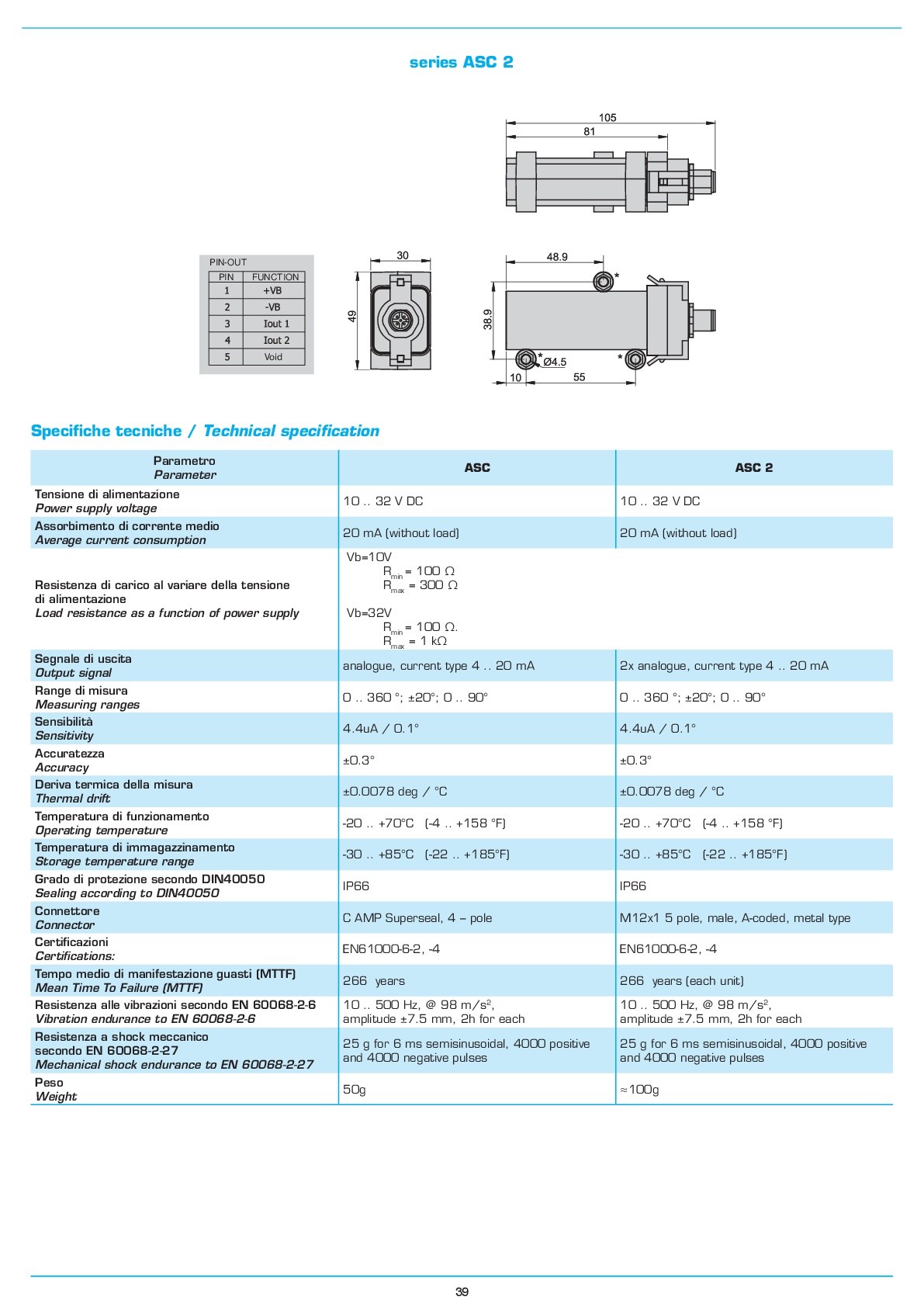

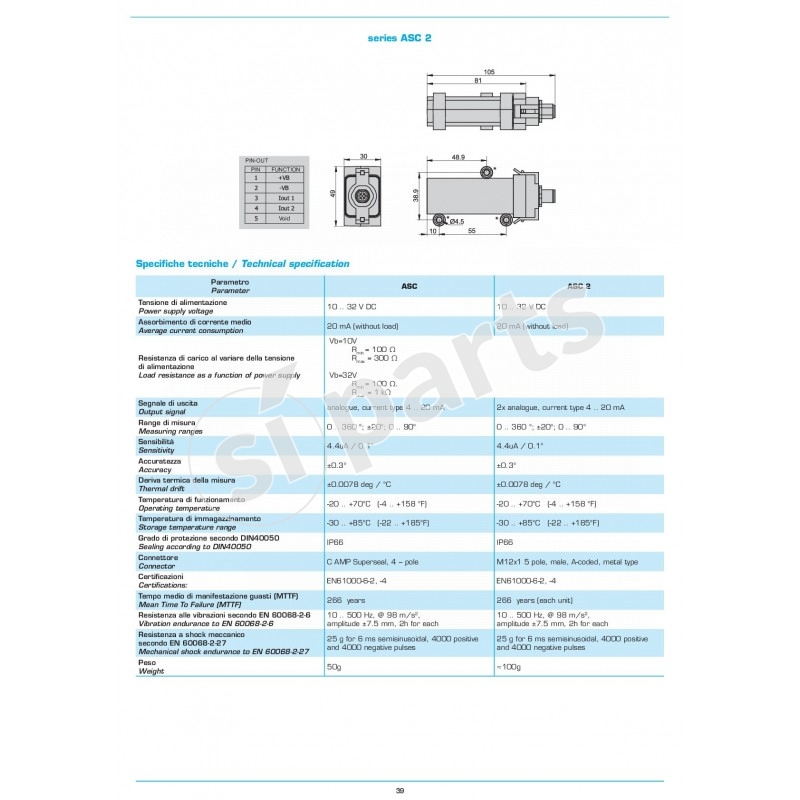

POWER SUPPLY VOLTAGE V
10 .. 32 V DC
LOAD RESISTANCE AS A FUNCTION OF POWER SUPPLY
Vb=10V Rmin = 100 Ohm
Vb=10V Rmax = 300 Ohm
Vb=32V Rmin = 100 Ohm
Vb=32V RMAX = 1kOhm
Vb=10V Rmax = 300 Ohm
Vb=32V Rmin = 100 Ohm
Vb=32V RMAX = 1kOhm
OUTPUT SIGNAL
2 x ANALOGICO, CORRENTE TYPE 4 .. 20 mA
MEASURING RANGE
0 .. 360 °; ±20°; 0 .. 90°
SENSITIVITY
4.4uA / 0.1°
THERMAL DRIFT
±0.0078 deg / °C
TEMPERATURA D'IMPIEGO °C
-20 .. +70°C -4 .. +158 °F
STORAGE TEMPERATURE
-30 .. +85°C -22 .. +185°F
SEALING ACCORDIN TO DIN40050
IP66
CERTIFICATIONS
EN61000-6-2, -4
MEAN TIME TO FAILURE MTTF
266 years
VIBRATION ENDURANCE TO EN 60068-2-6
10 .. 500 Hz, @ 98 m/s2,amplitude ±7.5 mm, 2h for each
MECHANICAL SHOCK ENDURANCE TO EN 60068-2-7
25 g for 6 ms semisinusoidal, 4000 positive and 4000 negative pulses
WEIGHT
100g

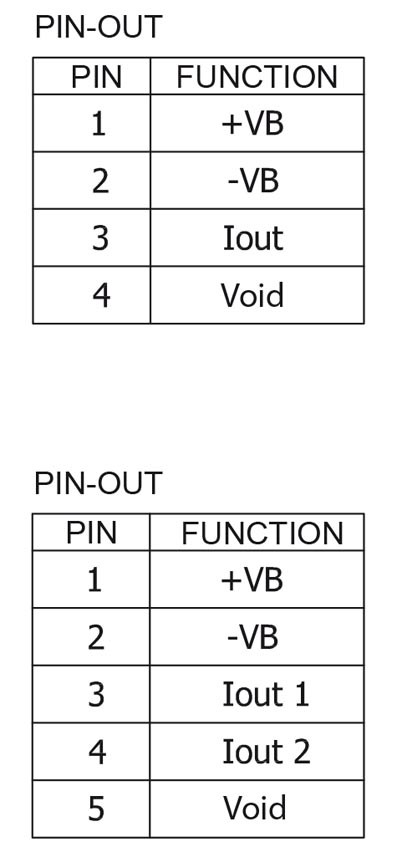

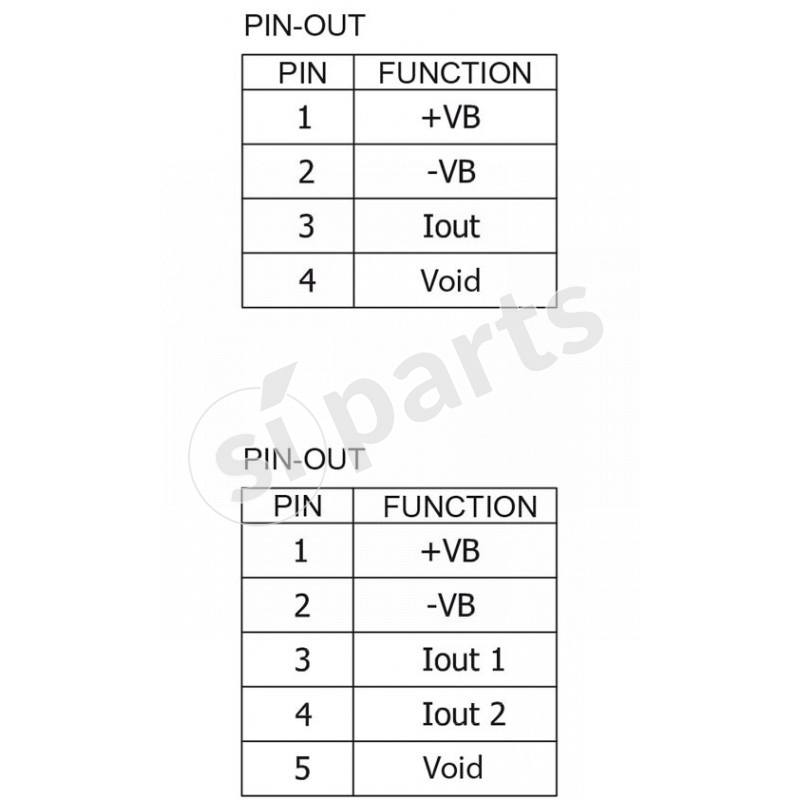

TYPE CONNECTION
M12x1 5 pole, male, A-coded, metal type
ACCURACY
±0.3°
RESOLUTION
0.1°
APPLICATIONS
Components for access platforms telescopic - cranes
Telehandlers

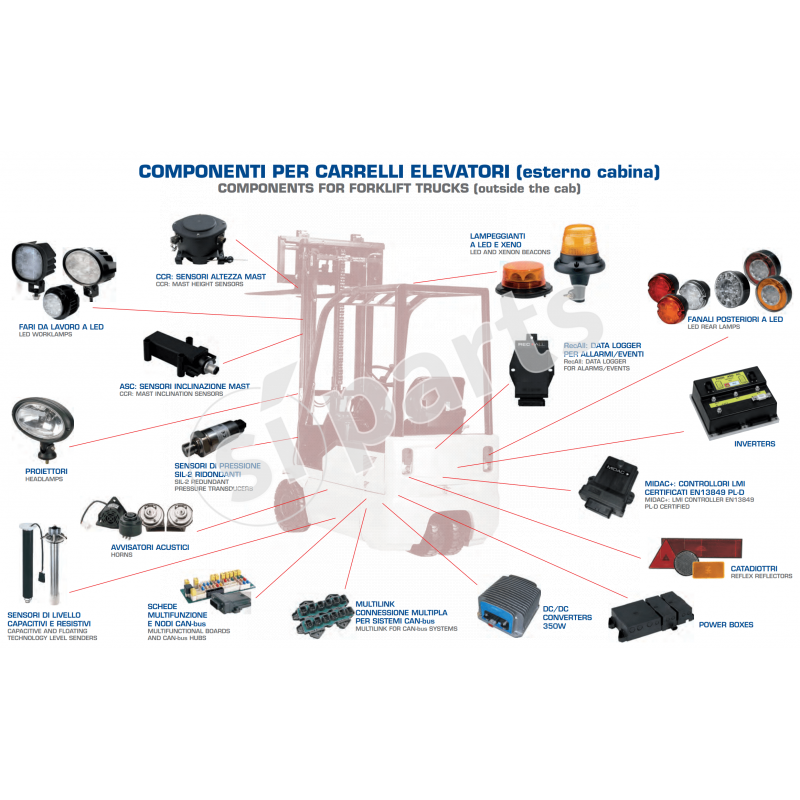

Forklift trucks
Earth moving machines
Trucks tractors - trailers
Agricultural vehicles
Combines
Mixer wagons
Fire fighting - rescue vehicles
Camper & caravan
Motorcycles - quad components
Electric vehicles - golf cart
Can-bus boat global control system
Ambulances - emergency vehicles
Defense vehicles
asc.2
Code: asc.2
