CELLA DI CARICO A TRAZIONE (SERIE ST) 5 TONNELLATE
cella di carico a trazione 5 ton
la cella di carico a trazione 5 ton per la misurazione di un carico a trazione longitudinale. tipiche applicazioni sono argani, meccanismi basculanti e bilance in genere. sono disponibili altre versioni con disegni meccanici alternativi per installazioni particolari.

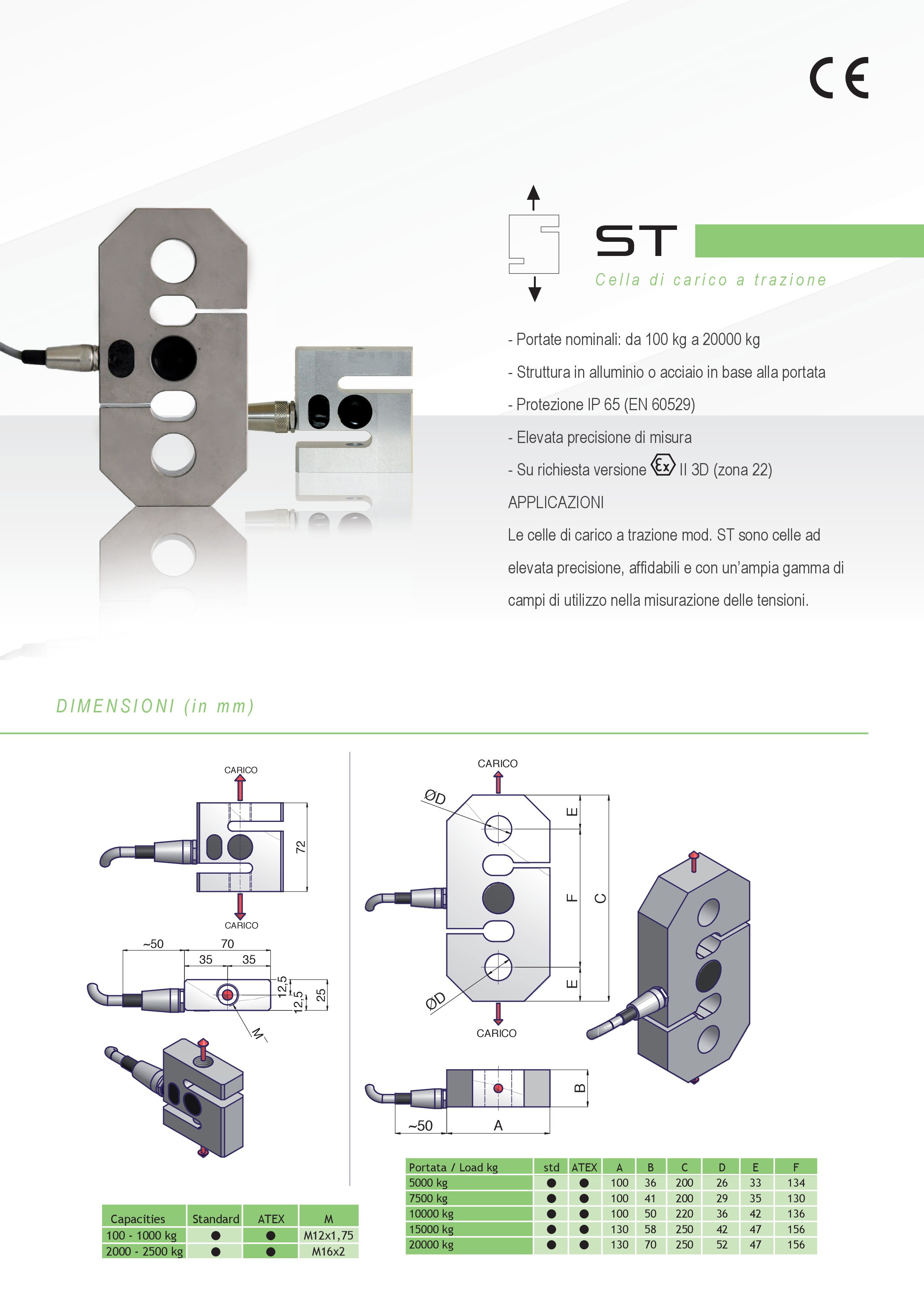

| portata (kg.) | std | atex | a | b | c | d | e | f |
|---|---|---|---|---|---|---|---|---|
| 500 | si | si | 100 | 36 | 200 | 26 | 23 | 134 |
| 7500 | si | si | 100 | 41 | 200 | 29 | 35 | 130 |
| 10000 | si | si | 100 | 50 | 220 | 36 | 42 | 136 |
| 15000 | si | si | 130 | 58 | 250 | 42 | 47 | 156 |
| 20000 | si | si | 130 | 70 | 250 | 52 | 47 | 156 |
lunghezza connessione mm
0-100

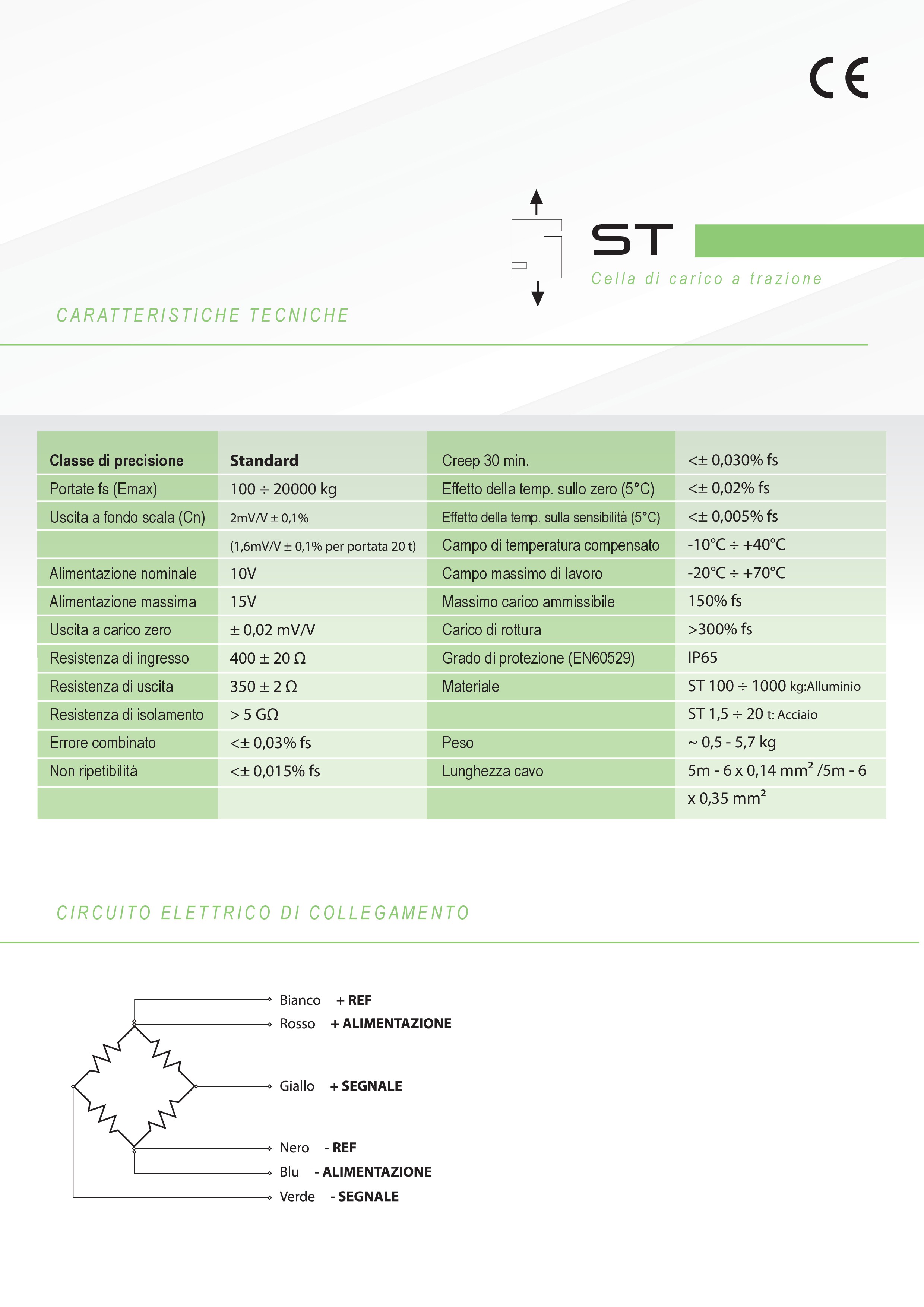

portata fs emax
100 .. 20000 kg
tensione nominale
10v
alimentazione massima v
15v
uscita a carico zero
± 0.02 mv/v
resistenza di ingresso
400 ± 20 ohm
resistenza di uscita
350 ± 2 ohm
resistenza di isolamento
> 5 g ohm
errore combinato
<± 0.03% fs
non ripetibilita'
<± 0.015% fs
creep 30 min.
<± 0.030% fs
effetto della temperatura sullo zero @ 5 °c
<± 0.02% fs
effetto della temperatura sulla sensibilita' @ 5 °c
<± 0.005% fs
campo di temperatura compensato
-10 .. +40 °c 14 .. 104°f
campo massimo di lavoro
-20 .. +70 °c -4 .. +158 °f
massimo carico ammissibile
150% fs
carico di rottura
> 300% fs
grado di protezioneen60529
ip65
peso
0,5 .. 5.7 kg
lunghezza connessione mm dettaglio
5 m - 6 x 0.14 mmq; / 5 m - 6 x 0.35 mmq
tempo medio di manifestazione guasti mttf
1093 years
