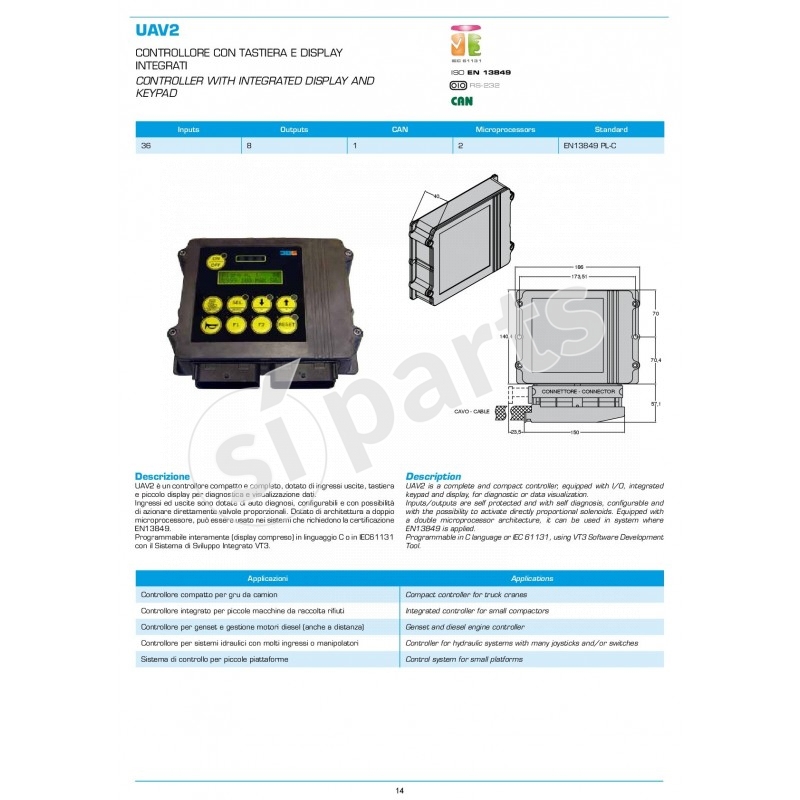

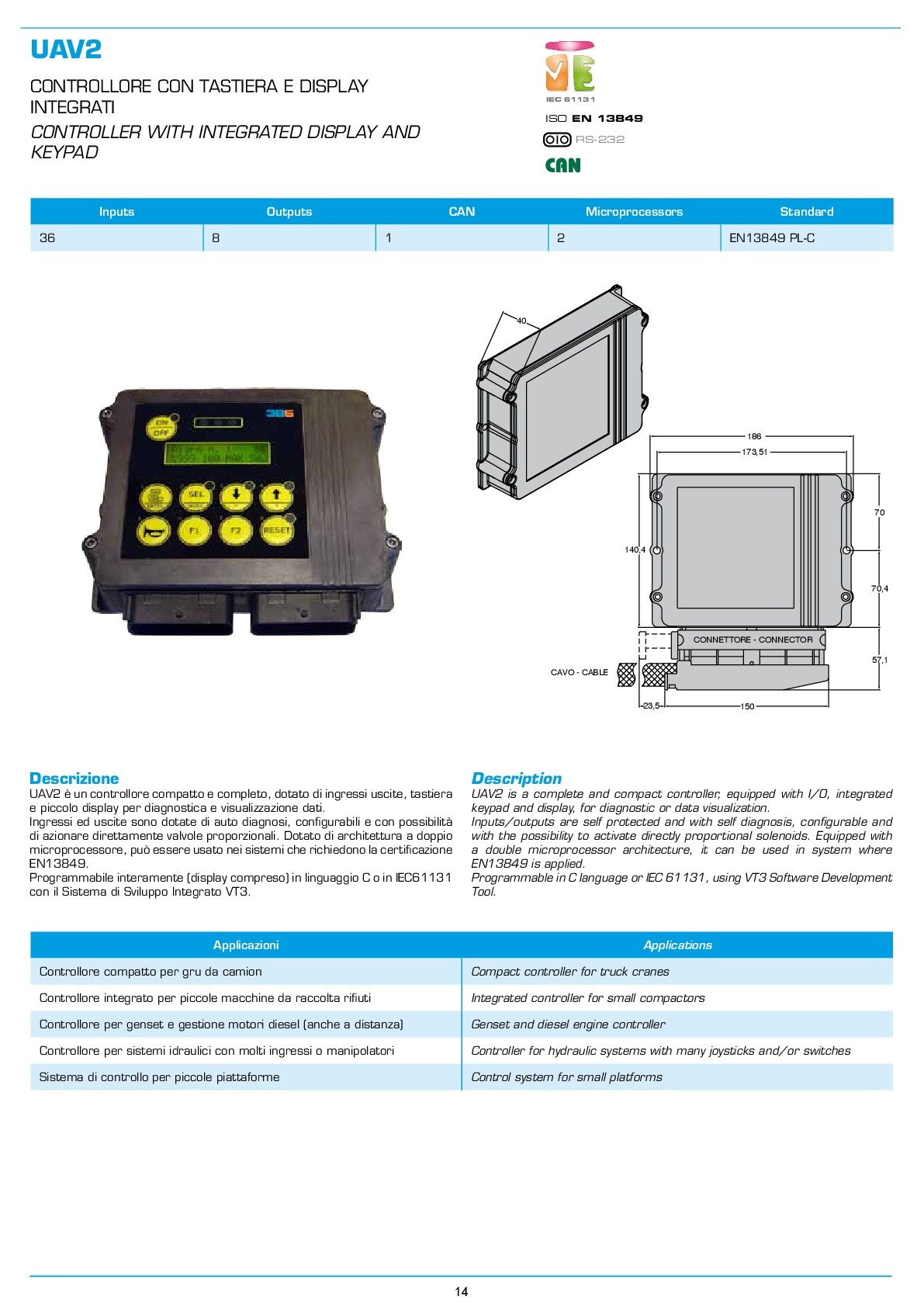

Descrizione UAV 2 è un controllore compatto e completo, dotato di ingressi uscite, tastiera e piccolo display per diagnostica e visualizzazione dati. Ingressi ed uscite sono dotate di auto diagnosi, configurabili e con possibilità di azionare direttamente valvole proporzionali. Dotato di architettura a doppio microprocessore, può essere usato nei sistemi che richiedono la certificazione EN13849.
Programmabile interamente (display compreso) in linguaggio C o in IEC61131 con il Sistema di Sviluppo Integrato VT3.
APPLICAZIONI

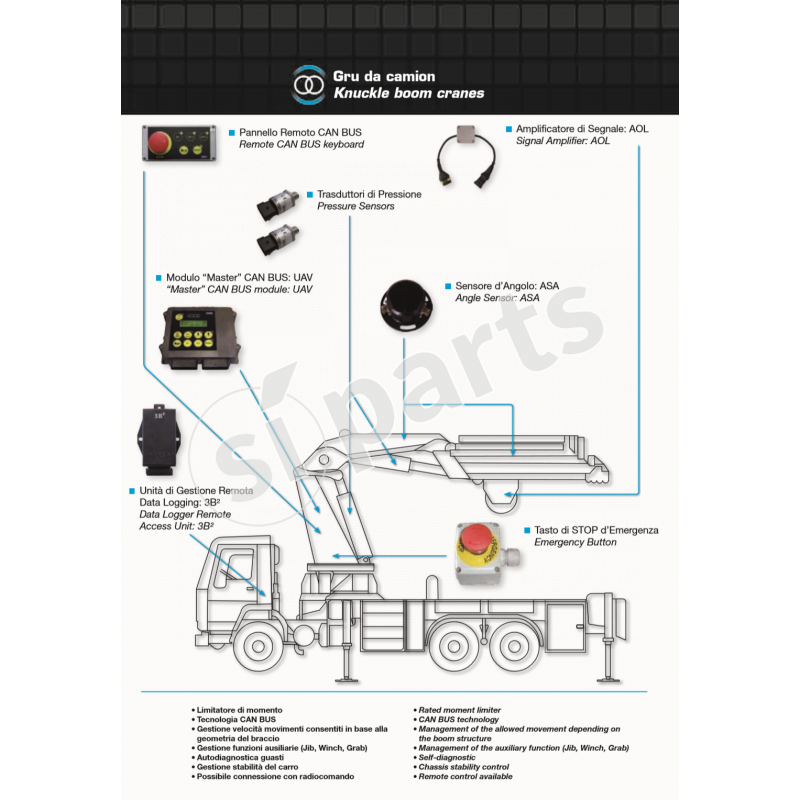

- Controllore compatto per gru da camion
- Controllore integrato per piccole macchine da raccolta rifiuti
- Controllore per genset e gestione motori diesel (anche a distanza)
- Controllore per sistemi idraulici con molti ingressi o manipolatori
- Sistema di controllo per piccole piattaforme

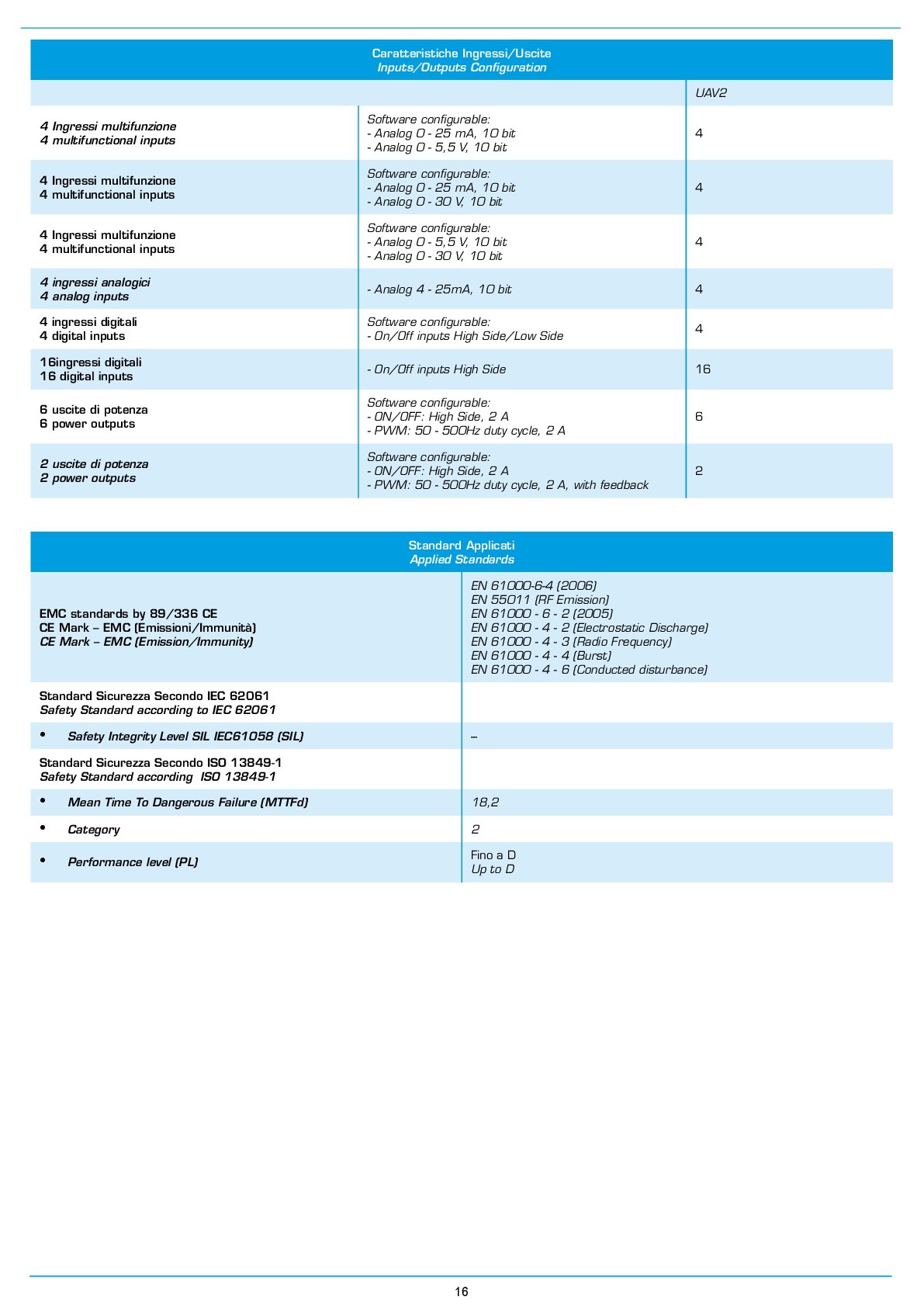

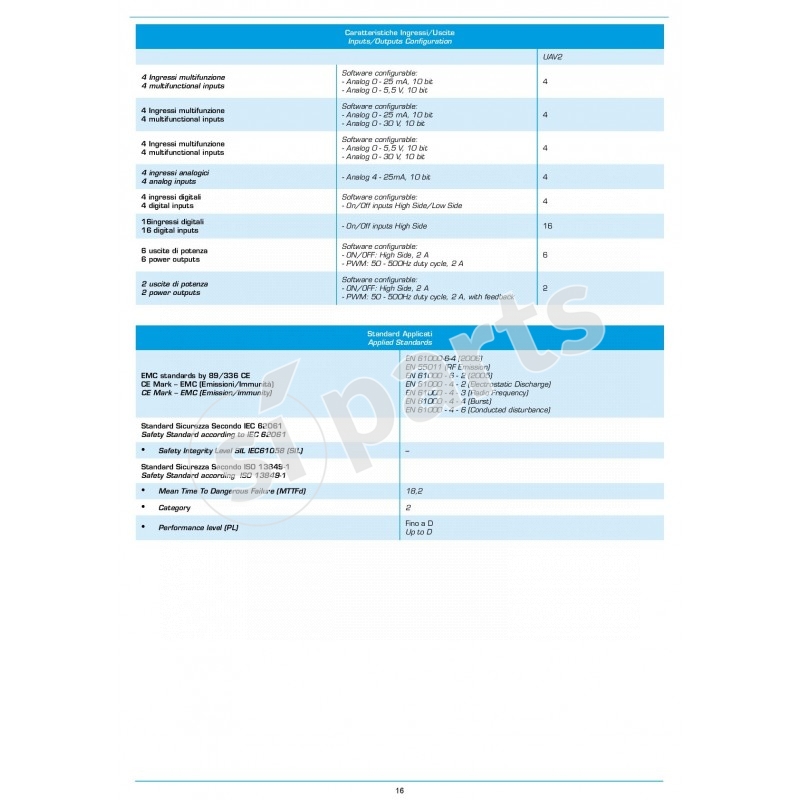

INGRESSIUSCITE | CARATTERISTICHE | NR. I/O |
---|
INGRESSI MULTIFUZIONE |
Software configurable |
4 |
|
- Analog 0 - 25 mA, 10 bit |
|
|
- Analog 0 - 5,5 V, 10 bit |
|
INGRESSI MULTIFUZIONE |
Software configurable: |
4 |
|
- Analog 0 - 25 mA, 10 bit |
|
|
- Analog 0 - 30 V, 10 bit |
|
INGRESSI MULTIFUZIONE |
Software configurable: |
4 |
|
- Analog 0 - 5,5 V, 10 bit |
|
|
- Analog 0 - 30 V, 10 bit |
|
INGRESSI ANALOGICI |
- Analog 4 - 25mA, 10 bit |
4 |
INGRESSI DIGITALI |
Software configurable: |
4 |
|
- On/Off inputs High Side/Low Side |
|
INGRESSI DIGITALI |
- On/Off inputs High Side |
16 |
USCITE DI POTENZA |
Software configurable: |
6 |
|
- ON/OFF: High Side, 2 A |
|
|
- PWM: 50 - 500Hz duty cycle, 2 A |
|
USCITE DI POTENZA |
Software configurable: |
2 |
|
- ON/OFF: High Side, 2 A |
|
|
- PWM: 50 - 500Hz duty cycle, 2 A, with feedback |
|

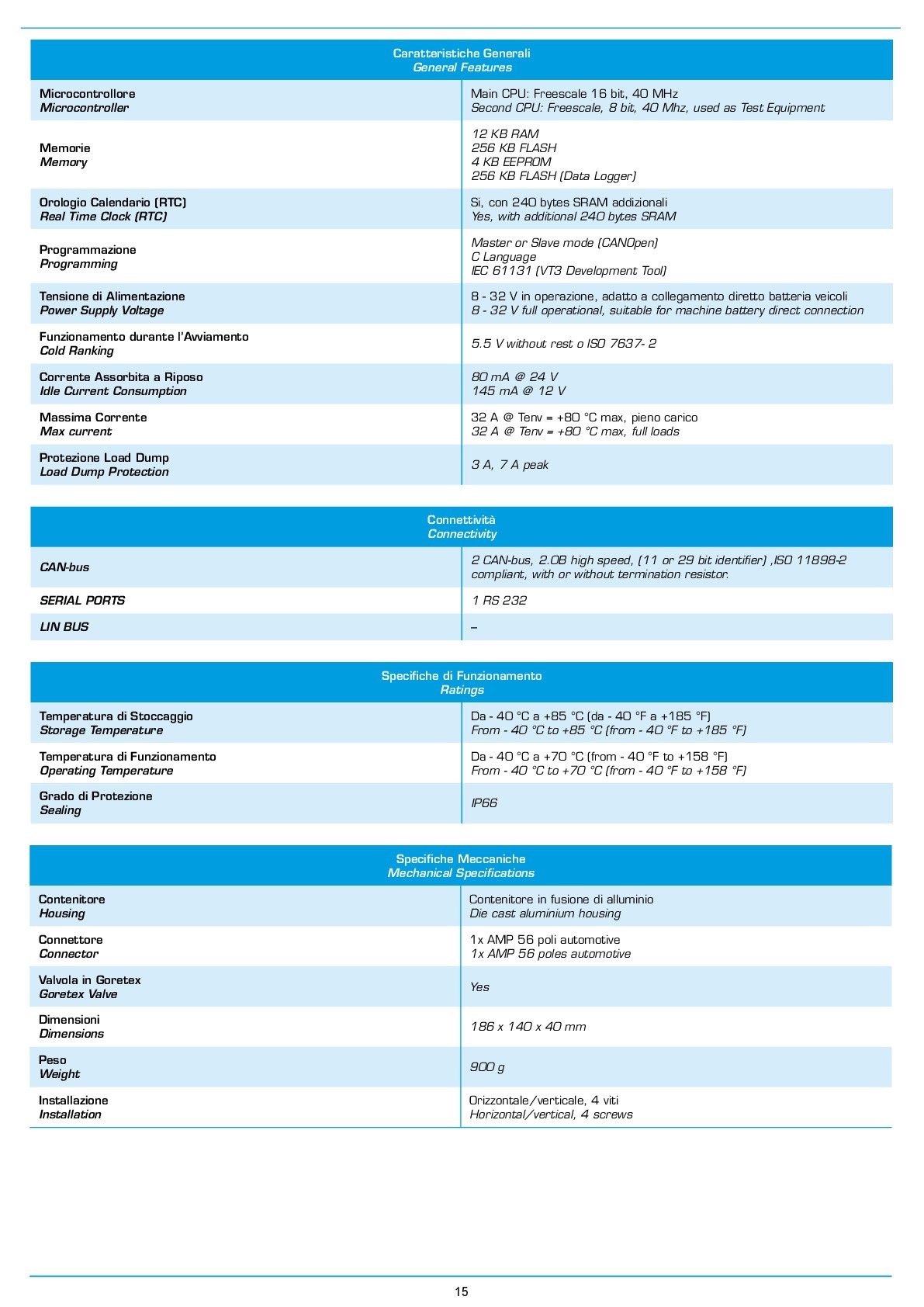

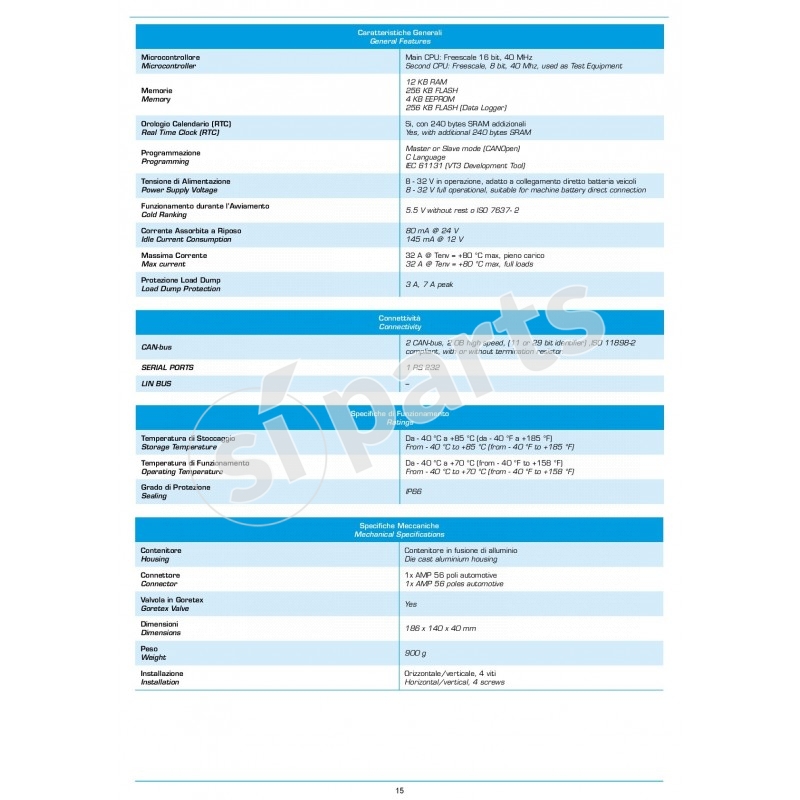

MICROCONTROLLORE MAIN CPU
Freescale 16 bit, 40 MHz
MICROCONTROLLORE SECOND CPU
Freescale, 8 bit, 40 Mhz, used as Test Equipment
MEMORIA FLASH DATA LOGGER
256 KB
OROLOGIO CALENDARIO RTC
SI, CON 240 BYTES SRAM ADDIZIONALI
MODALITA' PROGRAMMAZIONE
Master or Slave mode CANOpen
LINGUAGGIO PROGRAMMAZIONE
C Language
SOFTWARE
IEC 61131 VT3 Development Tool
TENSIONE ALIMENTAZIONE V
8 - 32V full operational, suitable for machine battery direct connection
FUNZIONAMENTO DURANTE L'AVVIAMENTO
5.5V without rest o ISO 7637- 2
CORRENTE ASSORBITA A RIPOSO
80 mA @ 24V - 145 mA @ 12V
PROTEZIONE LOAD DUMP
3 A, 7 A peak
CAN BUS
2 CAN-bus, 2.0B high speed, 11 or 29 bit identifier ,ISO 11898-2 compliant, with or without termin
TEMPERATURA DI STOCCAGGIO
From - 40 °C to +85 °C from - 40 °F to +185 °F
TEMPERATURA DI FUNZIONAMENTO
From - 40 °C to +70 °C from - 40 °F to +158 °F
GRADO DI PROTEZIONE IEC 529
IP66
CONTENITORE
CONTENITORE IN FUSIONE DI ALLUMINIO
CONNETTORE
1 x AMP 56 poli automotive
DIMENSIONI MM
186 x 140 x 40 mm
INSTALLAZIONE
ORIZZONTALE/VERTICALE, 4 VITI
EMC STANDARDS BY 89/336 CE CE MARK-EMC EMISSIONI/IMMUNITÀ
EN 61000-6-4 2006
EN 55011 RF Emission
EN 61000 - 6 - 2 2005
EN 61000 - 4 - 2 Electrostatic Discharge
EN 61000 - 4 - 3 Radio Frequency
EN 61000 - 4 - 4 Burst
EN 61000 - 4 - 6 Conducted disturbance
STANDARD SICUREZZA SECONDO ISO 13849-1 MEAN TIME TO DANGEROUS FAILURE MTTFD
18,2
STANDARD SICUREZZA SECONDO ISO 13849-1 CATEGORY
2
STANDARD SICUREZZA SECONDO ISO 13849-1 PERFORMANCE LEVEL PL
Up to D
