L'immagine del prodotto è a scopo puramente indicativo.
SMART IO-BRIDGE : CONTROLLORI MASTER/SLAVE PER MACCHINE PICCOLE
Codice: 43.32.1700A0
(0 € Tasse incluse)
Quantità
- SSL 100% sito sicuro
- Spedizioni rapide con corrieri nazionali ed internazionali

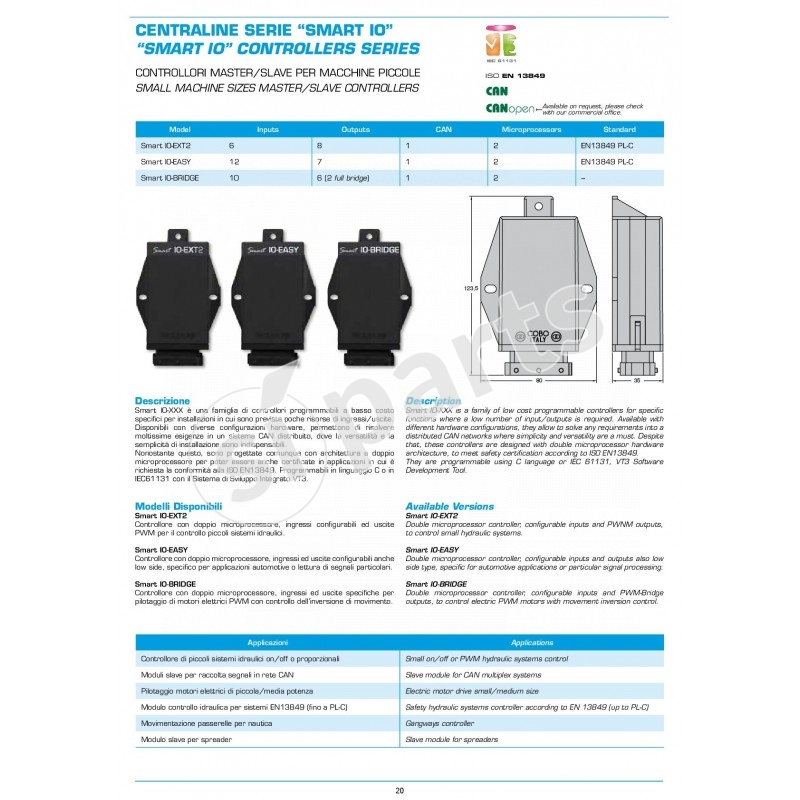

descrizione smart io-xxx è una famiglia di controllori programmabili a basso costo specifici per installazioni in cui sono previste poche risorse di ingressi/uscite. disponibili con diverse configurazioni hardware, permettono di risolvere moltissime esigenze in un sistema can distribuito, dove la versatilità e la semplicità di installazione sono indispensabili.
nonostante questo, sono progettate comunque con architettura a doppio microprocessore per poter essere anche certificate in applicazioni in cui è richiesta la conformità alla iso en13849. programmabili in linguaggio c o in iec61131 con il sistema di sviluppo integrato vt3.
modelli
- smart io-bridge
controllore con doppio microprocessore, ingressi ed uscite specifiche per pilotaggio di motori elettrici pwm con controllo dellinversione di movimento
applicazioni
- controllore di piccoli sistemi idraulici on/off o proporzionali
- moduli slave per raccolta segnali in rete can
- pilotaggio motori elettrici di piccola/media potenza
- modulo controllo idraulica per sistemi en13849 (fino a pl-c)
- movimentazione passerelle per nautica
. modulo slave per spreader
nonostante questo, sono progettate comunque con architettura a doppio microprocessore per poter essere anche certificate in applicazioni in cui è richiesta la conformità alla iso en13849. programmabili in linguaggio c o in iec61131 con il sistema di sviluppo integrato vt3.
modelli
- smart io-bridge
controllore con doppio microprocessore, ingressi ed uscite specifiche per pilotaggio di motori elettrici pwm con controllo dellinversione di movimento
applicazioni
- controllore di piccoli sistemi idraulici on/off o proporzionali
- moduli slave per raccolta segnali in rete can
- pilotaggio motori elettrici di piccola/media potenza
- modulo controllo idraulica per sistemi en13849 (fino a pl-c)
- movimentazione passerelle per nautica
. modulo slave per spreader
| ingressiuscite | caratteristiche | nr. i/o |
|---|---|---|
| ingressi multifuzione | software configurable: | 6 |
| - analog 0 - 30 v, 12 bit | ||
| - analog 0 - 5.5 v, 12 bit | ||
| - analog 0 - 25 ma, 12 bit | ||
| - digital high side | ||
| ingressi multifuzione | software configurable: | 0 |
| - analog 0 - 5.5 v, 12 bit | ||
| - variable resistance 0 - 2500 ohm | ||
| - digital high side/low side | ||
| ingressi multifuzione | software configurable: | 2 |
| - analog 0 - 30 v, 12 bit | ||
| - analog 0 - 5.5 v, 12 bit | ||
| - digital high side | ||
| ingressi multifuzione | software configurable: | 2 |
| - rpm frequency: high side/low side, 0 -12khz | ||
| - digital: high side/low side | ||
| ingressi digitali | - digital high side | 0 |
| ingressi digitali | - digital low side | 0 |
| ingressi digitali | software configurable | 0 |
| -digital high/low side | ||
| uscite di potenza | digital output with diagnostic: | 2 |
| - on/off: high side, 2 a | ||
| uscite di potenza | software configurable with diagnostic: | 2 |
| - on/off: high side, 2 a | ||
| - pwm: 50 - 500hz duty cycle, 2 a | ||
| uscite di potenza | digital output with diagnostic: | 0 |
| -on/off low side, 1 a | ||
| uscite di potenza | full bridge with diagnostic, 4 a | 2 |
| uscite ausiliarie | power supply for sensors with voltage feedback: | 1 |
| - 1 line at 5 v, 100 ma |
microcontrollore cpu
2 x freescale 8 bit, 40 mhz
memoria flash
60 kb
memoria ram
4 kb
memoria eeprom
1 kb master per memorizzazione parametri
orologio calendario rtc
no
modalita' programmazione
master or slave mode
linguaggio programmazione
c language
software
iec 61131 vt3 development tool
tensione alimentazione v
8 - 32v full operational, suitable for machine battery direct connection
funzionamento durante l'avviamento
5v without rest to iso 7637
corrente assorbita a riposo
20 ma @ 12v io-ext - 15 ma @ 24v io-ext
massima corrente per una singola uscita
4 a, 7 a peak
grado di protezione iec 529
ip65
temperatura di stoccaggio
from - 40 °c to +85 °c from - 40 °f to +185 °f
temperatura di funzionamento
from - 40 °c to +80 °c from - 40 °f to +176 °f
protezione load dump
iso 7637
contenitore
abs rinforzato pa66
connettore
1 x 24 poli automotive
valvola in goretex
no

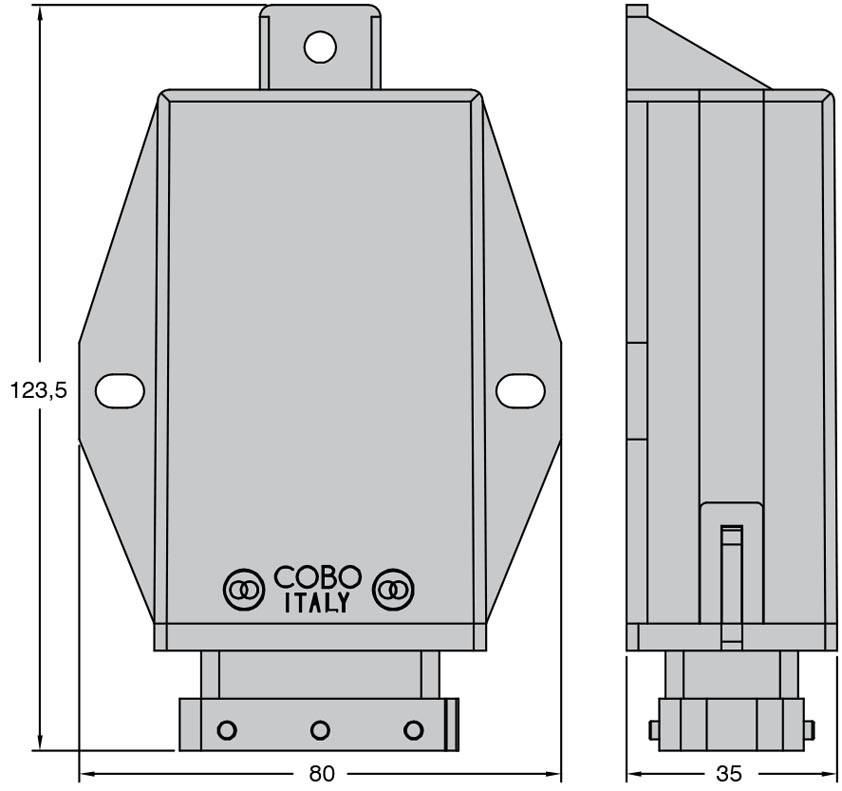

dimensioni mm
123.5 x 80 x 35 mm
peso
io-ext2: 100 g
installazione
orizzontale/verticale, 4 viti
emc standards by 89/336 ce ce mark-emc emissioni/immunità
en 61000 - 6 - 4 2006
en 55011 rf emission
en 61000 - 6 - 2 2005
en 61000 - 4 - 2 electrostatic discharge
en 61000 - 4 - 3 radio frequency
en 61000 - 4 - 4 burst
en 61000 - 4 - 6 conducted disturbance
iso 14982 [io-easy only]
en 55011 rf emission
en 61000 - 6 - 2 2005
en 61000 - 4 - 2 electrostatic discharge
en 61000 - 4 - 3 radio frequency
en 61000 - 4 - 4 burst
en 61000 - 4 - 6 conducted disturbance
iso 14982 [io-easy only]
safety integrity level sil iec61058 sil
up to 2
standard sicurezza secondo iso 13849-1 mean time to dangerous failure mttfd
53,42
standard sicurezza secondo iso 13849-1 category
2
standard sicurezza secondo iso 13849-1 performance level pl
up to d
can bus
1 can-bus, 2.0b high speed, 11 or 29 bit identifier ,iso 11898-2 compliant, only for io-ext2 with termination resistor selectable.
