CIAM- Prodotto originale

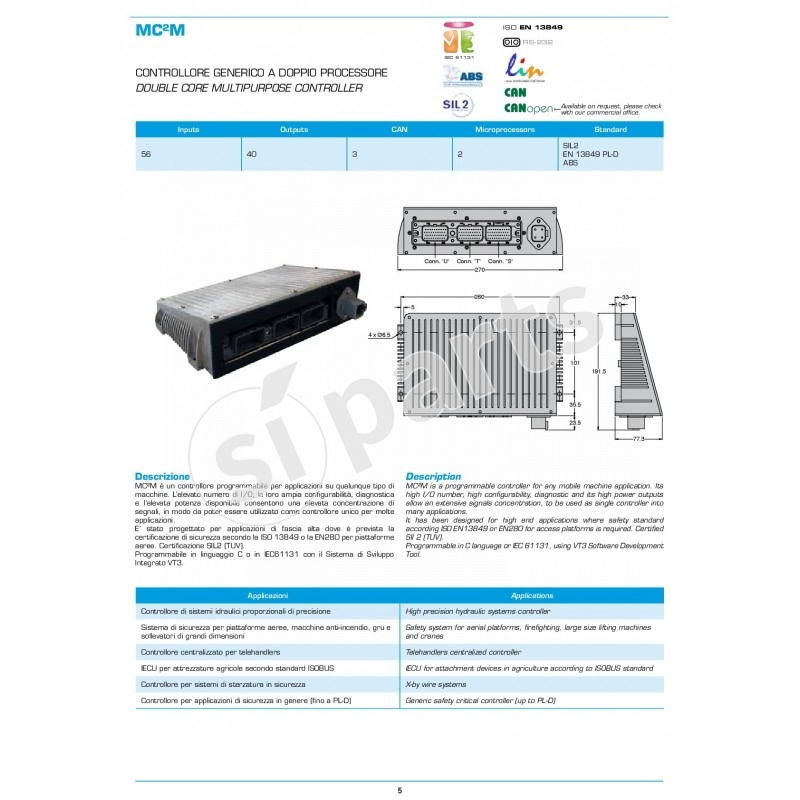

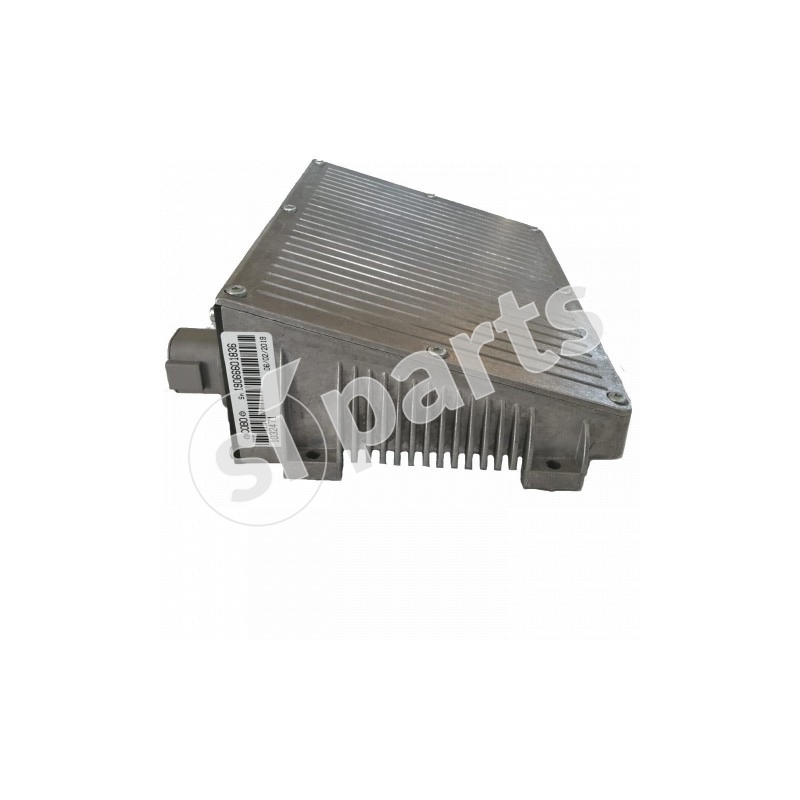

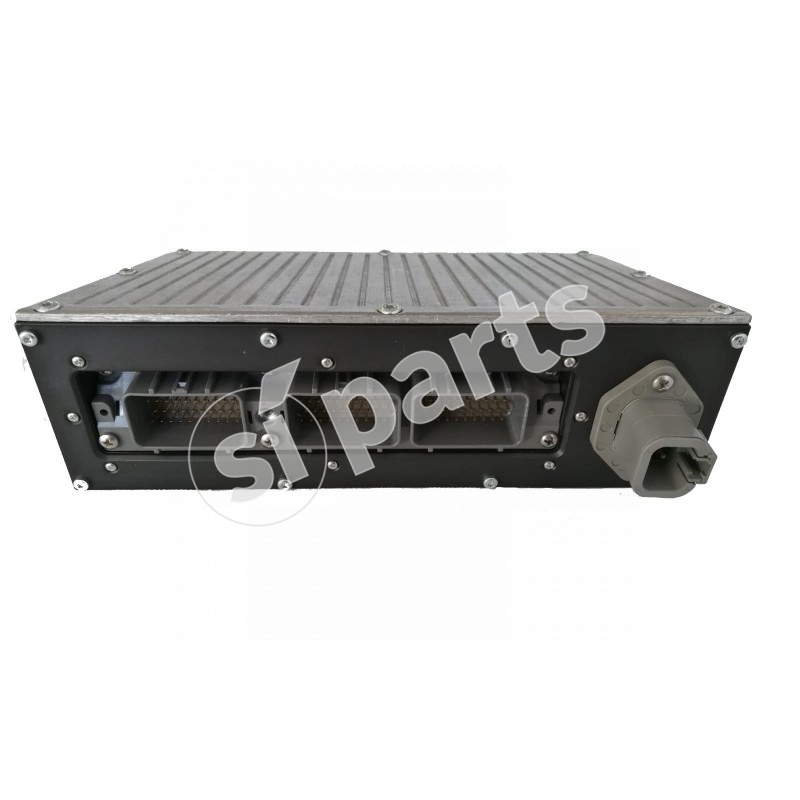

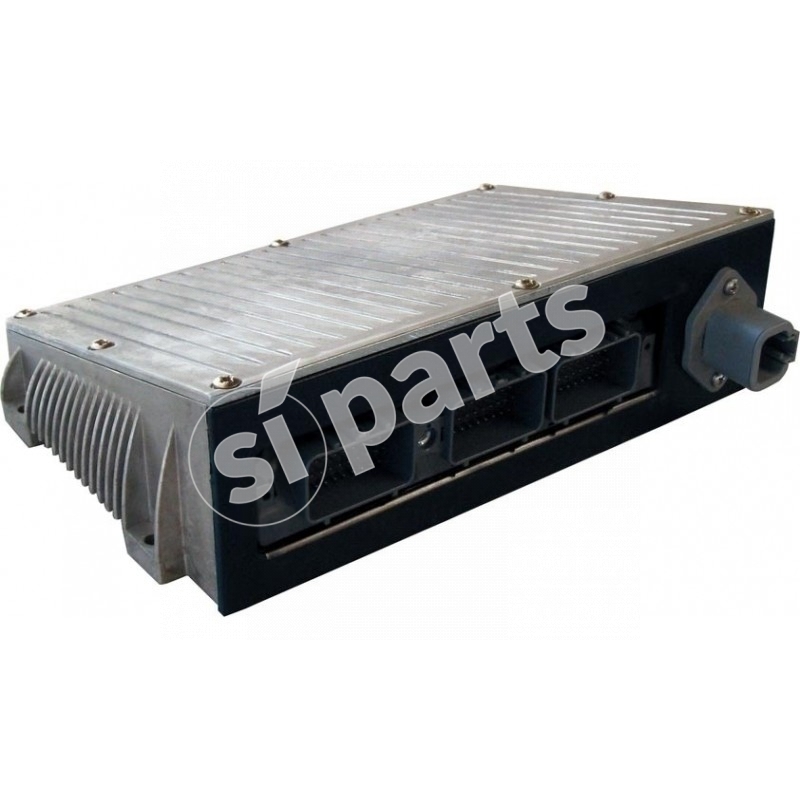

MC2M : CONTROLLORE GENERICO A DOPPIO PROCESSORE
Descrizione MC²M è un controllore programmabile per applicazioni su qualunque tipo di macchine. L'elevato numero di I/O, la loro ampia configurabilità, diagnostica e l'elevata potenza disponibile consentono una elevata concentrazione di
segnali, in modo da poter essere utilizzato come controllore unico per molte applicazioni.
E stato progettato per applicazioni di fascia alta dove è prevista la certificazione di sicurezza secondo la ISO 13849 o la EN280 per piattaforme aeree. Certificazione SIL2 (TUV).
Programmabile in linguaggio C o in IEC61131 con il Sistema di Sviluppo Integrato VT3.
APPLICAZIONI
- Controllore di sistemi idraulici proporzionali di precisione

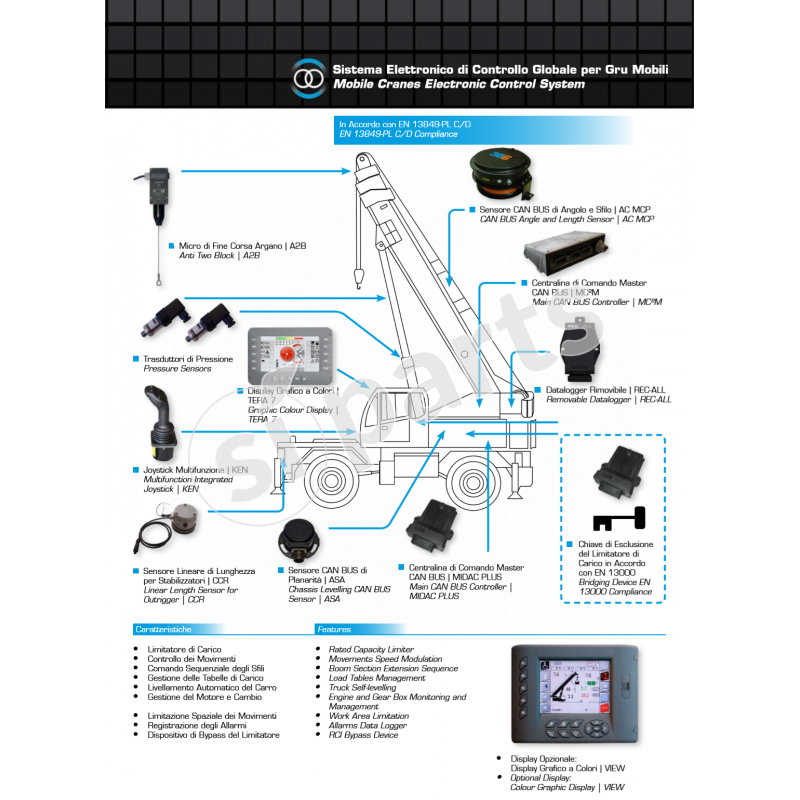

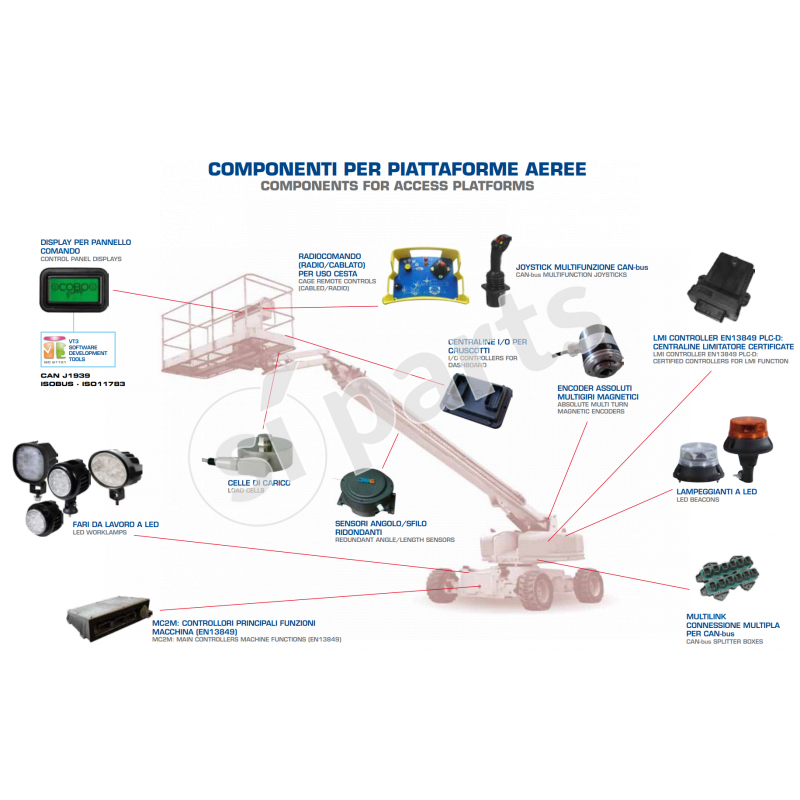

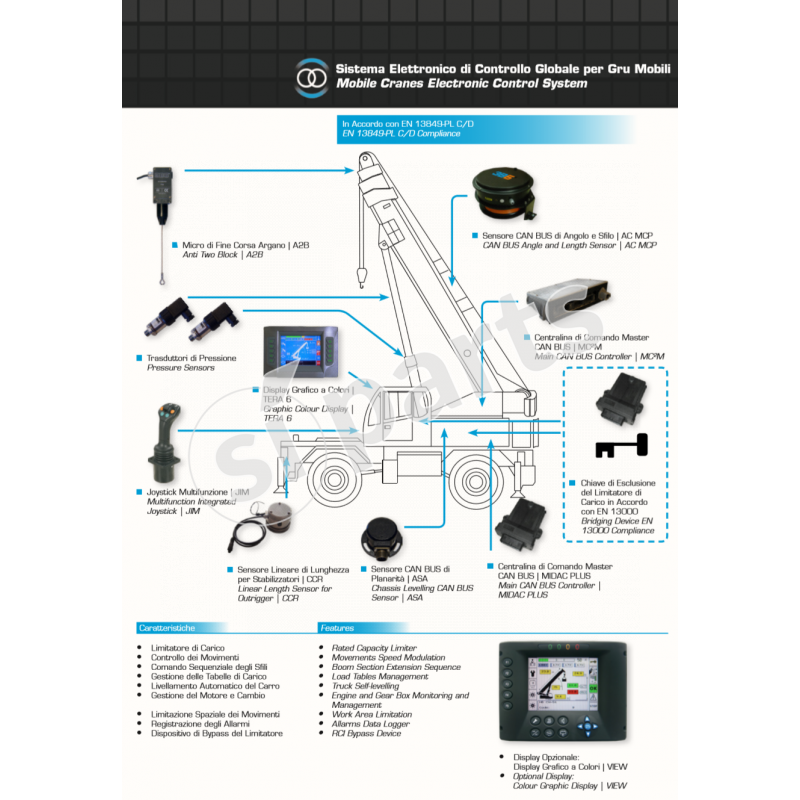

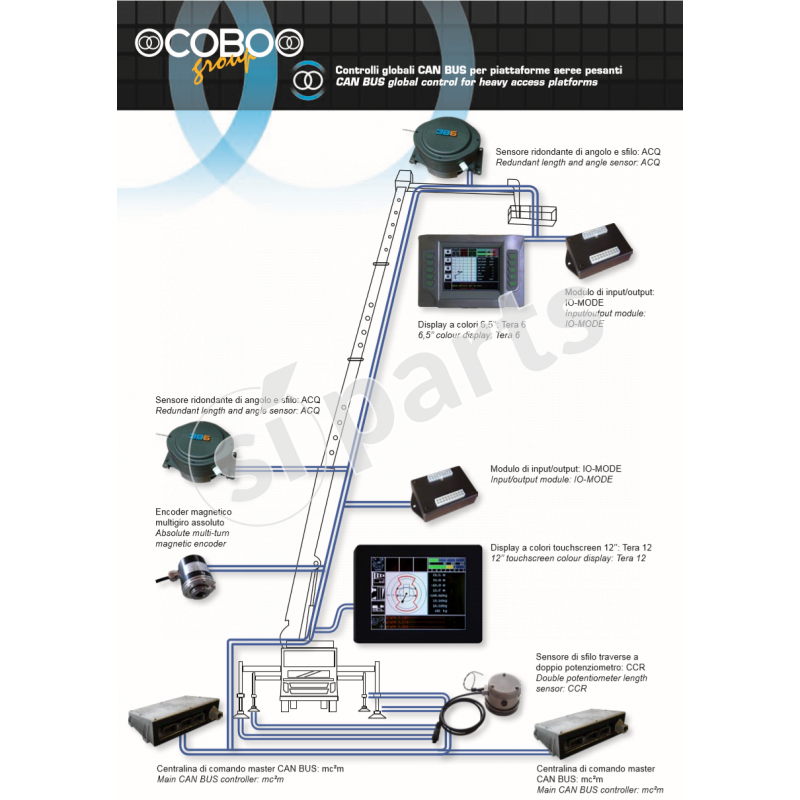

- Sistema di sicurezza per piattaforme aeree, macchine anti-incendio, gru e sollevatori di grandi dimensioni

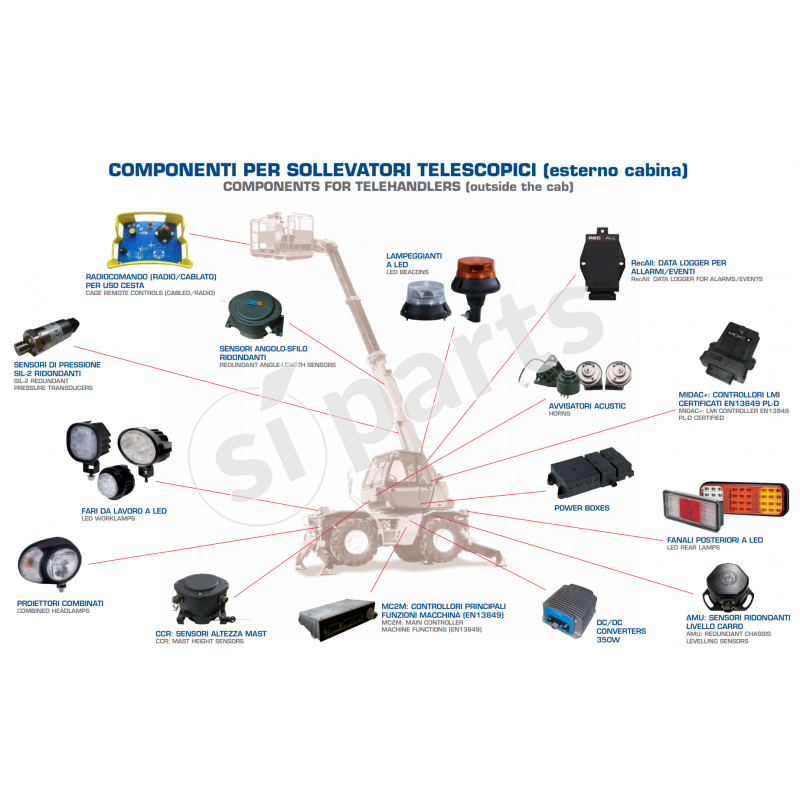

- Controllore centralizzato per telehandlers
- IECU per attrezzature agricole secondo standard ISOBUS
- Controllore per sistemi di sterzatura in sicurezza
- Controllore per applicazioni di sicurezza in genere (fino a PL-D)
segnali, in modo da poter essere utilizzato come controllore unico per molte applicazioni.
E stato progettato per applicazioni di fascia alta dove è prevista la certificazione di sicurezza secondo la ISO 13849 o la EN280 per piattaforme aeree. Certificazione SIL2 (TUV).
Programmabile in linguaggio C o in IEC61131 con il Sistema di Sviluppo Integrato VT3.
APPLICAZIONI
- Controllore di sistemi idraulici proporzionali di precisione
- Sistema di sicurezza per piattaforme aeree, macchine anti-incendio, gru e sollevatori di grandi dimensioni
- Controllore centralizzato per telehandlers
- IECU per attrezzature agricole secondo standard ISOBUS
- Controllore per sistemi di sterzatura in sicurezza
- Controllore per applicazioni di sicurezza in genere (fino a PL-D)

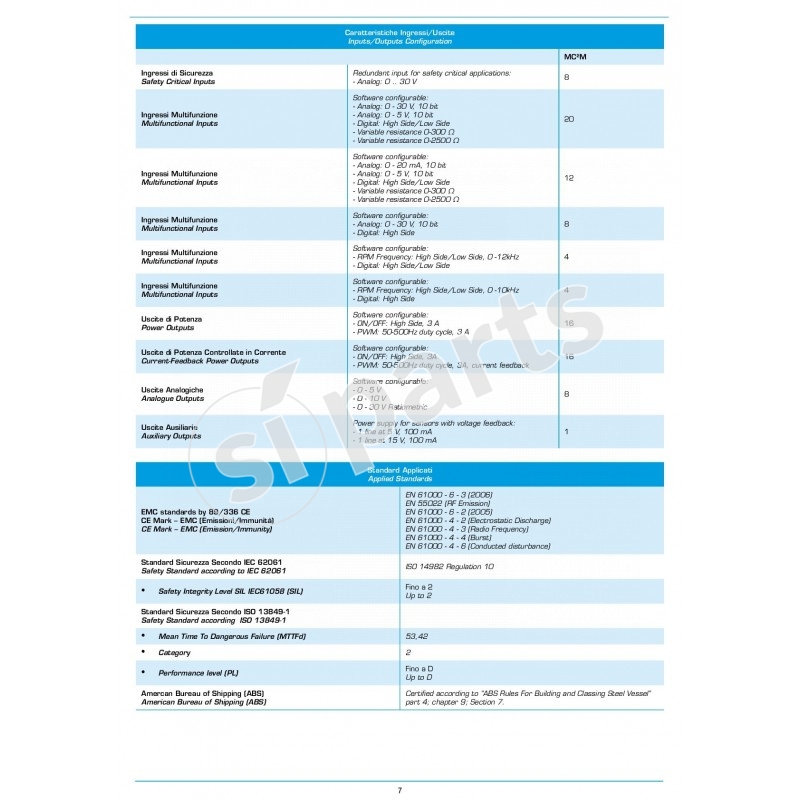

| INGRESSIUSCITE | CARATTERISTICHE | NR. I/O |
|---|---|---|
| INGRESSI DI SICUREZZA | Redundant input for safety critical applications: | 8 |
| - Analog: 0 .. 30 V | ||
| INGRESSI MULTIFUZIONE | Software configurable: | 20 |
| - Analog: 0 - 30 V, 10 bit | ||
| - Analog: 0 - 5 V, 10 bit | ||
| - Digital: High Side/Low Side | ||
| - Variable resistance 0-300 Ohm | ||
| - Variable resistance 0-2500 Ohm | ||
| INGRESSI MULTIFUZIONE | Software configurable: | 12 |
| - Analog: 0 - 20 mA, 10 bit | ||
| - Analog: 0 - 5 V, 10 bit | ||
| - Digital: High Side/Low Side | ||
| - Variable resistance 0-300 Ohm | ||
| - Variable resistance 0-2500 Ohm | ||
| INGRESSI MULTIFUZIONE | Software configurable: | 8 |
| - Analog: 0 - 30 V, 10 bit | ||
| - Digital: High Side | ||
| INGRESSI MULTIFUZIONE | Software configurable: | 4 |
| - RPM Frequency: High Side/Low Side, 0 -12kHz | ||
| - Digital: High Side/Low Side | ||
| INGRESSI MULTIFUZIONE | Software configurable: | 4 |
| - RPM Frequency: High Side/Low Side, 0 -10kHz | ||
| - Digital: High Side | ||
| USCITE DI POTENZA | Software configurable: | 16 |
| - ON/OFF: High Side, 3A | ||
| - PWM: 50-500Hz duty cycle, 3A, current feedback | ||
| USCITE DI POTENZA CONTROLLATE IN CORRENTE | Software configurable: | 16 |
| - ON/OFF: High Side, 3A | ||
| - PWM: 50-500Hz duty cycle, 3A, current feedback | ||
| USCITE ANALOGICHE | Software configurable: | 8 |
| - 0 - 5 V | ||
| - 0 - 10 V | ||
| - 0 - 30 V Ratiometric | ||
| USCITE AUSILIARIE | Power supply for sensors with voltage feedback: | 1 |
| - 1 line at 5 V, 100 mA | ||
| - 1 line at 15 V, 100 mA |

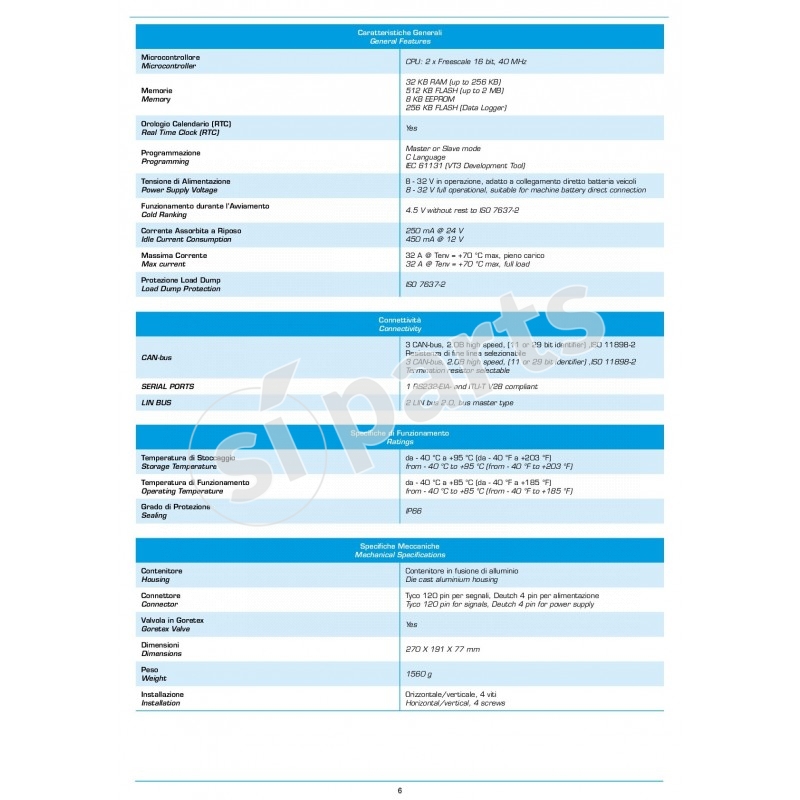

MICROCONTROLLORE CPU
2 x Freescale 16 bit, 40 MHz
MEMORIA RAM
12 KB
MEMORIA FLASH
256 KB
MEMORIA FLASH DATA LOGGER
256 KB
OROLOGIO CALENDARIO RTC
SI
TENSIONE ALIMENTAZIONE V
8 - 32V full operational, suitable for machine battery direct connection
MODALITA' PROGRAMMAZIONE
Master or Slave mode
LINGUAGGIO PROGRAMMAZIONE
C Language
SOFTWARE
IEC 61131 VT3 Development Tool
FUNZIONAMENTO DURANTE L'AVVIAMENTO
4.5V without rest to ISO 7637-2
CORRENTE ASSORBITA A RIPOSO
250 mA @ 24V - 450 mA @ 12V
PROTEZIONE LOAD DUMP
ISO 7637-2
CAN BUS
3 CAN-bus, 2.0B high speed, 11 or 29 bit identifier ,ISO 11898-2 Termination resistor selectable
SERIAL PORTS
1 RS232-EIA- and ITU-T V28 compliant
LIN BUS
2 LIN bus 2.0, bus master type
TEMPERATURA DI STOCCAGGIO
from - 40 °C to +95 °C from - 40 °F to +203 °F
TEMPERATURA DI FUNZIONAMENTO
from - 40 °C to +85 °C from - 40 °F to +185 °F
GRADO DI PROTEZIONE IEC 529
IP66
CONTENITORE
CONTENITORE IN FUSIONE DI ALLUMINIO
CONNETTORE
Tyco 120 pin per segnali, Deutch 4 pin per alimentazione
VALVOLA IN GORETEX
SI

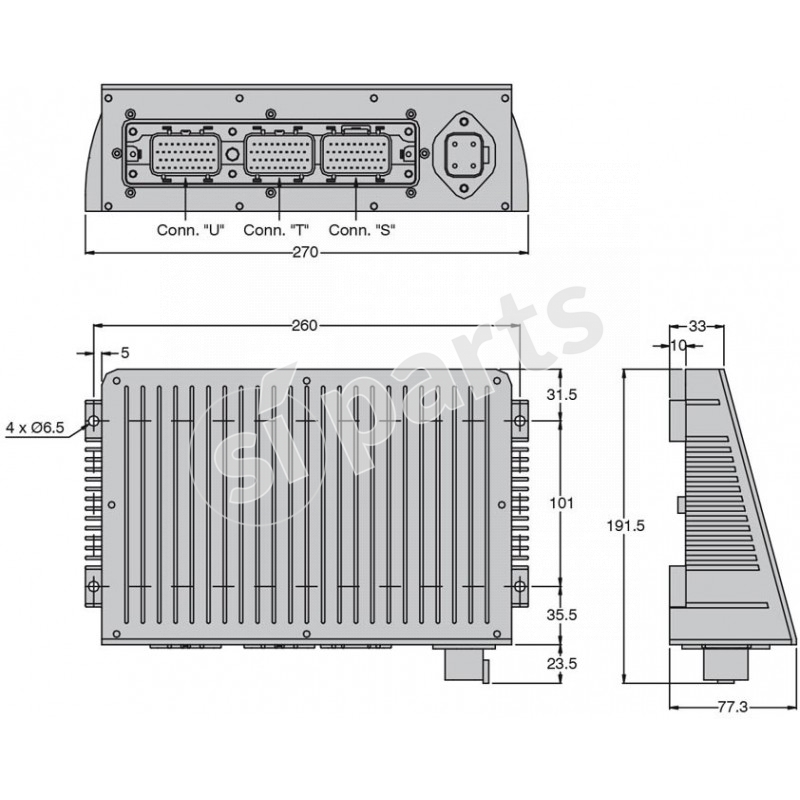

DIMENSIONI MM
270 X 191 X 77 mm
PESO
1560 g

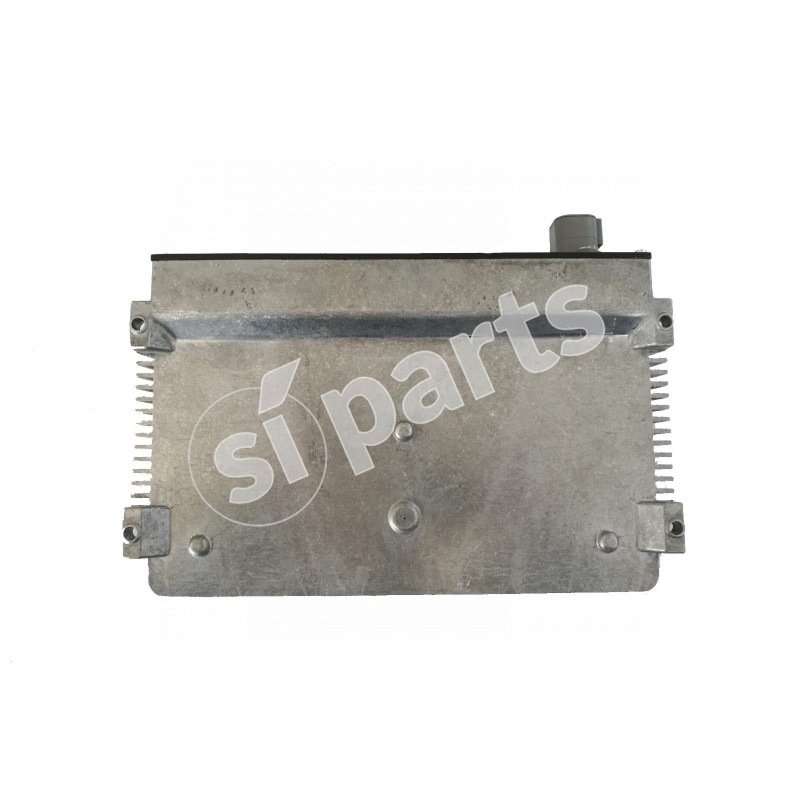

INSTALLAZIONE
ORIZZONTALE/VERTICALE, 4 VITI
EMC STANDARDS BY 89/336 CE CE MARK-EMC EMISSIONI/IMMUNITÀ
EN 61000 - 6 - 3 2006
EN 55022 RF Emission
EN 61000 - 6 - 2 2005
EN 61000 - 4 - 2 Electrostatic Discharge
EN 61000 - 4 - 3 Radio Frequency
EN 61000 - 4 - 4 Burst
EN 61000 - 4 - 6 Conducted disturbance
EN 55022 RF Emission
EN 61000 - 6 - 2 2005
EN 61000 - 4 - 2 Electrostatic Discharge
EN 61000 - 4 - 3 Radio Frequency
EN 61000 - 4 - 4 Burst
EN 61000 - 4 - 6 Conducted disturbance
STANDARD SICUREZZA SECONDO IEC 62061
ISO 14982 Regulation 10
SAFETY INTEGRITY LEVEL SIL IEC61058 SIL
Up to 2
STANDARD SICUREZZA SECONDO ISO 13849-1 MEAN TIME TO DANGEROUS FAILURE MTTFD
53,42
STANDARD SICUREZZA SECONDO ISO 13849-1 CATEGORY
2
STANDARD SICUREZZA SECONDO ISO 13849-1 PERFORMANCE LEVEL PL
Up to D
AMERCAN BUREAU OF SHIPPING ABS
Certified according to ABS Rules For Building and Classing Steel Vessel part 4; chapter 9; Section
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
1032471
Codice: 43.33.0500A0.01
