CIAM- Prodotto originale

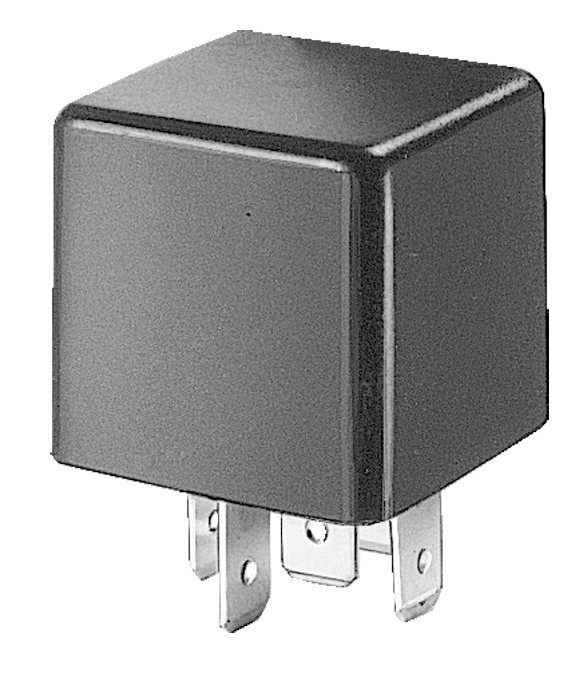

CENTRALINA ANTIRIPETIZIONE 12V II
Descrizione
FUNZIONAMENTO
Allaccensione, quando il pinT va a +12V si attiva luscita (pin53S=+12V) e si controlla il segnale
in frequenza sul pin31. Se la frequenza è superiore a 150Hz, luscita è disattivata, altrimenti
rimane attiva per un tempo massimo di 25sec. Se lingresso T torna a Open prima dei 25sec,
anche luscita va a Open. In ogni caso, qualunque sia lo stato del pinT, non è consentito un
secondo avviamento, cioè una volta che luscita è stata disattivata non può più tornare a +12V.
Solo ridando alimentazione alla centralina (pin15) si potrà rieseguire la procedura di avviamento.
Allaccensione, quando il pinT va a +12V si attiva luscita (pin53S=+12V) e si controlla il segnale
in frequenza sul pin31. Se la frequenza è superiore a 150Hz, luscita è disattivata, altrimenti
rimane attiva per un tempo massimo di 25sec. Se lingresso T torna a Open prima dei 25sec,
anche luscita va a Open. In ogni caso, qualunque sia lo stato del pinT, non è consentito un
secondo avviamento, cioè una volta che luscita è stata disattivata non può più tornare a +12V.
Solo ridando alimentazione alla centralina (pin15) si potrà rieseguire la procedura di avviamento.
TENSIONE ALIMENTAZIONE V
12V
CARICO MAX
5 A
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
1007940
Codice: 01171064.02
Codice Doc.: 01171064_$2
