CIAM- Prodotto originale

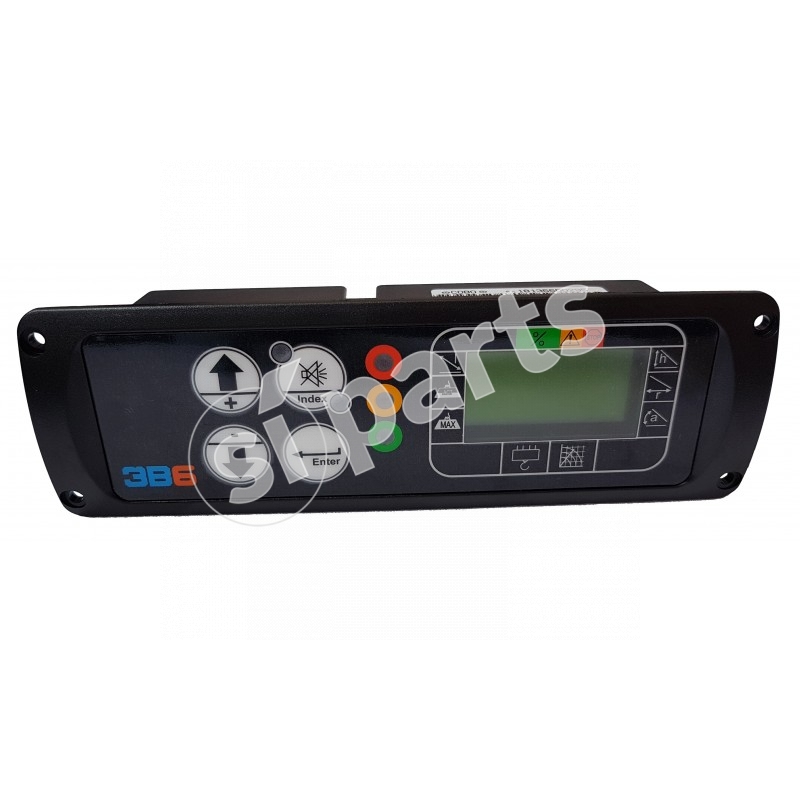

DISPLAY SLIM AD INCASTRO
APPLICAZIONI
- Limitatore di carico integrato per autogrù carrate e fuoristrada.
Il display slim è unico nella sua categoria, compatto, completo di unità centrale, display grafico LCD e risorse di I/O.
L’elevato numero di ingressi ed uscite configurabili, unitamente alla potenza del microprocessore e dalla sua capacità di memoria, permette di effettuare sofisticati controlli sulla macchina.
Il display slim è provvisto di CAN-BUS e RS232 per connettersi con reti CAN-BUS, con PC esterni e stampanti.
APPLICAZIONI
- Limitatore di carico integrato per autogrù carrate e fuoristrada.
- Controllore per sollevatori generici.
- Cruscotto per telehandlers.
- Sistemi di pesatura.
ALIMENTAZIONE:
9-30V, ASSORBIMENTO MAX CORRENTE (USCITE ATTIVATE) 10A (FUSIBILE ESTERNO NECESSARIO)

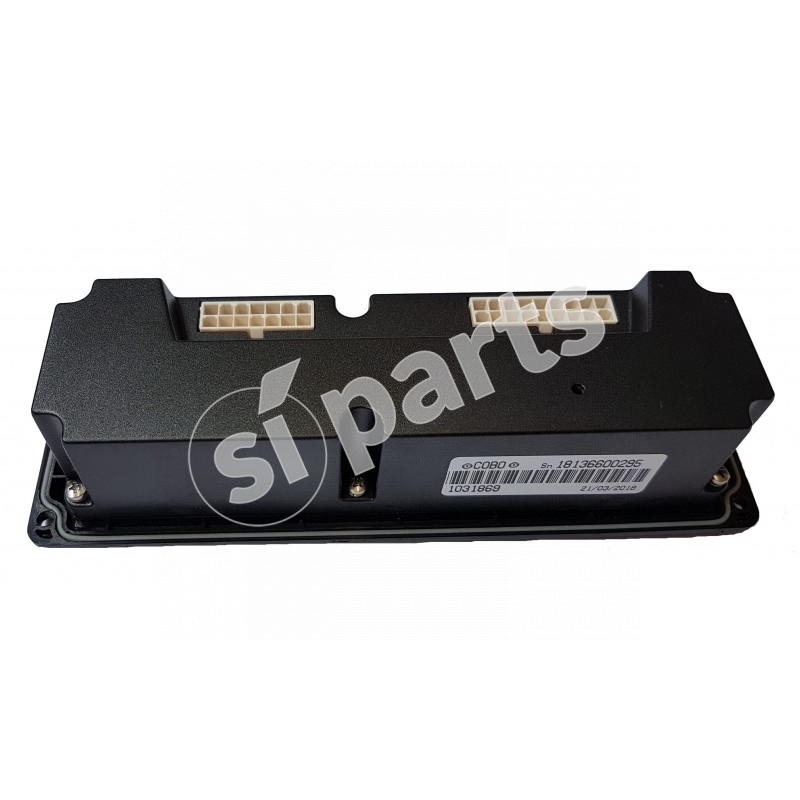

CONNETTORE:
- 1 DA 18 POLI
- 1 DA 14 POLI
- TIPO MOLEX MINIFIT
- 1 DA 14 POLI
- TIPO MOLEX MINIFIT

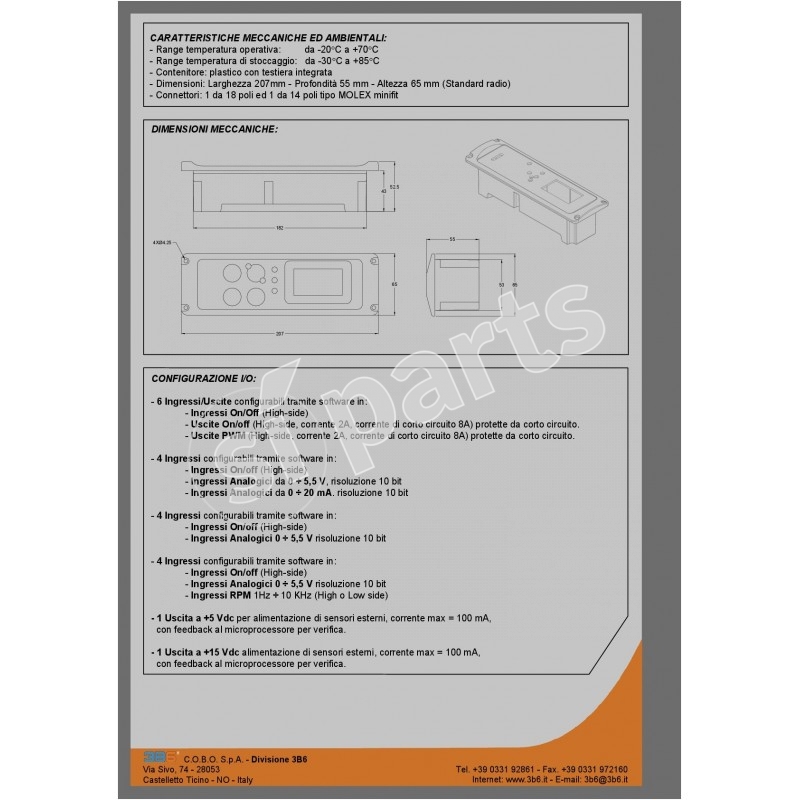

CONTENITORE:
PLASTICO CON TASTIERA INTEGRATA
TEMPERATURA DI FUNZIONAMENTO:
-20°C | +70°C (-4°F | +158°F)
TEMPERATURA DI STOCCAGGIO:
-30°C | +85°F (-22°F | +185°F)
GRADO DI PROTEZIONE:
IP65

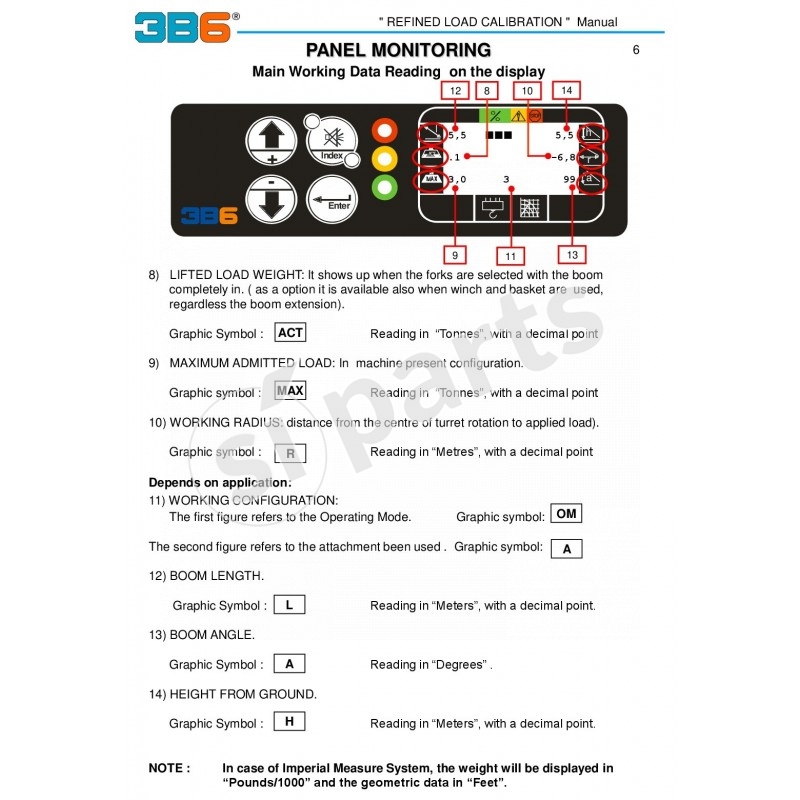

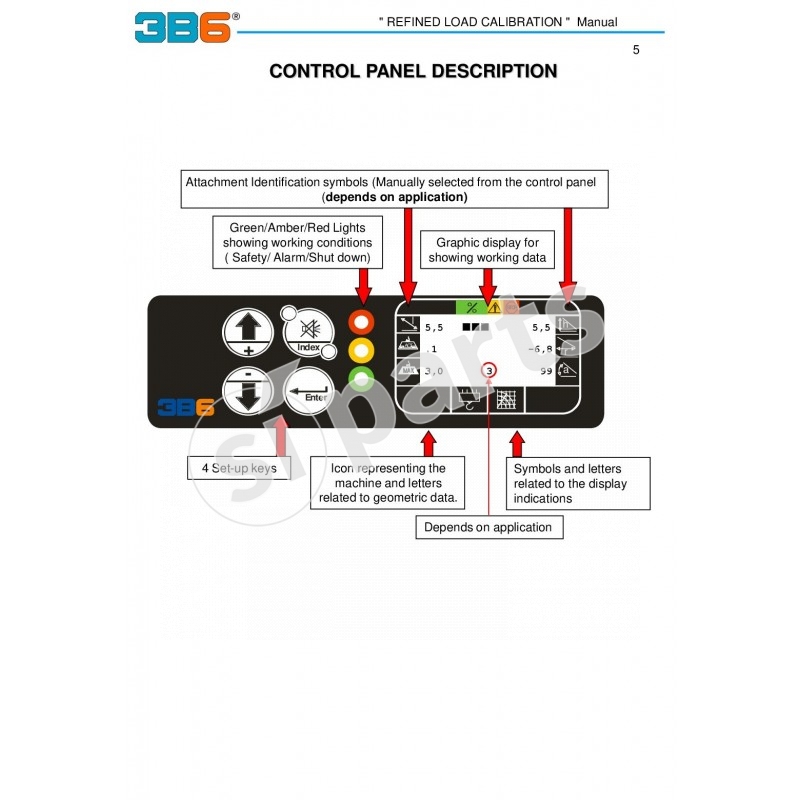

DISPLAY:
- BIANCO/NERO TRANSFLETTIVO
- ANGOLO DI VISUALE 6:00
- RETROILLUMINAZIONE A LED BIANCHI
- RISOLUZIONE 128 X 64 PIXEL
- ANGOLO DI VISUALE 6:00
- RETROILLUMINAZIONE A LED BIANCHI
- RISOLUZIONE 128 X 64 PIXEL

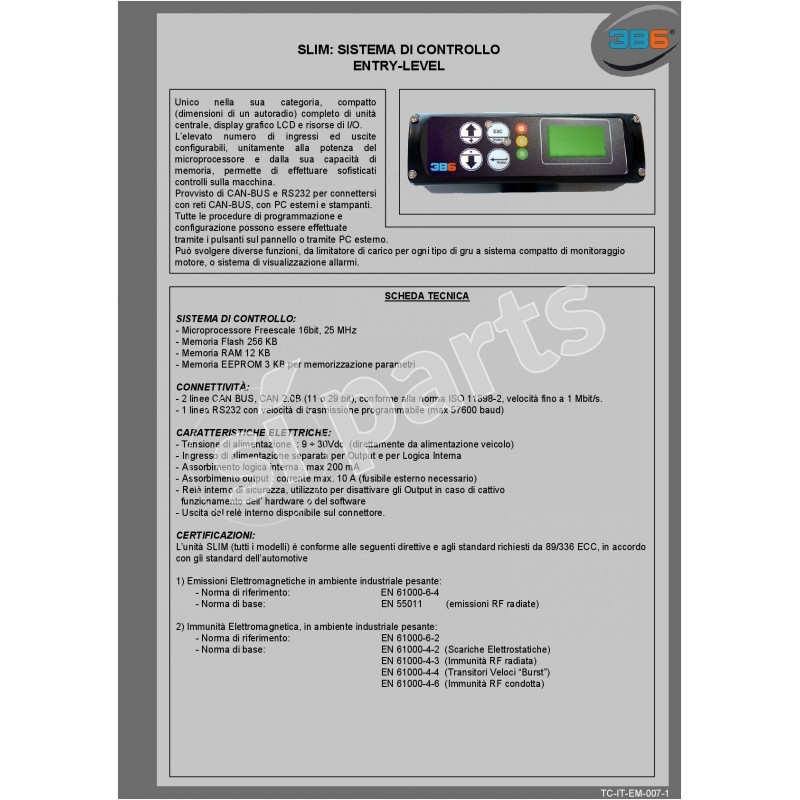

SISTEMA DI CONTROLLO:
- MICROPROCESSORE FREESCALE 16 BIT, 25 MHz
- MEMORIA FLASH 256 KB
- MEMORIA RAM 12 KB
- MEMORIA EEPROM 3 KB PER MEMORIZZAZIONE PARAMETRI
- MEMORIA FLASH 256 KB
- MEMORIA RAM 12 KB
- MEMORIA EEPROM 3 KB PER MEMORIZZAZIONE PARAMETRI
CONNETTIVITA':
- 2 LINEE CAN BUS, CAN 2.08 (11 O 29 BIT) CONFORME ALLA NORMA ISO 11898-2, VELOCITA' FINO A 1 Mbit/s
- 1 LINEA RS232 CON VELOCITA' DI TRASMISSIONE PROGRAMMABILE (MAX 57600 BAUD)
- 1 BUZZER
- 1 LINEA RS232 CON VELOCITA' DI TRASMISSIONE PROGRAMMABILE (MAX 57600 BAUD)
- 1 BUZZER
RISORSE I/O:
- 8 INGRESSI ANALOGICI / DIGITALI CONFIGURABILI
- 4 INGRESSI ANALOGICI / RPM / DIGITALI CONFIGURABILI
- 6 USCITE ON / OFF / PWM (2A a 24 V)
- 4 INGRESSI ANALOGICI / RPM / DIGITALI CONFIGURABILI
- 6 USCITE ON / OFF / PWM (2A a 24 V)
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
1031869
Codice: 43.31.2000B0.01
