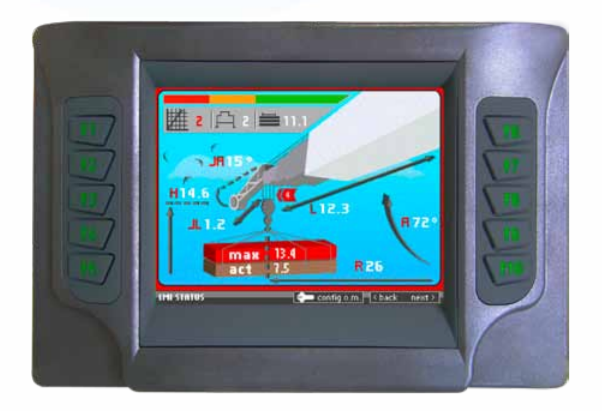

descrizione tera6 è un monitor con display vga (640x480) da 6.5” a tecnologia led, con processore arm™ a 32 bit. l’interfaccia utente è tramite tastiera integrata da 10 tasti.
- cruscotto per gru a braccio telescopico o a traliccio
- piattaforme aeree di medie dimensioni
- trattori agricoli
- spazzatrici stradali
tera6 è stato progettato per soddisfare le esigenze di resistenza ambientale tipiche delle applicazioni su macchine mobili che utilizzano una rete can-bus.
basato su sistema operativo linux, rappresenta la soluzione ideale come interfaccia uomo-macchina di fascia media. gestisce la funzione stand-by a basso consumo.
sono disponibili due ingressi video, usb, ethernet, seriali, can bus.
tera6 è programmabile attraverso vt3, tool proprietario di programmazione che unisce l’intuitiva interfaccia wysiwyg per le schermate allo standard iec61131 per la gestione delle logiche.
tera6 è predisposto sia per l’installazione a incasso che per l’installazione su supporto a snodo.
applicazioni- cruscotto per gru a braccio telescopico o a traliccio
- piattaforme aeree di medie dimensioni
- trattori agricoli
- spazzatrici stradali
- cruscotto per telehandlers rotativi
alimentazione
-9 - 30v (collegabile direttamente con l'alimentazione dei veicoli)
- corrente assorbita 1,3a @ 12v (protezione tramite fusibile interno)
- corrente assorbita 0,65a @ 24v (protezione tramite fusibile interno)
- modalità stand-by mode (a basso consumo) programmabile via software
- corrente assorbita 1,3a @ 12v (protezione tramite fusibile interno)
- corrente assorbita 0,65a @ 24v (protezione tramite fusibile interno)
- modalità stand-by mode (a basso consumo) programmabile via software
contenitore
- pa6
temperatura di funzionamento
- 20°c ÷ + 70°c ( - 4°f ÷ + 158°f)
temperatura di stoccaggio
- 35°c ÷ + 85°c ( - 31°f ÷ + 185°f)
grado di protezione
- ip65
display
- display tft a 6.5” standard vga, 262k colori
- risoluzione: 640 x 480 pixel; dot pitch 0,204mm
- risoluzione 800 x 480 pixel
- area visiva: 130,56 x 97,92 mm
- contrasto: 250:1
- luminosità: 350 cdm
- angolo di visualizzazione: orizzontale: 70°, verticale zona superiore: 40°, verticale zona inferiore: 70°
- retroilluminazione: lampada fluorescente (ccfl) con inverter separato
- risoluzione: 640 x 480 pixel; dot pitch 0,204mm
- risoluzione 800 x 480 pixel
- area visiva: 130,56 x 97,92 mm
- contrasto: 250:1
- luminosità: 350 cdm
- angolo di visualizzazione: orizzontale: 70°, verticale zona superiore: 40°, verticale zona inferiore: 70°
- retroilluminazione: lampada fluorescente (ccfl) con inverter separato

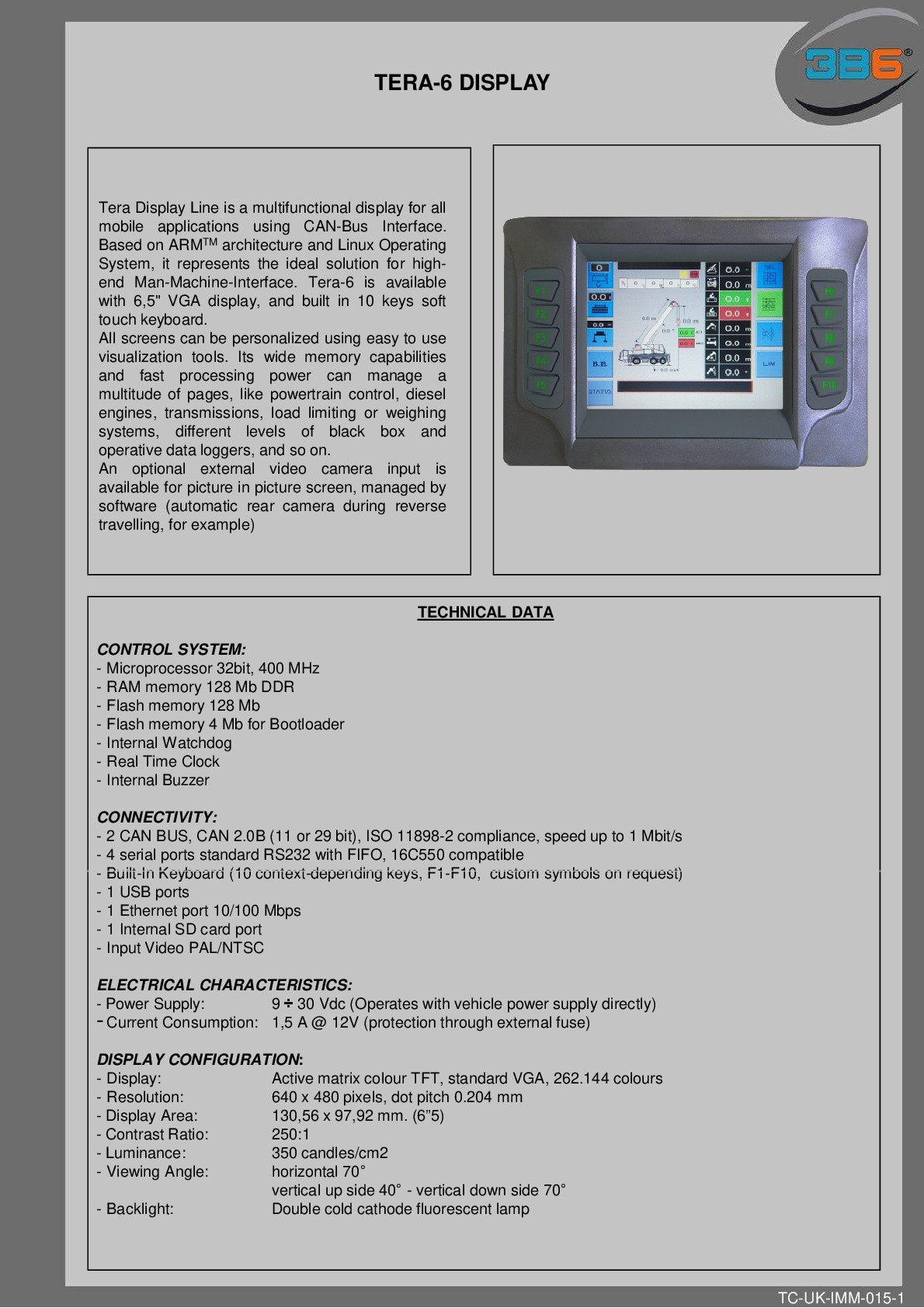

sistema di controllo
- microprocessore core arm™ a 32 bit, 400 mhz
- memoria ram 128 mb ddr
- memoria flash 128 mb
- memoria flash 4 mb per bootloader
- watchdog interno
- real time clock
- espansione memoria interna fino a 4 gb (sd card)
- sistema operativo: linux embedded (tipo di boot: 5 sec)
- memoria ram 128 mb ddr
- memoria flash 128 mb
- memoria flash 4 mb per bootloader
- watchdog interno
- real time clock
- espansione memoria interna fino a 4 gb (sd card)
- sistema operativo: linux embedded (tipo di boot: 5 sec)
connettivita'
- 2 can-bus, can 2.0b (11 o 29 bit), conforme alla norma iso 11898-2, velocità fino a 1 mbit/s. standard disponibili: can-open, sae j1939, iso 11783 (isobus)
- 1 porta seriale rs232 full uart, 16c550 compatibile
- 1 porta seriale rs232 tx/rx
- 1 porta usb su connettore
- 1 porta ethernet 10/100 mbps
- 2 ingressi video pal/ntsc
- 10 tasti retroilluminati su pannello
- 1 buzzer
- 1 porta seriale rs232 full uart, 16c550 compatibile
- 1 porta seriale rs232 tx/rx
- 1 porta usb su connettore
- 1 porta ethernet 10/100 mbps
- 2 ingressi video pal/ntsc
- 10 tasti retroilluminati su pannello
- 1 buzzer
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
tera.6
Codice: tera.6
CONTATTACI PER MAGGIORI INFORMAZIONI
