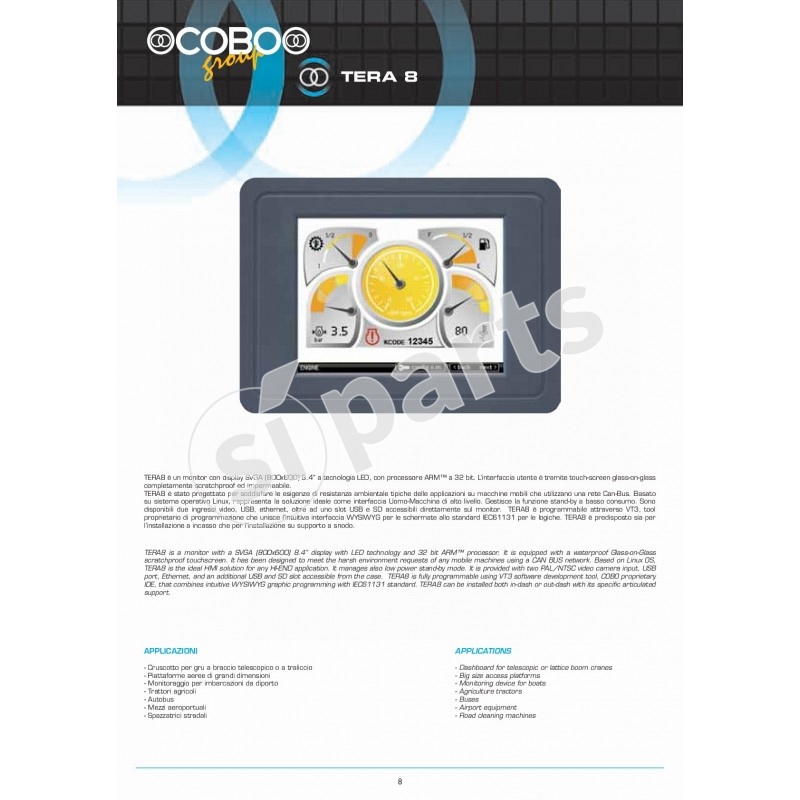

descrizione tera 8 è un monitor con display svga (800x600) 8.4" a tecnologia led, con processore arm a 32 bit. linterfaccia utente è tramite touch-screen glass-on-glass completamente scratchproof ed impermeabile.
tera8 è stato progettato per soddisfare le esigenze di resistenza ambientale tipiche delle applicazioni su macchine mobili che utilizzano una rete can-bus. basato su sistema operativo linux, rappresenta la soluzione ideale come interfaccia uomo-macchina di alto livello. gestisce la funzione stand-by a basso consumo. sono disponibili due ingressi video, usb, ethernet, oltre ad uno slot usb e sd accessibili direttamente sul monitor. tera8 è programmabile attraverso vt3, tool proprietario di programmazione che unisce lintuitiva interfaccia wysiwyg per le schermate allo standard iec61131 per le logiche. tera8 è predisposto sia per linstallazione a incasso che per linstallazione su supporto a snodo.
applicazioni
- cruscotto per gru a braccio telescopico o a traliccio
- piattaforme aeree di grandi dimensioni
- monitoraggio per imbarcazioni da diporto
- trattori agricoli
- autobus
- mezzi aeroportuali
- spazzatrici stradali
tera8 è stato progettato per soddisfare le esigenze di resistenza ambientale tipiche delle applicazioni su macchine mobili che utilizzano una rete can-bus. basato su sistema operativo linux, rappresenta la soluzione ideale come interfaccia uomo-macchina di alto livello. gestisce la funzione stand-by a basso consumo. sono disponibili due ingressi video, usb, ethernet, oltre ad uno slot usb e sd accessibili direttamente sul monitor. tera8 è programmabile attraverso vt3, tool proprietario di programmazione che unisce lintuitiva interfaccia wysiwyg per le schermate allo standard iec61131 per le logiche. tera8 è predisposto sia per linstallazione a incasso che per linstallazione su supporto a snodo.
applicazioni
- cruscotto per gru a braccio telescopico o a traliccio
- piattaforme aeree di grandi dimensioni
- monitoraggio per imbarcazioni da diporto
- trattori agricoli
- autobus
- mezzi aeroportuali
- spazzatrici stradali

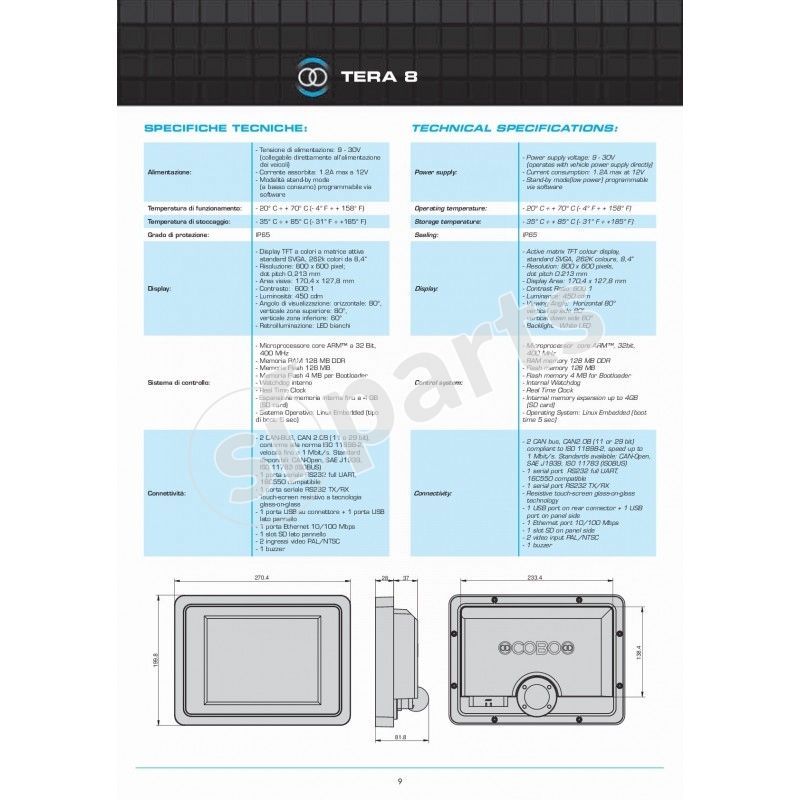

tensione alimentazione v
9 - 30v
corrente assorbita
1.2a max at 12v
modalità stand-by mode a basso consumo
programmabile via software
temperatura di funzionamento
- 20° c ÷ + 70° c - 4° f ÷ + 158° f
temperatura di stoccaggio
- 35° c ÷ + 85° c - 31° f ÷ +185° f
grado di protezione iec 529
ip65
display tft
display tft a colori a matrice attiva standard svga, 262k colori da 8,4
- risoluzione: 800 x 600 pixel; dot pitch 0,3075 mm
- area visiva: 170,4 x 127,8 mm
- contrasto: 600:1
- luminosità: 450 cdm
- angolo di visualizzazione: orizzontale: 80°, verticale zona superiore: 65°, verticale zona inferiore: 75°
- retroilluminazione: led bianchi
- risoluzione: 800 x 600 pixel; dot pitch 0,3075 mm
- area visiva: 170,4 x 127,8 mm
- contrasto: 600:1
- luminosità: 450 cdm
- angolo di visualizzazione: orizzontale: 80°, verticale zona superiore: 65°, verticale zona inferiore: 75°
- retroilluminazione: led bianchi
sistema di controllo
- microprocessor core arm, 32bit, 400 mhz
- ram memory 128 mb ddr
- flash memory 128 mb
- flash memory 4 mb for bootloader
- internal watchdog
- real time clock
- internal memory expansion up to 4gb sd card
- operating system: linux embedded boot time 5 sec
- ram memory 128 mb ddr
- flash memory 128 mb
- flash memory 4 mb for bootloader
- internal watchdog
- real time clock
- internal memory expansion up to 4gb sd card
- operating system: linux embedded boot time 5 sec
connettivita'
- 2 can bus, can2.0b 11 or 29 bit compliant to iso 11898-2, speed up to 1 mbit/s. standards available: can-open,sae j1939, iso 11783 isobus
- 1 serial port rs232 full uart, 16c550 compatible
- 1 serial port rs232 tx/rx
- resistive touch-screen glass-on-glass technology
- 1 usb port on rear connector + 1 usb port on panel side
- 1 ethernet port 10/100 mbps
- 1 slot sd on panel side
- 2 video input pal/ntsc
- 1 buzzer
- 1 serial port rs232 full uart, 16c550 compatible
- 1 serial port rs232 tx/rx
- resistive touch-screen glass-on-glass technology
- 1 usb port on rear connector + 1 usb port on panel side
- 1 ethernet port 10/100 mbps
- 1 slot sd on panel side
- 2 video input pal/ntsc
- 1 buzzer
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni

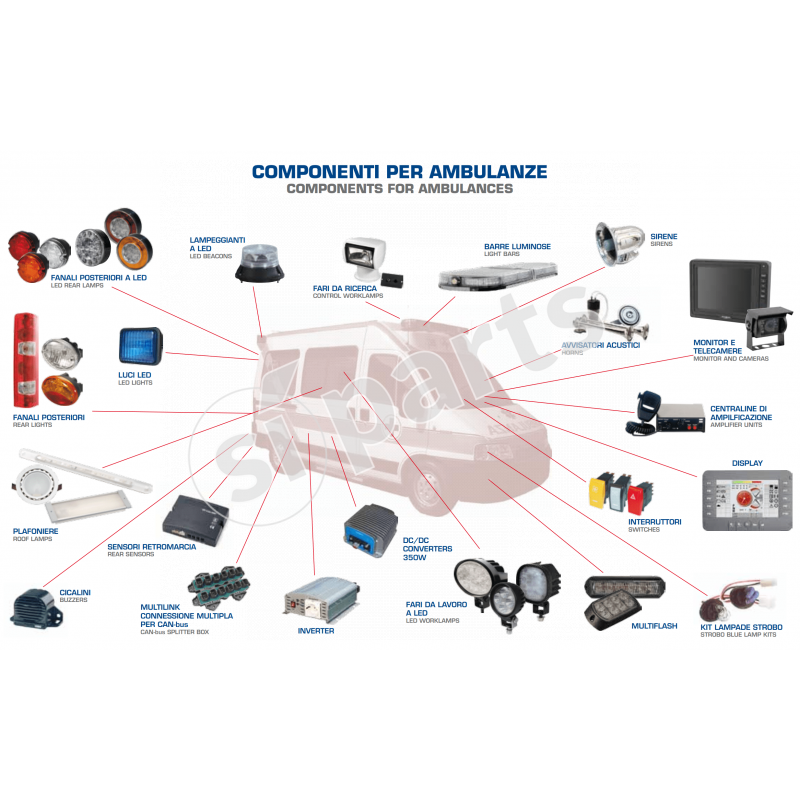

Ambulanze e veicoli d'emergenza
Veicoli da difesa
1076193
Codice: 1076193
