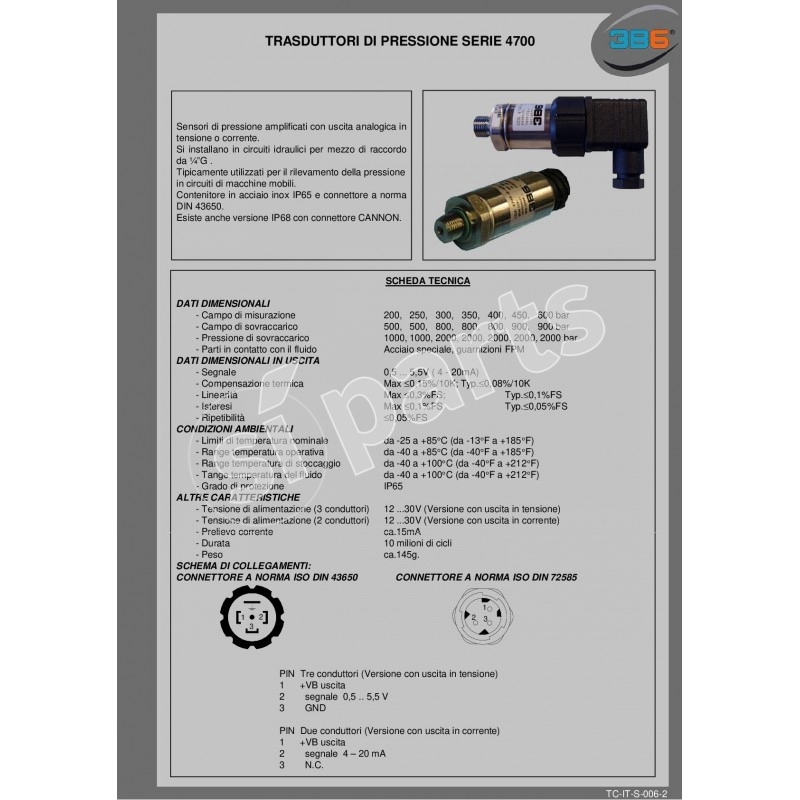

TRASDUTTORE DI PRESSIONE 350 BAR
TRASDUTTORE DI PRESSIONE 350 BAR

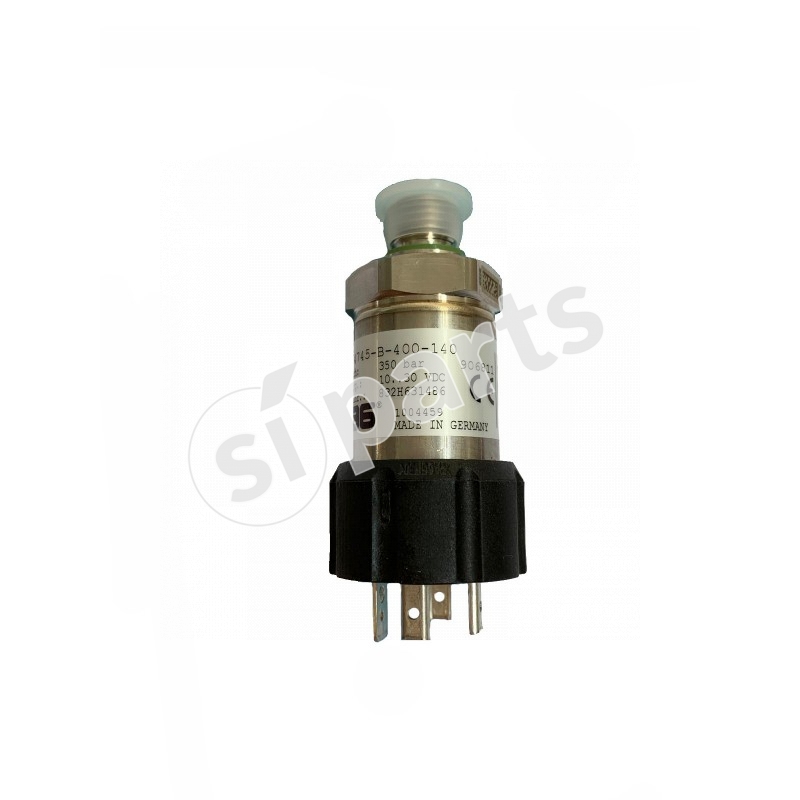

La struttura del trasduttore di pressione 4700 è caratterizzata da dimensioni contenute ed elevata robustezza meccanica; è composta da strumenti progettati appositamente per le applicazioni OEM industriali e risulta indispensabile quando accuratezza, ripetibilità, e stabilità della misura sono necessarie. Questo trasduttore di pressione utilizza un sensore a film sottile, resistente agli shock meccanici. Mantiene l'accuratezza di misura in un range di temperatura molto ampio, in condizioni dinamiche estreme, ed in ambienti ostili.
La struttura del trasduttore di pressione 4700 è caratterizzata da dimensioni contenute ed elevata robustezza meccanica; è composta da strumenti progettati appositamente per le applicazioni OEM industriali e risulta indispensabile quando accuratezza, ripetibilità, e stabilità della misura sono necessarie. Questo trasduttore di pressione utilizza un sensore a film sottile, resistente agli shock meccanici. Mantiene l'accuratezza di misura in un range di temperatura molto ampio, in condizioni dinamiche estreme, ed in ambienti ostili.
| RANGE DI MISURA (BAR) | PRESSIONE DI SOVRACCARICO (BAR) | PRESSIONE DI ROTTURA (BAR) |
|---|---|---|
| 200 | 500 | 1000 |
| 250 | 500 | 1000 |
| 300 | 800 | 2000 |
| 350 | 800 | 2000 |
| 400 | 800 | 2000 |
| 450 | 900 | 2000 |
| 600 | 900 | 2000 |

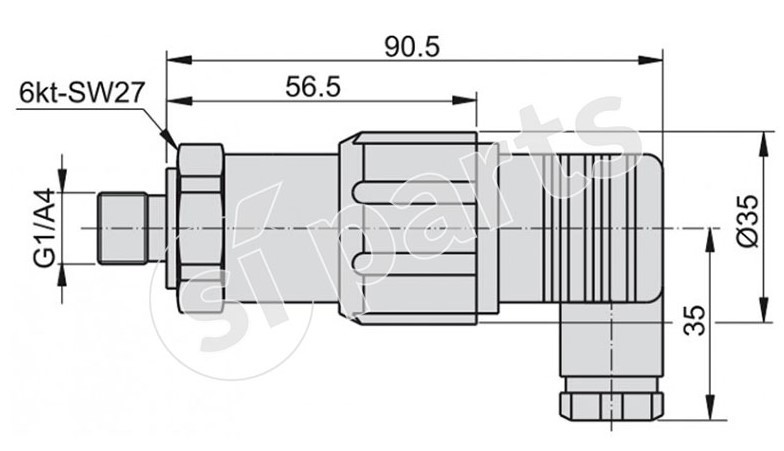

CONNESSIONE MECCANICA
G1/4A DIN 3852

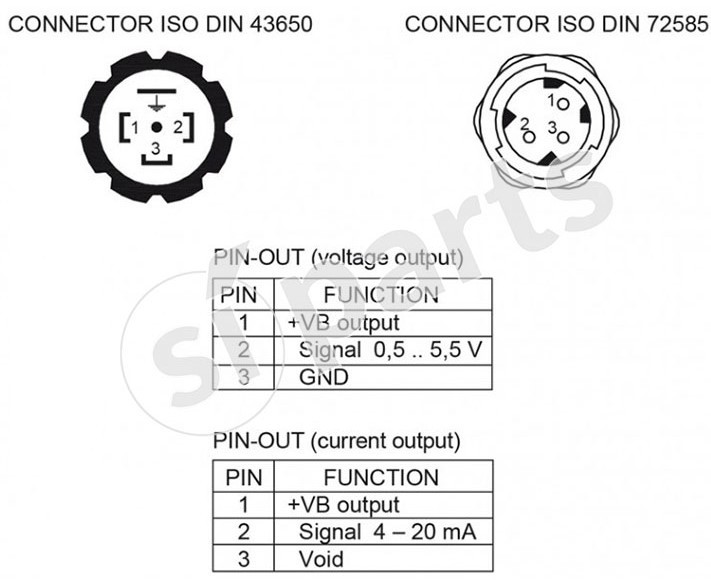

TIPO CONNESSIONE
Binder series 714 M18, 3 pole

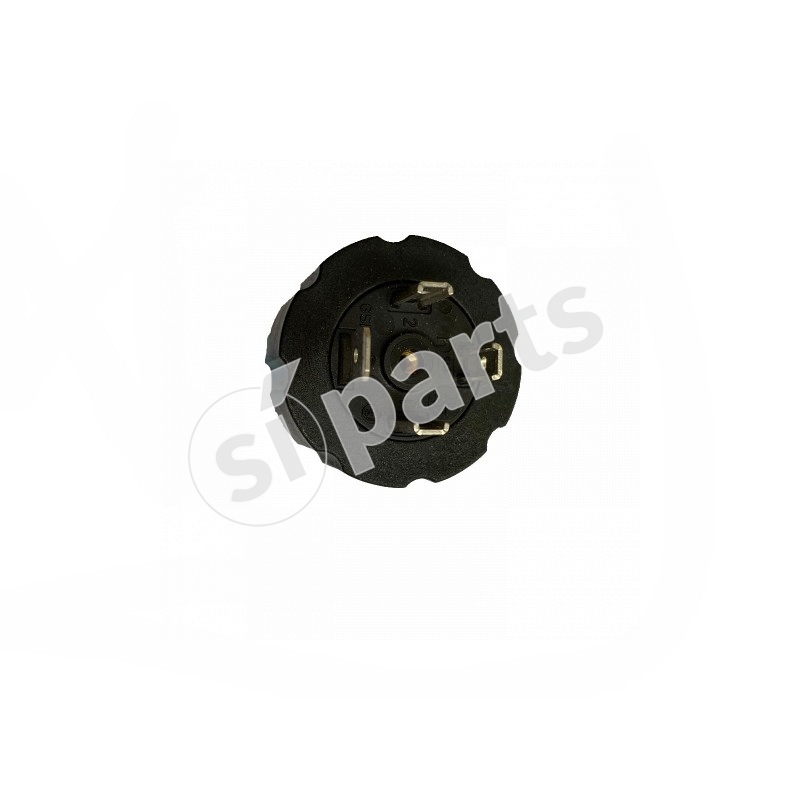

DIN43650 male, 3 pole + PE
AMP DIN72585, 3 pole
Deutsch DT04-3P 3 pole
AMP Super Seal 3 pole
DIN43650 male, 3 pole + PE
AMP DIN72585, 3 pole
Deutsch DT04-3P 3 pole
AMP Super Seal 3 pole
SEGNALE USCITA
ANALOGICO, TENSIONE ELETTRICA 0.5 .. 5.5 V, 3 CONDUTTORE
ACCURATEZZA SECONDO DIN16086
<= ±0.25% FS typ , <= ±0.5% FS max
ISTERESI
<= ± 0.1% FS max 0.1% FS max
RIPETIBILITÀ
<= ± 0.05% FS max
TEMPO DI RISPOSTA
<= 1 ms
TEMPERATURA D'IMPIEGO °C
-40 .. +85 °C -40 .. +185 °F
TEMPERATURA DI STOCCAGGIO
-40 .. +100 °C -40 .. +212 °F
GRADO DI PROTEZIONE SECONDO DIN40050
IP65 DIN43650 connettore,
IP67 DIN72585 connettore
IP67 DIN72585 connettore
TENSIONE ALIMENTAZIONE V
12 .. 30 V DC
CONSUMO DI CORRENTE
25 mA
PESO
145 g
CERTIFICAZIONI
EN61000-6-1, -2, -3, -4
TEMPO MEDIO DI MANIFESTAZIONE GUASTI MTTF
> 170 years
B10D
> 10^6 cycles 0 .. 100% FS
APPLICAZIONI

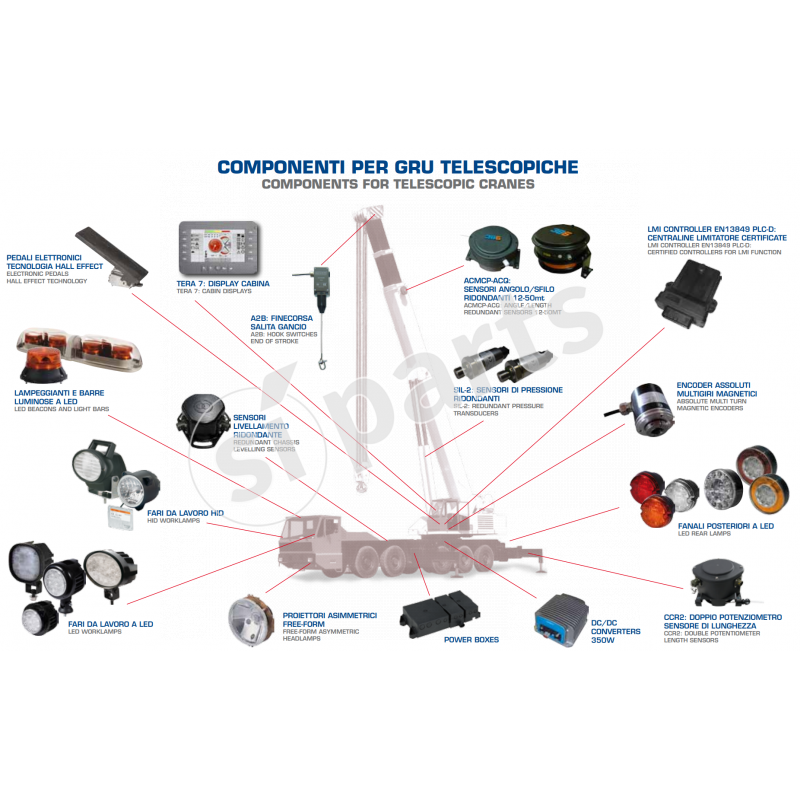

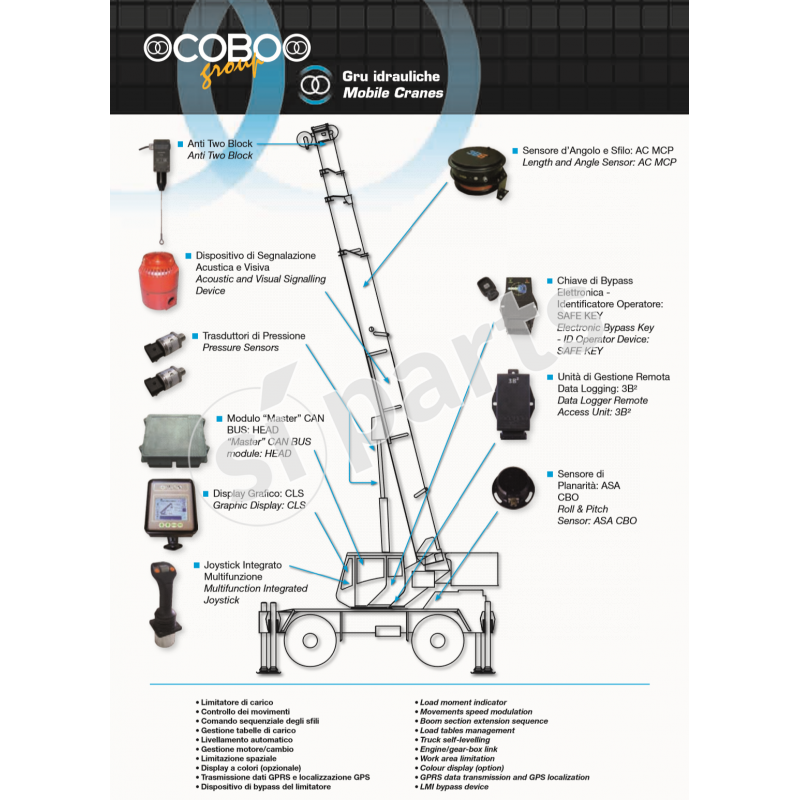

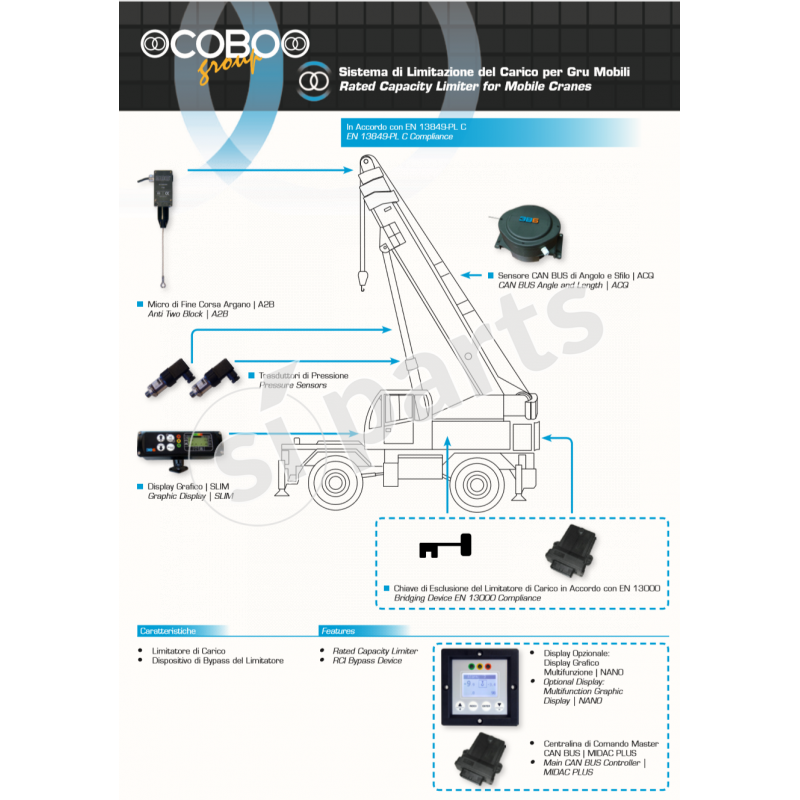

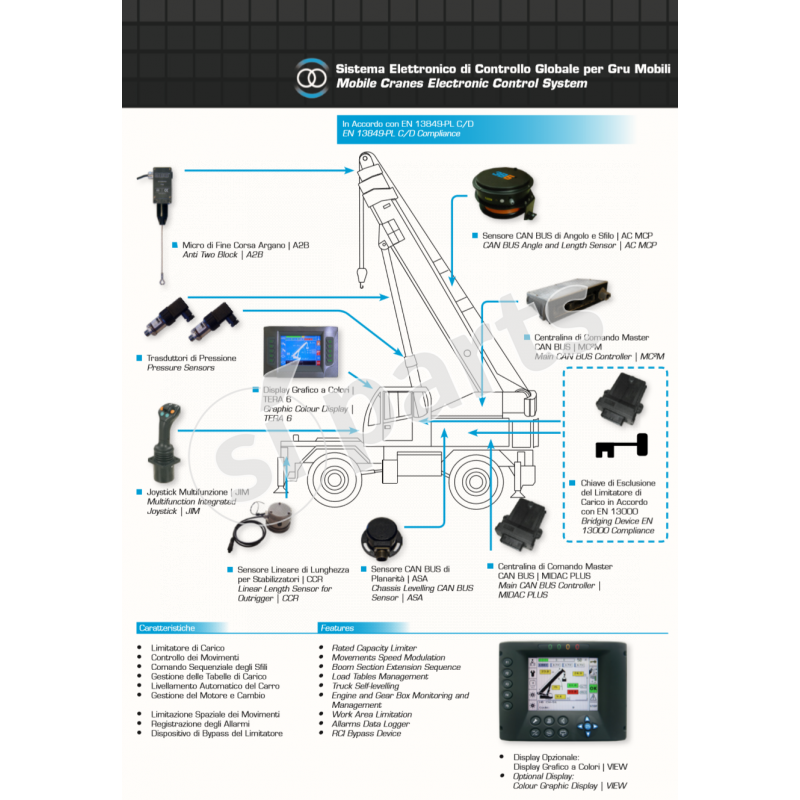

Piattaforme aeree e gru telescopiche

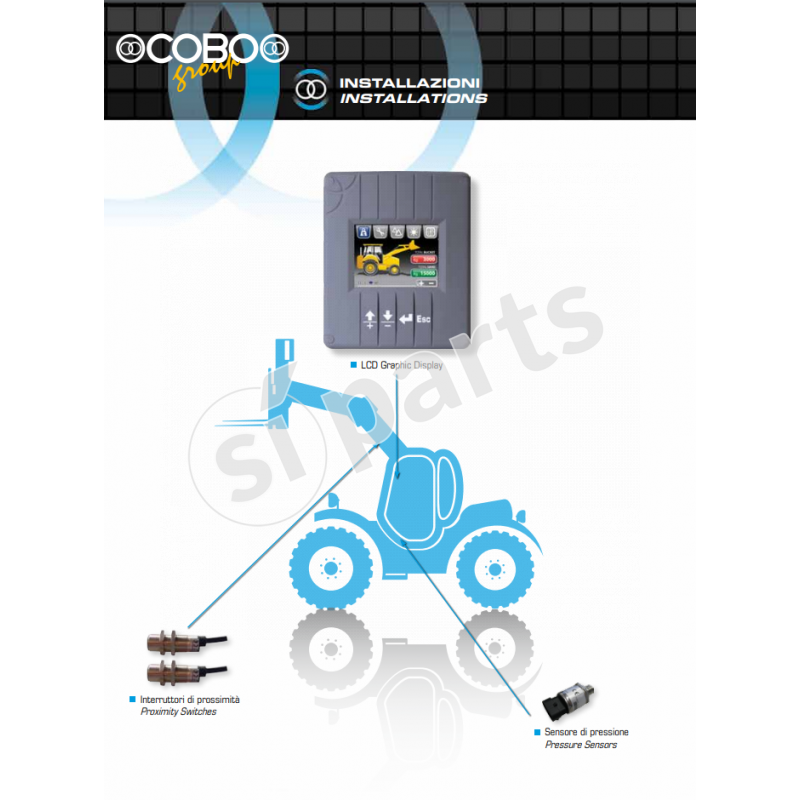

Sollevatori telescopici

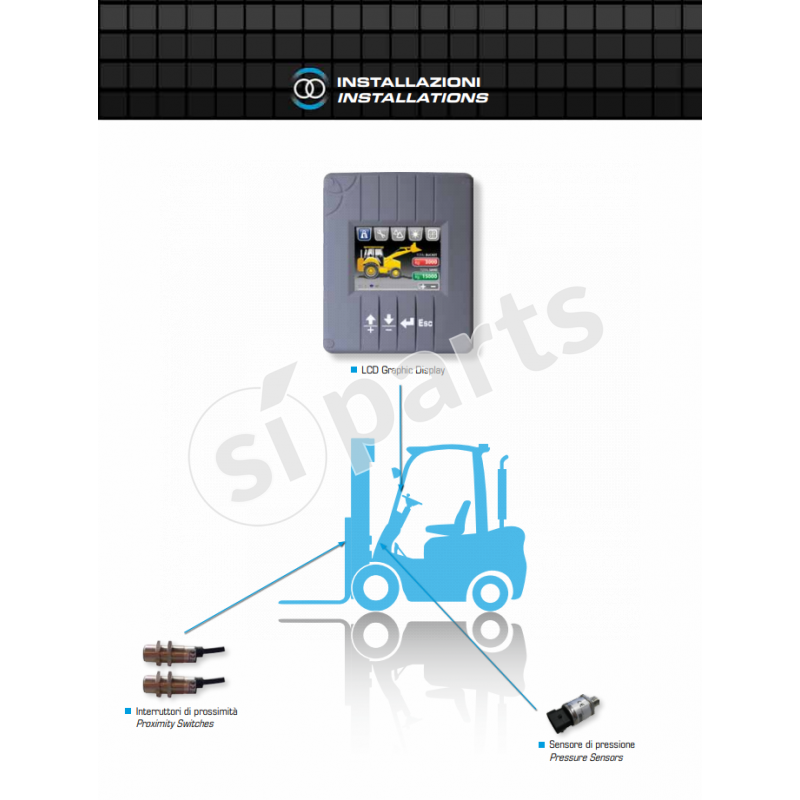

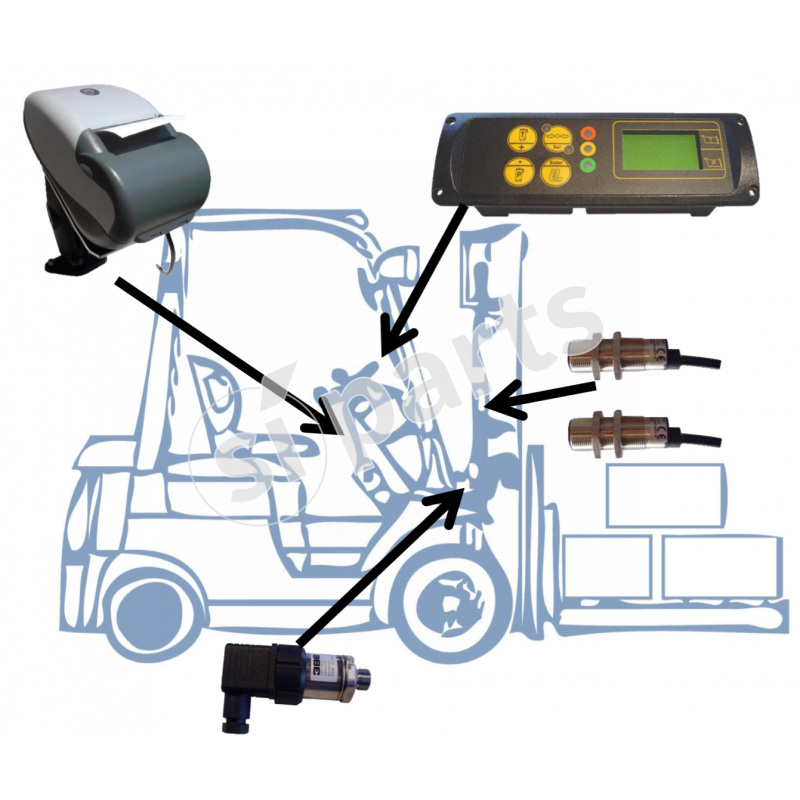

Carrelli elevatori

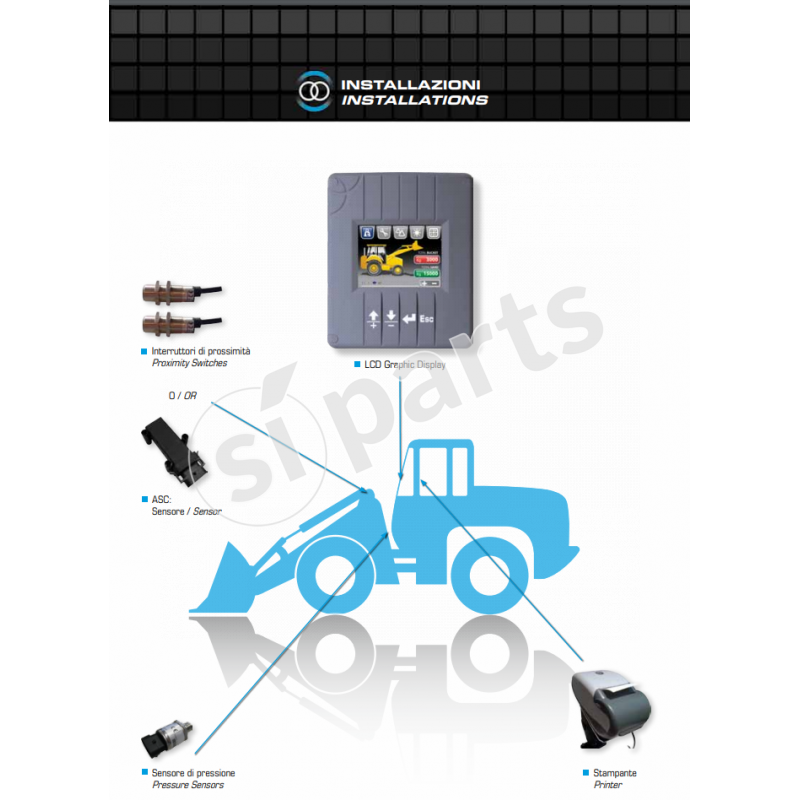

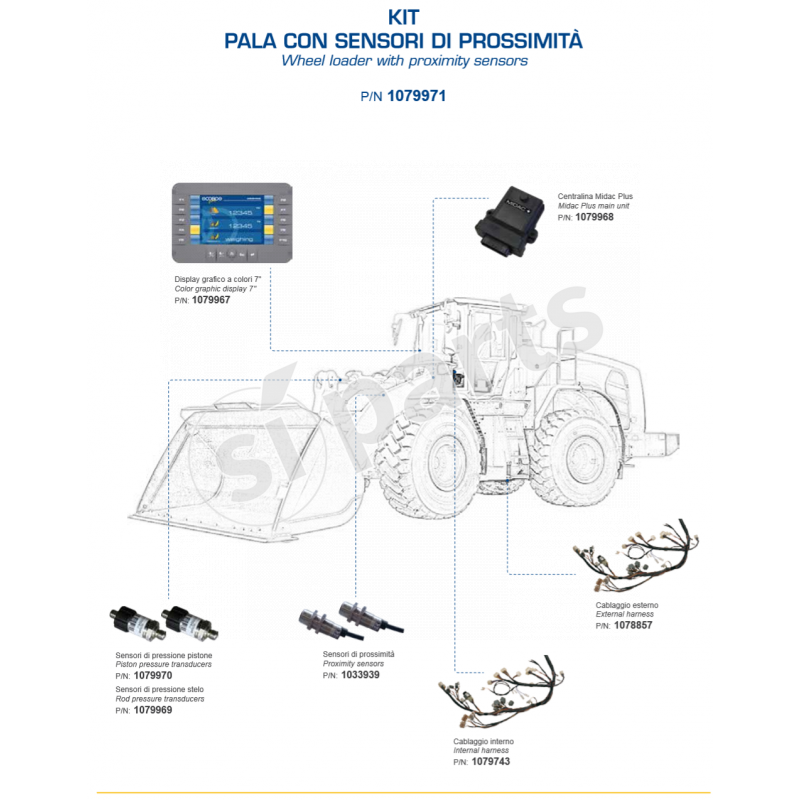

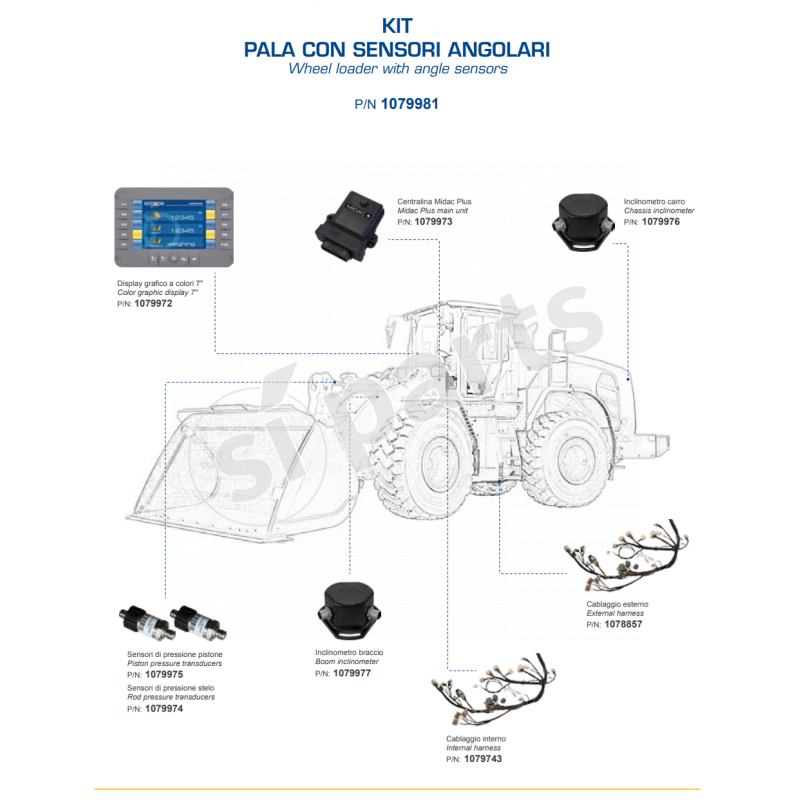

Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
1004459
Codice: AV45.60.0118.01
Contattaci per maggiori informazioni
