CIAM- Prodotto originale

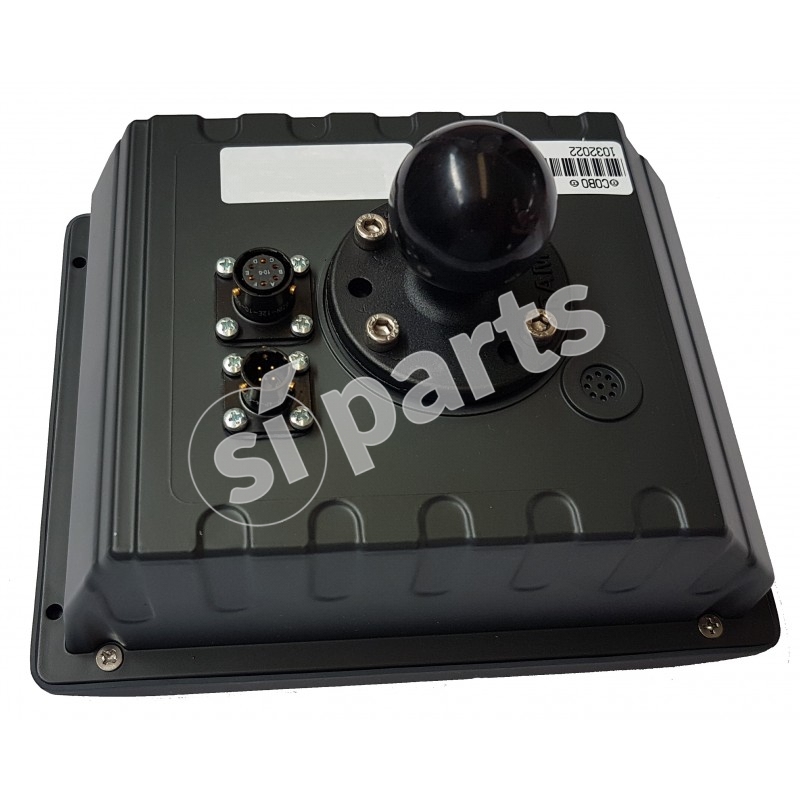

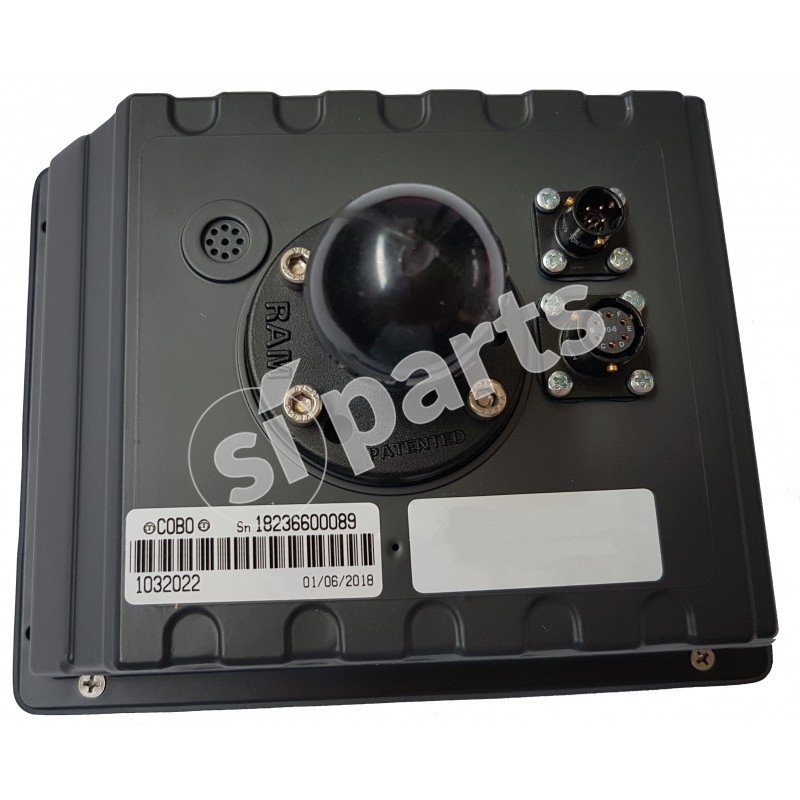

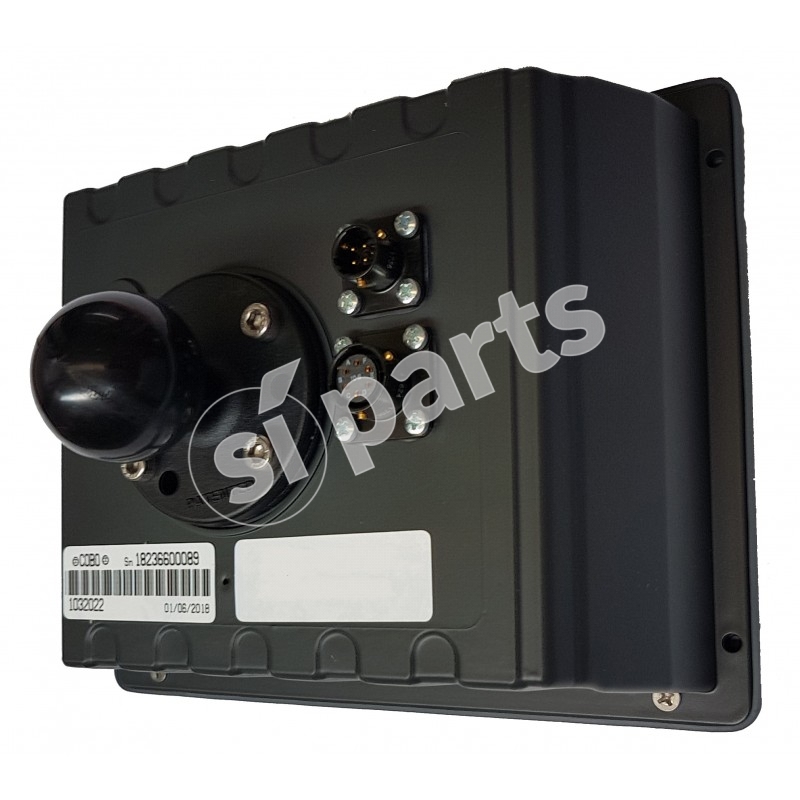

DISPLAY VIEW2 VISUAL. ORIZ. A COLORI CON STAFFA
display view 2

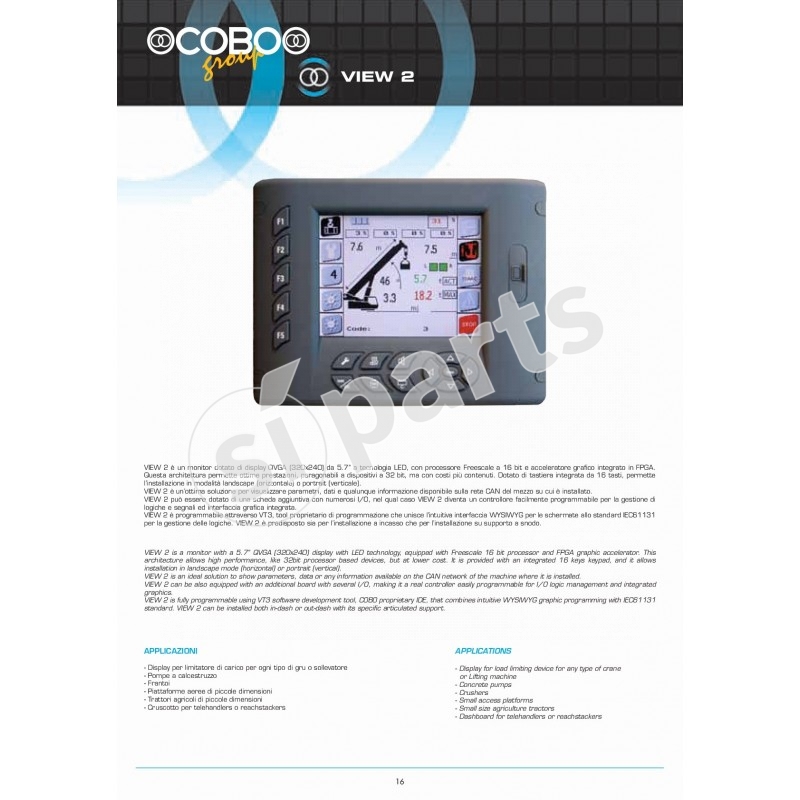

il display view 2 è un monitor dotato di display qvga (320x240) da 5.7” a tecnologia led, con processore freescale a 16 bit e acceleratore grafico integrato in fpga. questa architettura permette ottime prestazioni, paragonabili a dispositivi a 32 bit, ma con costi più contenuti. dotato di tastiera integrata da 16 tasti, permette l’installazione in modalità landscape (orizzontale) o portrait (verticale).
applicazioni
il display view 2 è un monitor dotato di display qvga (320x240) da 5.7” a tecnologia led, con processore freescale a 16 bit e acceleratore grafico integrato in fpga. questa architettura permette ottime prestazioni, paragonabili a dispositivi a 32 bit, ma con costi più contenuti. dotato di tastiera integrata da 16 tasti, permette l’installazione in modalità landscape (orizzontale) o portrait (verticale).
il monitor view 2 è un’ottima soluzione per visualizzare parametri, dati e qualunque informazione disponibile sulla rete can del mezzo su cui è installato.
il pannello view 2 può essere dotato di una scheda aggiuntiva con numerosi i/o, nel qual caso view 2 diventa un controllore facilmente programmabile per la gestione di logiche e segnali ed interfaccia grafica integrata.

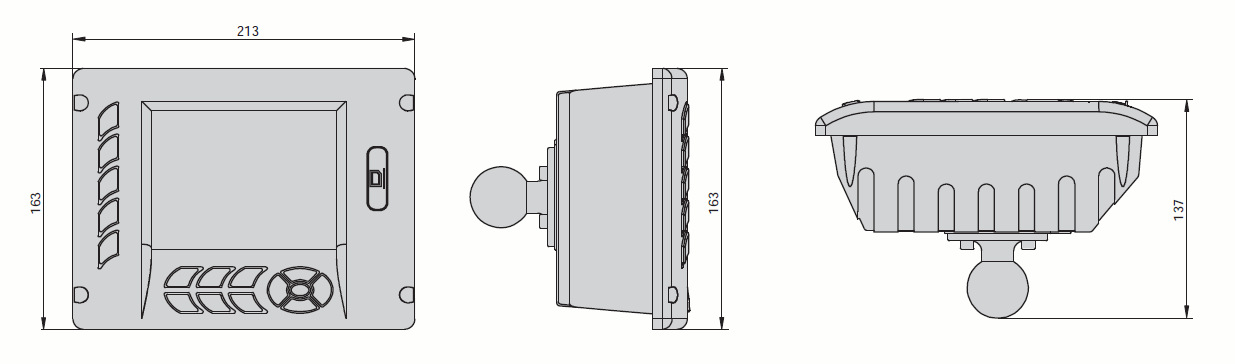

il display view 2 è programmabile attraverso vt3, tool proprietario di programmazione che unisce l’intuitiva interfaccia wysiwyg per le schermate allo standard iec61131 per la gestione delle logiche. view 2 è predisposto sia per l’installazione a incasso che per l’installazione su supporto a snodo.
applicazioni

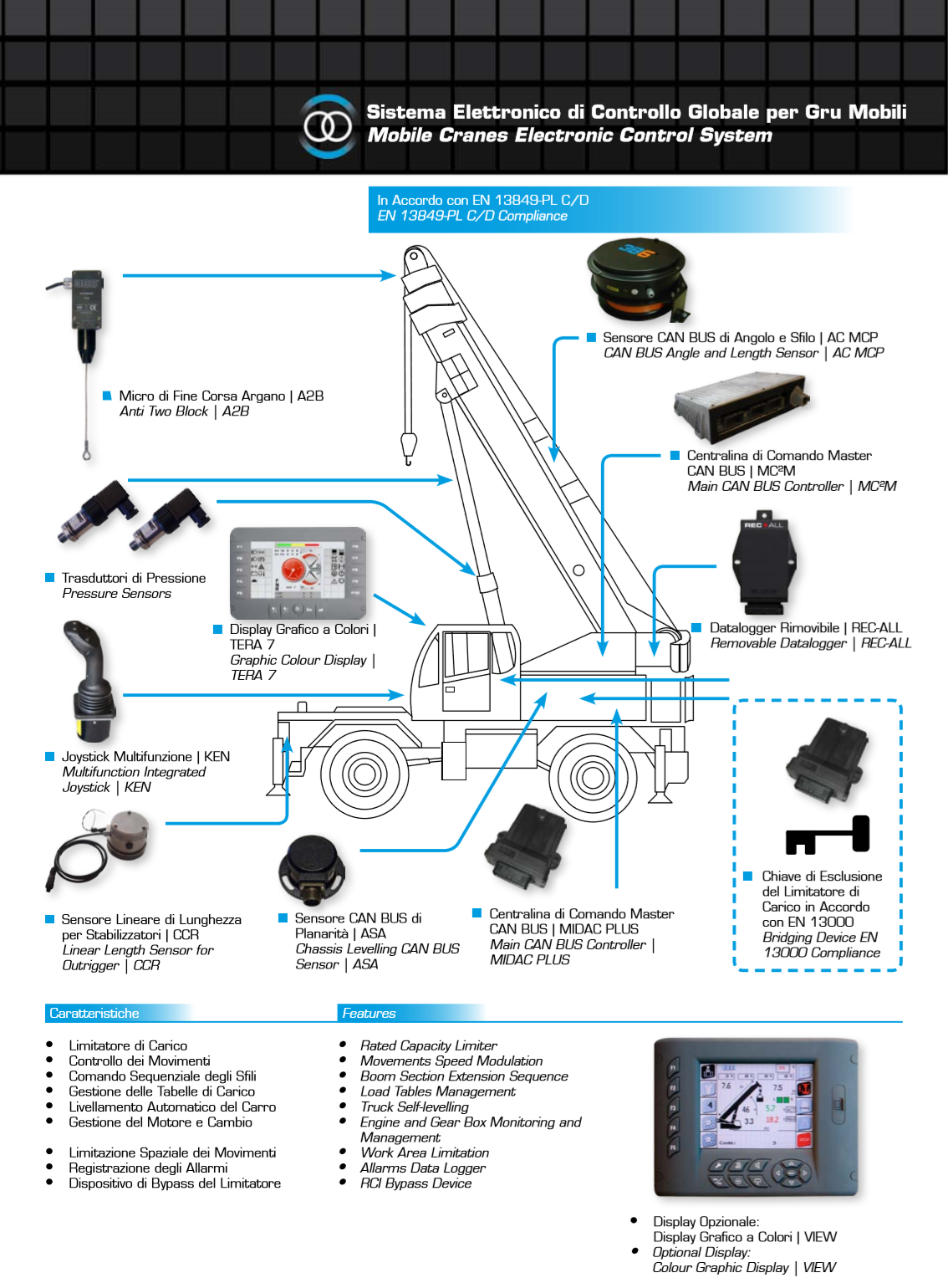

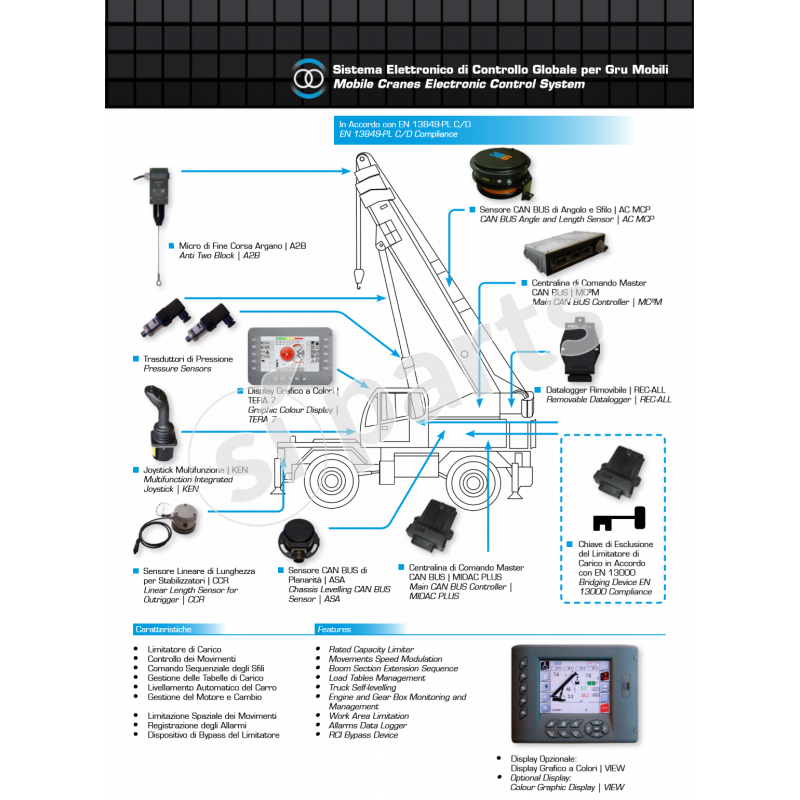

- display per limitatore di carico per ogni tipo di gru o sollevatore
- pompe a calcestruzzo
- frantoi
- piattaforme aeree di piccole dimensioni
- trattori agricoli di piccole dimensioni
- cruscotto per telehandlers o reachstackers

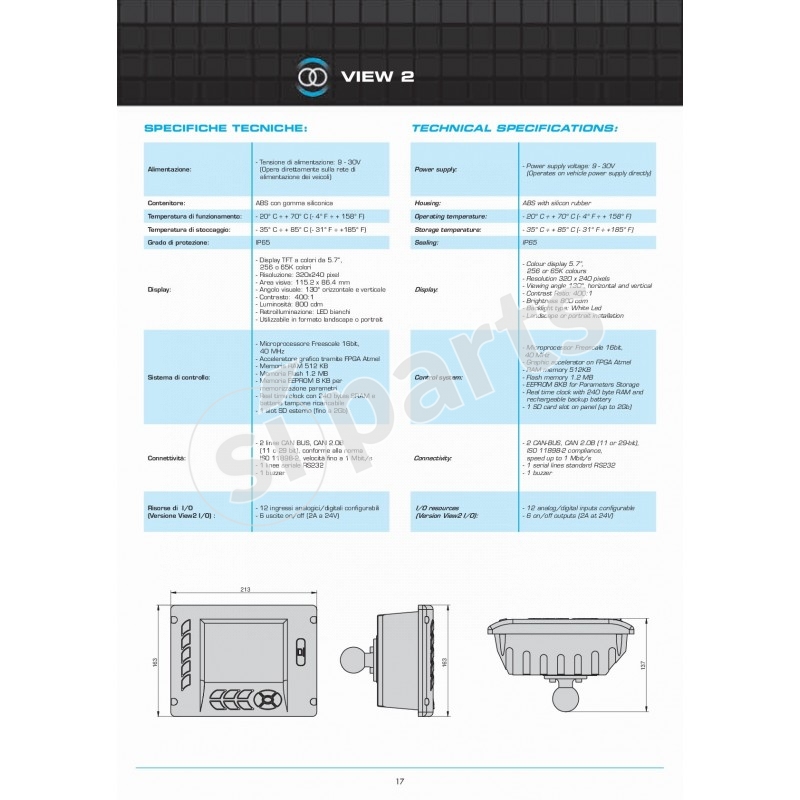

tensione alimentazione v
9 - 30v (opera direttamente sulla rete di alimentazione dei veicoli)
contenitore
abs con gomma siliconata
temperatura di funzionamento
- 20° c ÷ + 70° c (- 4° f ÷ + 158° f)
temperatura di stoccaggio
- 35° c ÷ + 85° c (- 31° f ÷ +185° f)
grado di protezione
ip65
display tft
display tft a colori da 5.7", 256 o 65k colori
- risoluzione: 320 x 240 pixel
- area visiva: 115.2 x 86.4 mm
- contrasto: 400:1
- luminosità: 800 cdm
- angolo di visualizzazione: 130° orizzontale e verticale
- retroilluminazione: led bianchi
- utilizzabile in formato landscape o portrait
- risoluzione: 320 x 240 pixel
- area visiva: 115.2 x 86.4 mm
- contrasto: 400:1
- luminosità: 800 cdm
- angolo di visualizzazione: 130° orizzontale e verticale
- retroilluminazione: led bianchi
- utilizzabile in formato landscape o portrait
sistema di controllo
- microprocessor freescale 16bit, 40 mhz
- acceleratore grafico tramite fpga atmel
- memoria ram 512 kb
- memoria flash 1.2 mb
- memoria eeprom 8 kb per memorizzazione parametri
- real time clock con 240 bytes sram e batteria tampone ricaricabile
- 1 slot sd esterno (fino a 2gb)
- acceleratore grafico tramite fpga atmel
- memoria ram 512 kb
- memoria flash 1.2 mb
- memoria eeprom 8 kb per memorizzazione parametri
- real time clock con 240 bytes sram e batteria tampone ricaricabile
- 1 slot sd esterno (fino a 2gb)
connettivita'
- 2 linee can bus, can2.0b 11 o 29 bit conforme alla norma iso 11898-2, velocità fino a 1 mbit/s
- 1 linee seriale rs232
- 1 buzzer
- 1 linee seriale rs232
- 1 buzzer
risorse i/o
- 12 ingressi analogici/digitali configurabili
- 6 uscite on/off (2a a 24v)
- 6 uscite on/off (2a a 24v)
APPLICAZIONI
Piattaforme aeree e gru telescopiche
Sollevatori telescopici
Carrelli elevatori
Macchine movimento terra
Autocarri
Macchine agricole
Mietitrebbie
Carri miscelatori
Veicoli antincendio e soccorso stradale
Camper e caravan
Moto e quad
Veicoli elettrici e golf cart
Sistemi di controllo globale can-bus per imbarcazioni
Ambulanze e veicoli d'emergenza
Veicoli da difesa
1032022
Codice: 43.31.3201A6.01
